Alde Compact 3020 HE Montageanleitung Seite 67

5:11 LPG-ANSCHLUSS

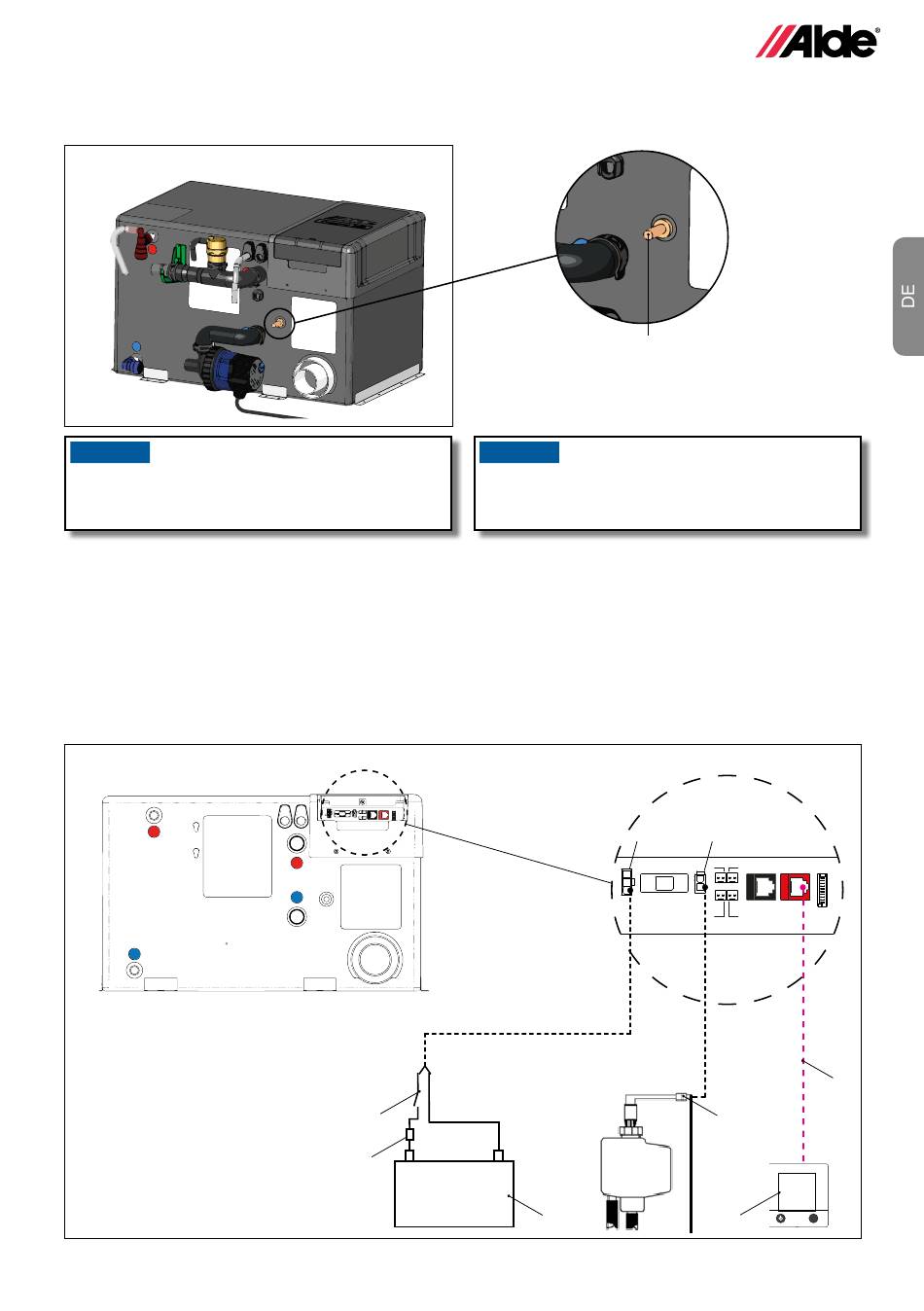

Die Schutzkappe von der Gasleitung am Kessel abnehmen (Abbildung K 29).
Abbildung K
HINWEIS
Bei der Installation von LPG-Systemen sind die gelten-
den nationalen Vorschriften zu beachten.
• Die LPG-Installation zum Kessel muss mit einem 8 mm Kupfer- oder Stahlrohr ausgeführt und mit einer Klemmkupplung an
die Gasleitung des Kessels angeschlossen werden. Bei der Verlegung von Rohren ist zu beachten, dass alle Verbindungen/
Kupplungen gut zugänglich sein müssen und dass der Ausbau des Kessels zu Wartungszwecken möglich sein muss.
• Der LPG-Anschluss zum Kessel muss über einen separaten, leicht zugänglichen Absperrhahn verfügen.
• Der Kessel muss an eine LPG-Flasche mit einem typgeprüften Reduzierventil mit einem Druck von 30 mbar ange-
schlossen werden.
Zur Erhöhung der Sicherheit empfehlen wir den Einbau eines Alde-Leckagetestgeräts, Typ 4071 möglichst nahe am
Reduzierventil.
5:12 ELEKTRISCHER ANSCHLUSS
Abbildung L
1. Anschlusskabel
2. Schalter.
3. Hauptsicherung 5 A.
4. Anschlussklemme 12 V.
5. Paneel 3020 013
6. Batterie 12 V.
7. Pumpenanschluss (optional)
8. Anschluss Umwälzpumpe
HINWEIS
Vor dem LPG-Betrieb muss das System einer Inspek-
tion unterzogen werden; siehe Abschnitt
„Installationsüberprüfungen".
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13 67
