Alde Compact 3020 HE Montageanleitung Seite 15

5:11 GASOLANSLUTNING

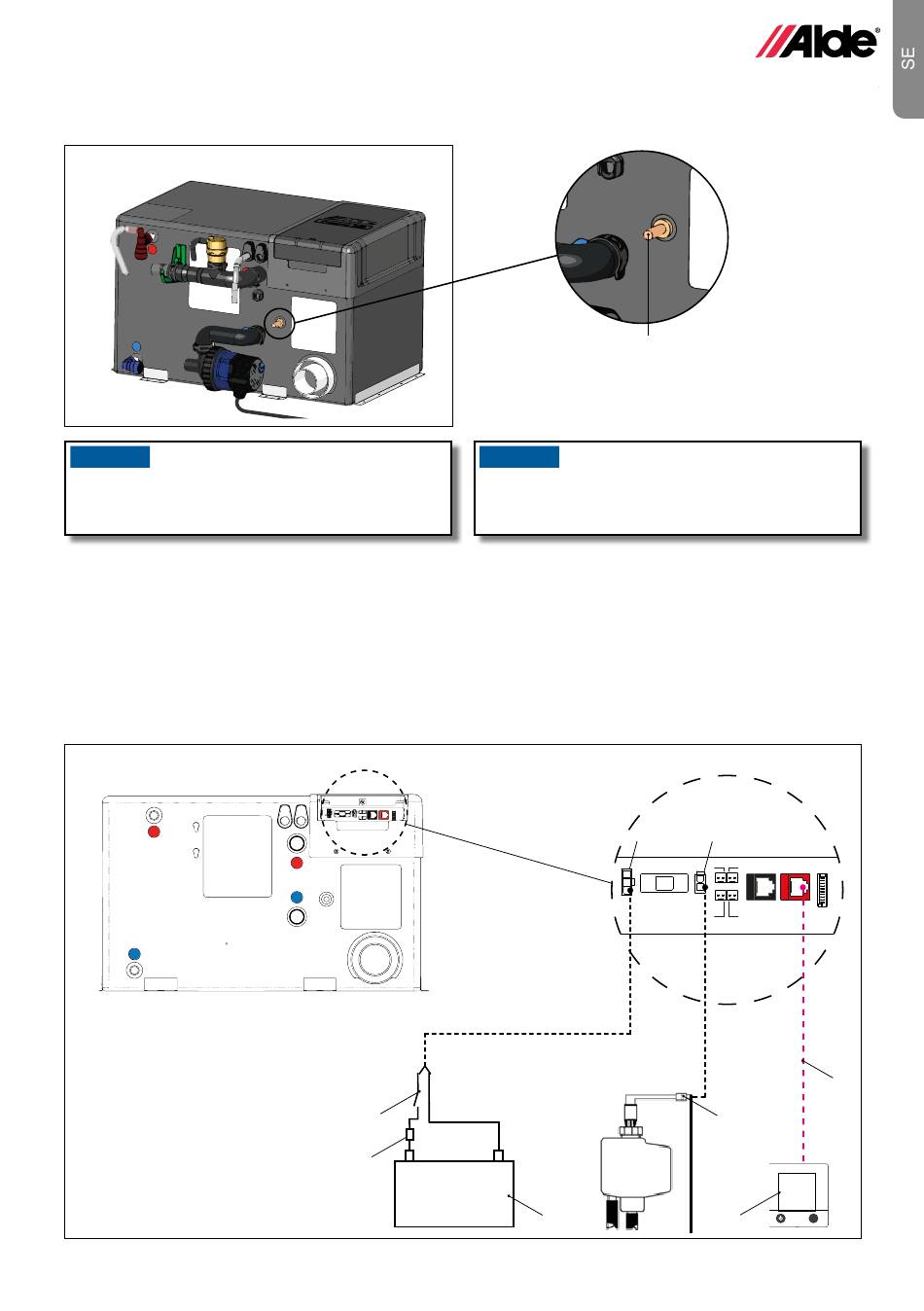

Ta bort skyddshatten från gasröret på värmepannan (figur K 29).
Figur K
OBS
Gällande nationella bestämmelser ska följas vid
installation av gasolsystemet.
• Gasolinstallationen till värmepannan utförs med 8 mm koppar- eller stålrör och ansluts till värmepannans gasrör
med klämringskoppling. Vid rördragning, tänk på att alla fogar/kopplingar ska vara lättåtkomliga och att värmepan-
nan ska kunna demonteras för service.
• Gasolanslutningen till värmepannan måste ha en separat avstängningskran som är lättåtkomlig.
• Värmepannan ska anslutas till gasolflaskan med typgodkänd reduceringsventil med tryck 30 mbar.
För ökad säkerhet rekommenderas att Aldes läckagetestare typ 4071 installeras så nära reduceringsregulatorn som möjligt.
5:12 ELANSLUTNING
Figur L
1. Anslutningskabel.
2. Strömbrytare.
3. Huvudsäkring 5 A.
4. Kopplingsplint för 12 V in.
5. Manöverpanel 3020 013
6. Batteri 12 V.
7. Pumpanslutning (tillval)
8. Anslutning cirkulationspump
OBS
Innan gasoldrift används måste installationskontroll
utföras, se avsnitt Installationskontroll.
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13 15
