Alde Compact 3020 HE Montageanleitung Seite 21

9. KABELANSLUTNING COMPACT 3020 HE OCH OPTIONKORT

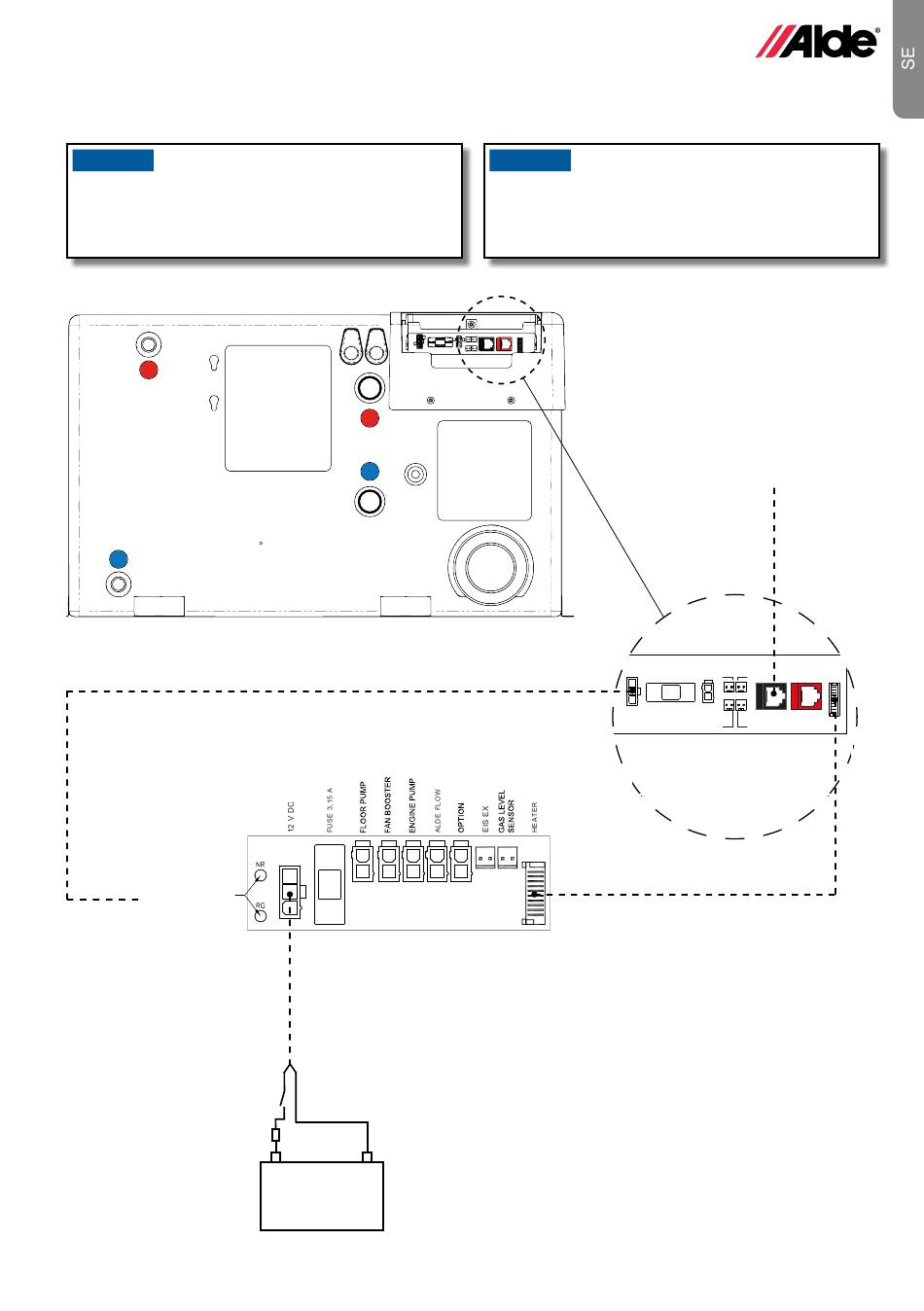

Anslut tillbehör till värmepannan enligt schemat nedan.
OBS
Klamra eller fäst inte 12 V kablar eller givarkablar
tillsammans med 230 V kablar. Kablarna bör helst inte
placeras nära varandra. Om kablarna är hopbuntade
ökar risken för funktionsfel under drift.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Optionkort till Compact 3020 HE
-
+
12V DC
OBS
För att undvika funktionsfel, använd endast originalka-
blar från Alde skärmad kabel för EMC.
,
*Truma AC och iNet ansluts till TIN-
bussporten.
* Klimatautomatiken fungerar med:
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(serienr > 23091001)
Saphir compact behöver en Truma adapter 40090-69300
Fuse 3,15 A
12 V DC
Kretskort på värmepannan
Compact 3020 HE
(tillbehör)
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
21
19
