5:3 INSTALLAZIONE DELLA CALDAIA
AVVISO
La caldaia non deve essere installata nell'area passeg-
geri di un veicolo di tipo M2 o M3.
• Il luogo migliore per installare la caldaia è in un guardaroba o un ripostiglio, ma può essere installata anche nel
doppiofondo del veicolo. Se la si vuole installare all'esterno del veicolo, la caldaia deve essere incapsulata in uno
spazio chiuso per proteggerli contro gli spruzzi d'acqua, i fumi di scarico, ecc. Nella scelta dell'ubicazione, ricor-
darsi che deve essere possibile rimuovere il pannello di servizio (Figura A.1) e che deve essere lasciato spazio a
sufficienza per la sostituzione dei componenti durante la manutenzione.
Ricordarsi che può essere necessario dover rimuovere la caldaia per effettuare manutenzione/sostituzioni.
• La targhetta dati (Figura A.2) della caldaia deve essere leggibile anche dopo l'installazione.
• Le dimensioni dell'installazione, come da Figura A sono dimensioni minime consigliate per l'installazione di una caldaia.
• Lo spazio in cui la caldaia è installata deve essere ventilato, l'area di ventilazione deve essere di almeno 70 cm
• La caldaia deve essere fissata saldamente con le viti al pavimento, attraverso i fori delle staffe di fissaggio (Figura A.2).

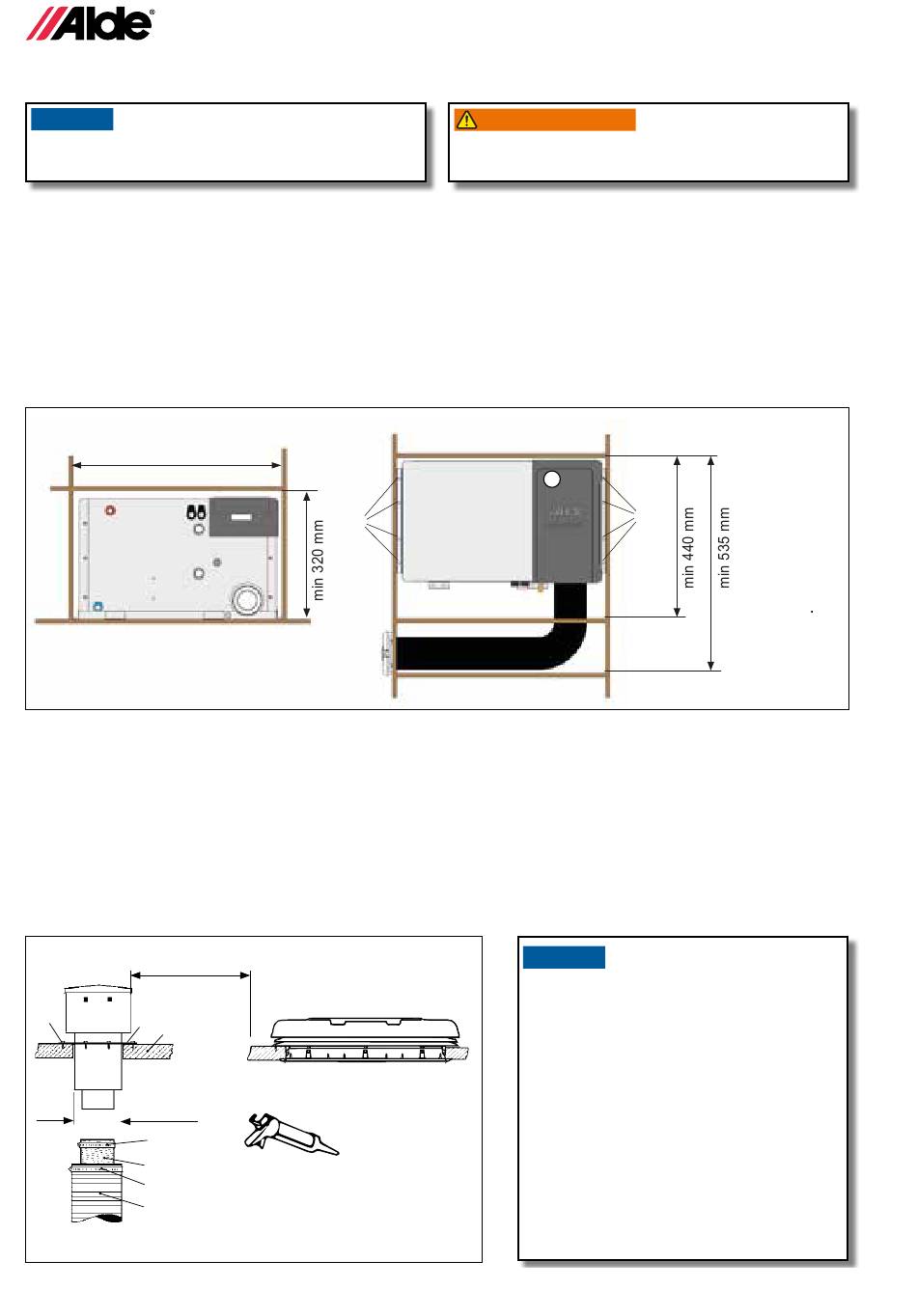

Figura B. Dimensioni di installazione Alde Compact 3020
min 520 mm
1. Portello di servizio
2. Fori di fissaggio viti
5:4 INSTALLAZIONE DI UNA CANNA FUMARIA SUL TETTO
• La caldaia può essere installata solo se dotata di canna fumaria originale Alde.
• La canna fumaria non deve essere ostruita.
• La canna fumaria sul tetto del veicolo va montata su una superficie piana (anche se, comunque, una pendenza del
tetto di 30° è accettabile).
• Nessun altro oggetto deve essere installato sul tetto entro un raggio di 200 mm dalla canna fumaria.
• La distanza minima da una presa dell'aria di ventilazione deve essere di 300 mm.
• Segnare il centro del foro nel quale dovrà passare la canna fumaria e praticare su quel punto del tetto un foro di Ø 76 mm.
• Installare la canna fumaria inserendola dall'esterno del tetto, giù verso l'interno del veicolo. Sigillare lo spazio fra la
rondella di montaggio (Figura C 4) e il tetto (Figura C 5) con un sigillante per carrozzerie di automobili, poi avvitare
saldamente la canna fumaria in sede utilizzando 6 viti autofilettanti (Figura C 6).
FiguraC
> 300 mm
6
4 5
Ø 76 mm
13
12
15
14
8 192
2
NOTA Applicare sigillante per
carrozzerie di automobili fra la
rondella di montaggio (Figura C
4) e il tetto (Figura C 5).
AVVERTENZA
VARNING
Indossare sempre guanti protettivi per cercare di evitare
lesioni dovute a bordi taglienti durante l'installazione.
AVERTISSEMENT
WARNUNG
ADVARSEL
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
1
AVVISO
Per l'installazione in edifici vale quanto
segue:
Per l'installazione verticale della canna fumaria
sul tetto, l'apertura totale deve essere almeno
0,3 m perpendicolare al piano del tetto.
Per installazione che si estendono fuori dalla
parete, l'apertura deve essere ubicata.
• Ad almeno 2 m dal livello del suolo.
• Ad almeno 1 m dall'apertura delle finestre.
• Ad almeno 1,5 m dalle aperture di ventilazione.
• Ad almeno 0,5 m dalle porte.
• Non in un'area della parete con pen-
denza a 45° fra la parete e la grondaia/il
cale di scolo.
BORDI TAGLIENTI POSSONO
CAUSARE FERITE
2
.
