9. KAAPELILIITÄNTÄ COMPACT 3020 HE JA LISÄLAITEKORTTI

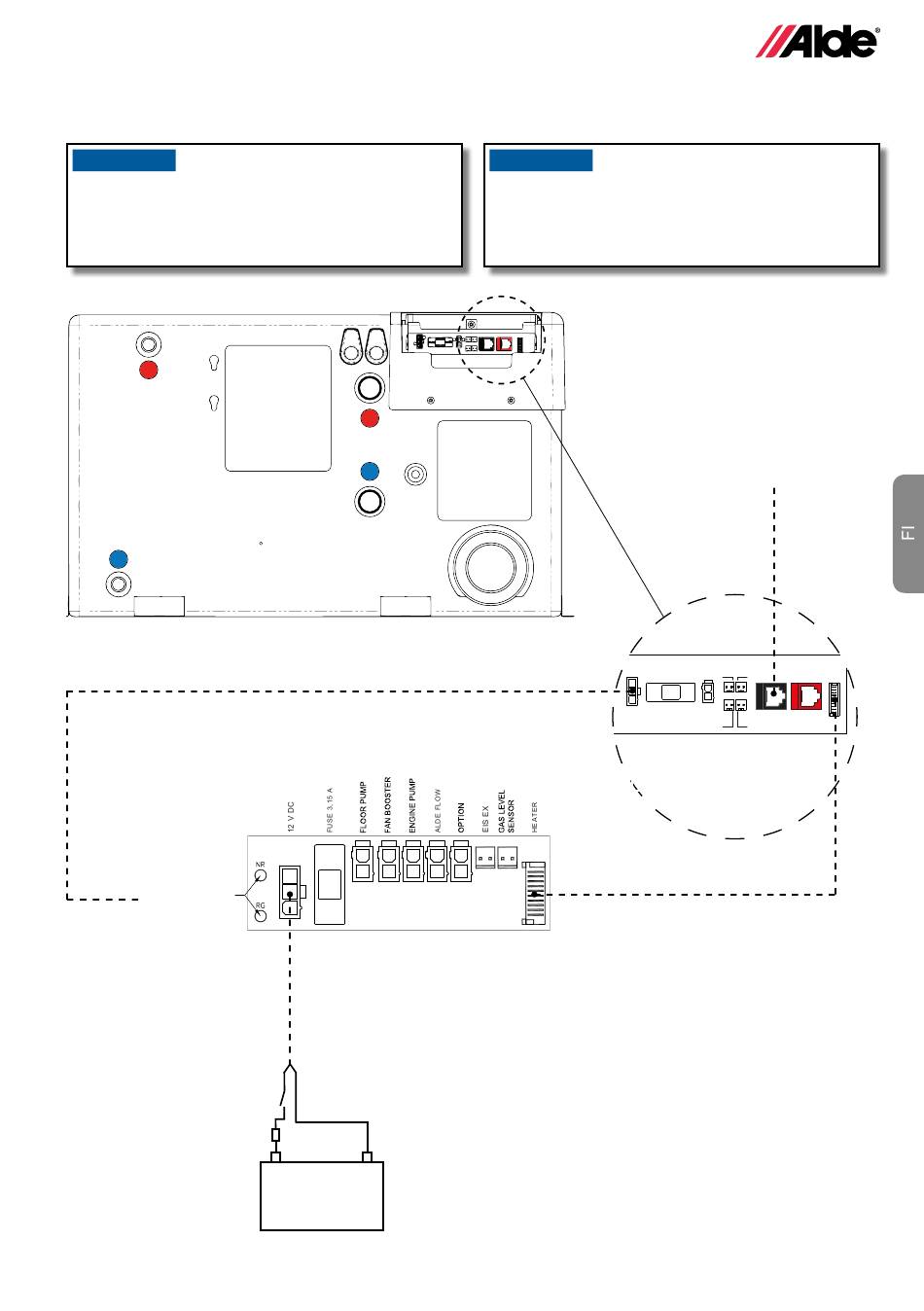

Liitä lisävarusteet lämmittimeen alla olevan kuvan mukaisesti.
HUOMAUTUS
Älä kiinnitä 12V:n kaapeleita tai anturin kaapeleita
yhteen 230V:n kaapeleiden kanssa. Kaapeleita ei saa
mielellään asettaa lähelle toisiaan. Jos kaapelit nipute-
taan, toimintahäiriön vaara kasvaa.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Valinnainen kortti malliin Compact 3020 HE
-
+
12V DC
HUOMAUTUS
Toimintahäiriöiltä suojaamiseksi käytä ainoastaan alku-
peräisiä Alde-kaapeleita, jotka on suojattu sähkömag-
neettisilta häiriöiltä.
*Truma AC ja iNet liitetään TIN Bus
-porttiin.
*Automaatti-ilmastointi toimii seuraa-
vien kanssa:
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(sarjanro > 23091001)
Saphir compact tarvitsee Truma-sovittimen 40090-69300
Fuse 3,15 A
12 V DC
Lämmittimen Compact
3020 HE piirilevy
(lisävaruste)
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
