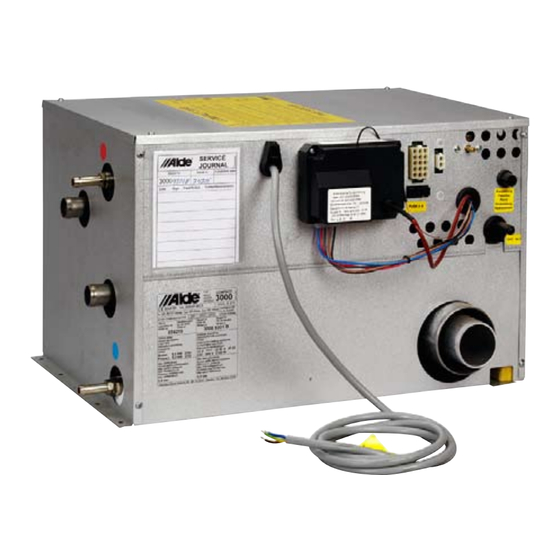

Alde Compact 3000 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Alde Anleitungen
  4. Heizsysteme
  5. Compact 3000
  6. Servicehandbuch
Alde Compact 3000 Servicehandbuch

Alde Compact 3000 Servicehandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Servicehandbuch
Compact 3000
92x 93x 94x

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alde Compact 3000

Inhaltszusammenfassung für Alde Compact 3000

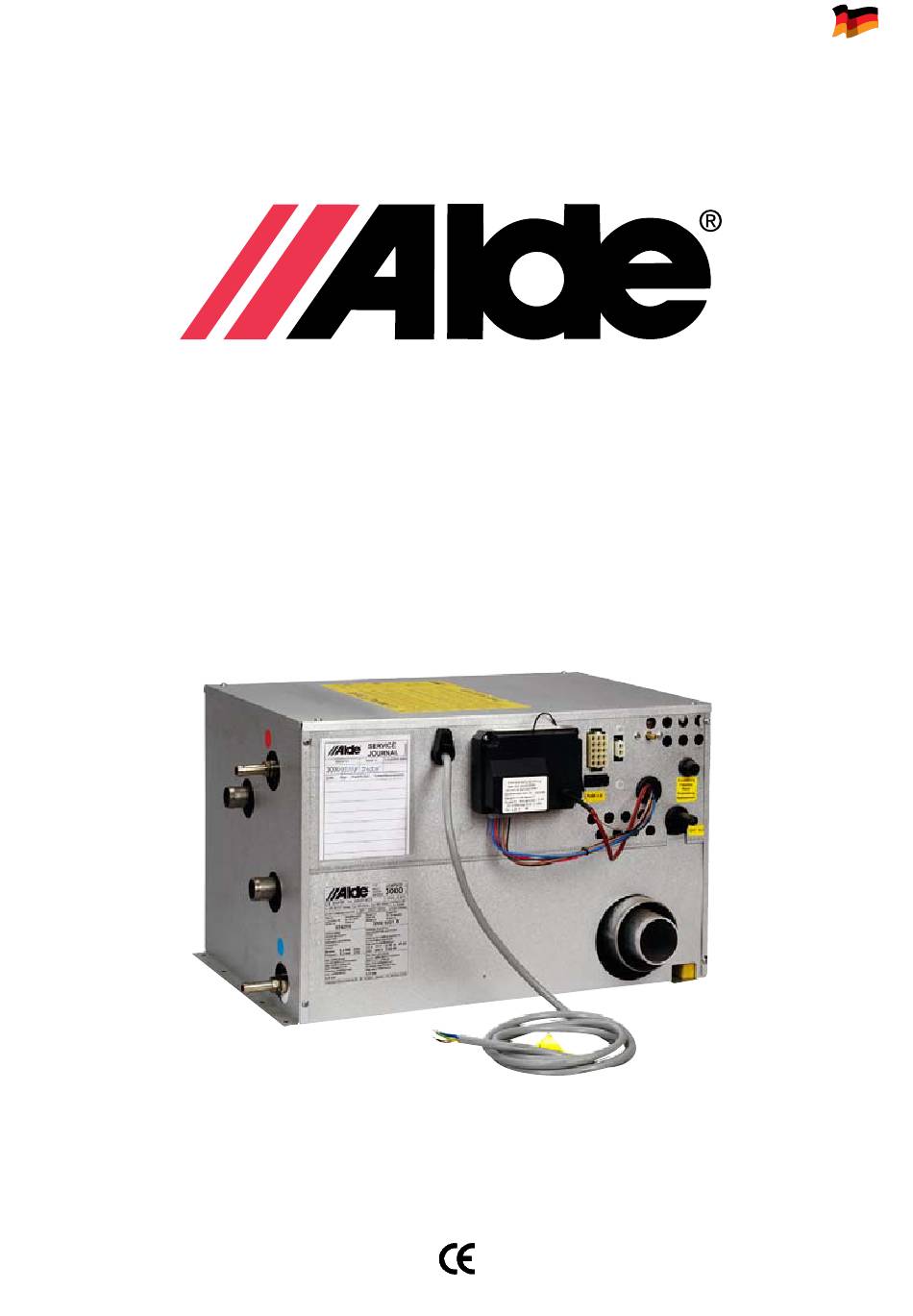

  • Seite 1 Servicehandbuch Compact 3000 92x 93x 94x...
  • Seite 2 Dieses Servicehandbuch soll eine Hilfe bei Servicearbeiten und der Fehlersuche in Wohnmobilen und -wagen sein, die mit Alde Compact 3000 92x-94x ausgerüstet sind. Auch bei der Bestellung von Ersatzteilen ist dieses Handbuch von großem Nutzen. Außerdem finden Sie allgemeine Informationen über den Aufbau und die Funktion unseres Heizsystems.

  • Seite 3: Inhaltsverzeichnis

    Seite Kap. Bezeichnung Seite Kap. Bezeichnung Das Alde-heizsystem Austausch des Brenners (neues Modell) Die Wartung des Heizsystems Austausch der Zündkerze About the Compact 3000 Austausch des Fühlers Technische Daten Austausch des Magnetventils Fehlersuche 4:7:1 Austausch des Heizelements (1 kW) Die Elektropatrone funktioniert nicht 4:7:2 Austausch des Heizelements (2 kW) Der Flüssiggaskessel startet nicht...

  • Seite 4: 1:1 Die Wartung Des Heizsystems

    Glykolgehalt erhöht werden, darf Für einfacheres Nachfüllen und Entlüftung die Nach jedoch 50 % nicht überschreiten. füllpumpe von Alde verwenden, die sowohl schnell Die Behälter, in denen die Flüssigkeiten gehandhabt nachfüllt als auch automatisch das System entlüftet.

  • Seite 5: 2:1 Technische Daten

    COmpACt 3000 Funtion des Kessels Wenn der Raumthermostat Wärme verlangt, d.h. dass die Aufbau des Kessels Temperatur im Fahrzeug niedriger als die eingestellte Der Kessel besteht aus drei exzentrisch montierten Raumtemperatur ist, startet die Umwälzpumpe. Die Rohren. Das innerste Rohr ist der Wärmeaustauscher, der Flüssigkeit im Heizsystem beginnt zu zirkulieren, und kalte...

  • Seite 6: 3:1 Die Elektropatrone Funktioniert Nicht

    BeI AlleN SeRVICeARBeIteN ISt DAS RISIKO mIt SpANNuNgeN VON 230 V zu BeACHteN! FeHleRSuCHe DIe eleKtROpAtRONe FuNKtIONIeRt - Wenn keine der obenstehenden Maßnahmen NICHt geholfen hat, ist die Steckplatte auszutauschen, da ursache: der Fehler in den Steuerrelais für 12/230 V liegt. - Kontrollieren, dass sich die Umschalter auf der Abb.

  • Seite 7: 3:2:1 Blockierung Des Flüssiggaskessels Bei

    DeR KeSSel StARtet NICHt - Die Eingangsspannung, die nicht niedriger als 10,8 V zuerst kontrollieren: sein darf, messen. - Das Zündkabel von der Elektronik lösen und den Kessel - Kontrollieren, dass der Überhitzungsschutz nicht aus- starten. Ein tickendes Geräusch von der Elektronik soll gelöst hat.

  • Seite 8: 3:2:3 Der Zündfunke Kommt, Aber Der Kessel

    zuR BeACHtuNg! Bei Auslösen des Überhitzungs- - Das Weichstartventil (siehe Übersichtsskizze) de-mon- schutzes ist keine Rückstellung möglich, bevor der tieren und einen erneuten Startversuch machen. Zündet nun der Kessel, das Weichstartventil aus-tauschen. (ZUR Kessel 10 - 20 °C abgekühlt ist. Beim erneuten Starten des Kessels kontrollieren, dass er ordentlich entlüftet ist.

  • Seite 9: 3:4 Der Kessel Startet Und Erlischt In Kurzen Intervallen

    DeR KeSSel StARtet uND eRlISCHt maßnahme: IN KuRzeN INteRVAlleN - Überprüfen, dass der Einsaug-/Abgasschlauch eine Länge von mindestens 2 Metern hat und dass er unbes- ursache: chädigt und richtig am Kessel und Schornstein montiert - Zu niedrige Spannung zum Kessel (<12 V). ist (bei Montage eines Wandschornsteins - Schlechter Anschlusspunkt in der Verkabelung 0,7 –...

  • Seite 10: 10 4:0 Austausch Der Komponenten

    Vor Beginn der Servicearbeiten immer 12 V DC (Gleichstrom) und 230 V ~ unterbrechen und den Haupthahn für das Gas schließen. Die mit roter Farbe gekennzeichneten Plombierungen dürfen NICHt ohne besondere Genehmigung von Alde gebrochen werden. AuStAuSCH VON SteCKplAtte. AuStAuSCH DeS VeNtIlAtORS 1.

  • Seite 11: 11 4:4 Austausch Der Zündkerze

    AuStAuSCH DeS BReNNeR zuR BeACHtuNg! Punkte 9-12 sind bei Kesseln mit Fertigungskennzeichen 3000 9xx B und an Kesseln, Für Kesselmodelle 3000 927 und nachfolgende bei denen das Brennermodelll 3000 516 eingebaut ist, modelle. Wird der Brenner ausgetauscht, dann ist das außer Acht zu lassen.
  • Seite 12 AuStAuSCH DeS mAgNetVeNtIlS 3. Die Muttern (mit Schlüssel gegenkontern) vom Eintritt- gilt für Kessel ab Herstellungsnr. 04445. Gasrohr (Abb. 15 A) und vom Gasrohr zum Brenner 1. Den Deckel und das Endblech demontieren. (Abb. 15 B) lösen sowie den Gummiwinkel vom Weich- 2.

  • Seite 13: 13 4:7:1 Austausch Des Heizelements (1 Kw)

    4:7:1 AuStAuSCH DeS HeIzelemeNtS (1 KW) zuR BeACHtuNg! Kontrollieren, dass der Gummi- 1. zuerst die Spannung von 230 V unterbrechen. stopfen vollkommen eingedrückt ist und an der Unter- 2. Die Glykolflüssigkeit aus dem Heizsystem ablassen. seite des Heizelements drücken, während die Mutter 3.
  • Seite 14 4:7:2 AuStAuSCH DeS HeIzelemeNtS (2 KW) 1. zuerst die Spannung von 230 V unterbrechen. 9. Um die Kanten herum, wo sich das alte Heizelement 2. Das Glykol aus dem Heizsystem ablassen. befand, säubern. Dann das neue Heizelement ein- 3. Den Deckel und das Inspektionsblech entfernen. bauen.

  • Seite 15: 15 4:9 Austausch Des Überhitzungsschutzes

    AuStAuSCH DeS BetRIeBS- AuStAuSCH DeS üBeRHItzuNgS- tHeRmOStAteN SCHutzeS 1. Den Deckel auf dem Kessel demontieren. 1. Den Deckel auf dem Kessel demontieren. 2. Das Fixierband (Abb. 24 A) abschneiden. Den Splint 2. Das Fixierband (Abb. 24 A) abschneiden. Den Splint auf dem Tauchrohr (Abb.

  • Seite 16: 16 4:10 Austausch Des Druckwächters

    4:10 AuStAuSCH DeS DRuCKWäCHteRS SICHeRHeItSKONtROlle 1. Den Deckel und das Endblech auf dem Kessel Nach jedem Serviceeingriff ist eine Sicherheitskontrolle demontieren. durchzuführen. 2. Das blaue, weiße und rote Kabel auf dem Druckwächter Kontrollieren: lösen. • dass Einsaug-/Abgasschläuche und Schornstein dicht 3.
  • Seite 17 SCHAltplAN FüR BeDIeNuNgStAFel 3000 266...
  • Seite 18 SCHAltplAN FüR BeDIeNuNgStAFel 3000 380...
  • Seite 19 SCHAltplAN FüR BeDIeNuNgStAFel 3000 465 SCHAltplAN FüR BeDIeNuNgStAFel 3000 465 (mIt extRA FuNKtIONeN)
  • Seite 20 SCHAltplAN FüR BeDIeNuNgStAFel 3000 565 (mIt extRA FuNKtIONeN)
  • Seite 21 FlIeSSSCHemA 12V uND 230 V ~ FlIeSSSCHemA 230 V ~...

  • Seite 22: Übersichtsskizze

    üBeRSICHtSSKIzze...
  • Seite 23 teIlelISte zuR üBeRSICHtSSKIzze 1. 3000 133 Blechdeckel 28. 2930 235 Kabeldurchführung 2. 2900 258 Blechschraube B6 x 9.5 29. 3000 407 Zündsatz, kompl. 3. 3000 195 Ventilator, kompl. (für 901-921) 30. 3000 516 Brenner, kompl. 3000 452 Ventilator, kompl. (für 92x und 93x) 31.
  • Seite 24 FeHleRSuCHe, COmpACt 3000 Weder Elektrizität Nur Gas Rote Leucht- Funktioniert noch Gas Nein funktioniert Nein diode leuchtet der Ventilator? funktionieren nicht Nein Nein Spannung Funktioniert die Nur Elektrizität Funktioniert der Spannung 8.8-9.2 V Ventilator Pumpe? funktioniert nicht Ventilator? Strom 0.4-0.6 A...
  • Seite 25 eRSAtzteIle 1. 3000 452 Ventilator kompl. (9 V für 3000 92x-93x) 1. 3000 289 Magnetventil, kompl. einschl Weich- 2. 3000 409 Ventilator kompl. (9 V für 3000 94x) startventil In Kartons mit Inbusschlüssel für das 2. 3000 168 Weichstartventil Laufrad verpackt. 3000 516 Brennersatz einschließlich Drosselplatte 3000 407...
  • Seite 26 eRSAtzteIle 1. 3000 333 Steckplatte (92x-94x mit 3 kW 1. 3000 365 Thermostat, kompl. einschl. Feder „Imit” Heizelement) 2. 3000 362 Überhitzungsschutz, kompl. „Imit” 2. 3000 334 Steckplatte (92x-94x mit 2 kW Heizelement) 1. 3000 127 Druckwächter „SIT” 1. 3000 256 Heizelement 1 kW 2.
  • Seite 28 Alde International Systems AB Wrangels allé 90 • Box 11066 • S-291 11 Färlöv • Sweden Tel +46 (0)44 712 70 • Fax +46 (0)44 718 48 • www.alde.se • info@alde.se...
