9. CONNESSIONE TRAMITE CAVO FRA COMPACT 3020 HE E SCHEDA
ELETTRONICA OPZIONALE

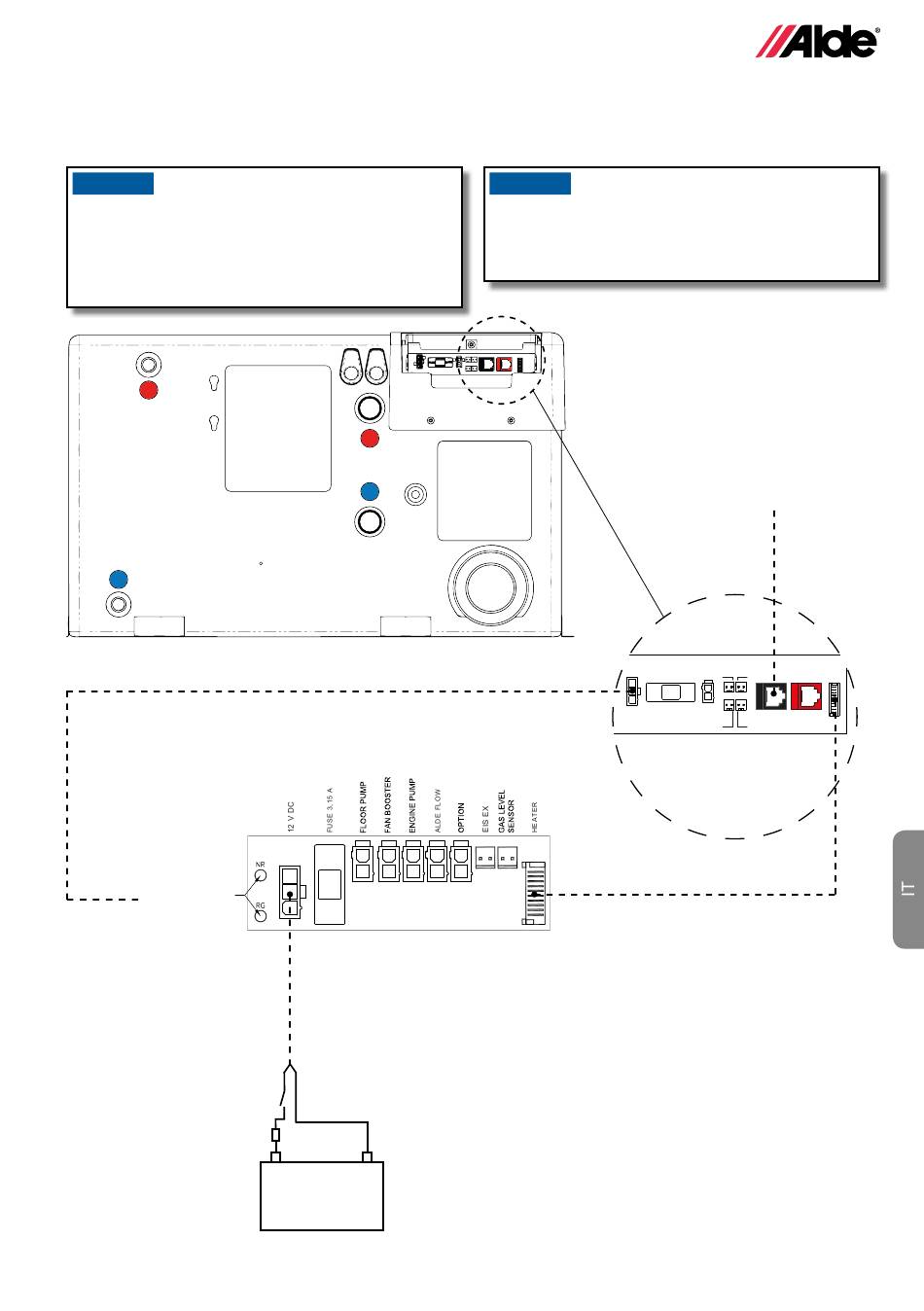

Collegare gli accessori alla caldaia come mostrato nello schema elettrico sottostante.
AVVISO
Non raccogliere o legare i cavi a 12V o quelli del senso-
re assieme ai cavi a 230V. I cavi dovrebbero essere fis-
sati preferibilmente non troppo vicini gli uni agli altri. Se
i cavi sono raccolti in un fascio, c'è un rischio maggiore
di disfunzione durante le operazioni dell'impianto.
OUT 12V DC
CONNECTED TO HEATER
(accessorio)
MENU
-
+
Scheda elettronica opzionale per Compact 3020 HE
-
+
12V DC
AVVISO
Per proteggersi dal rischio di disfunzioni utilizzare solo
cavi originali Alde cavi schermati per EMC.
,
*Il condizionatore d'aria Truma e la
scatola iNet Box sono collegati alla
porta del bus TIN.
*La climatizzazione automatica fun-
ziona con:
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(n° di serie > 23091001)
Saphir compact necessita di un adattatore Truma 40090-
69300
Fuse 3,15 A
12 V DC
Scheda a circuito
stampato nella caldaia
Compact 3020 HE
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
