Alde Compact 3020 HE Montageanleitung Seite 171

5:11 LPG-AANSLUITING

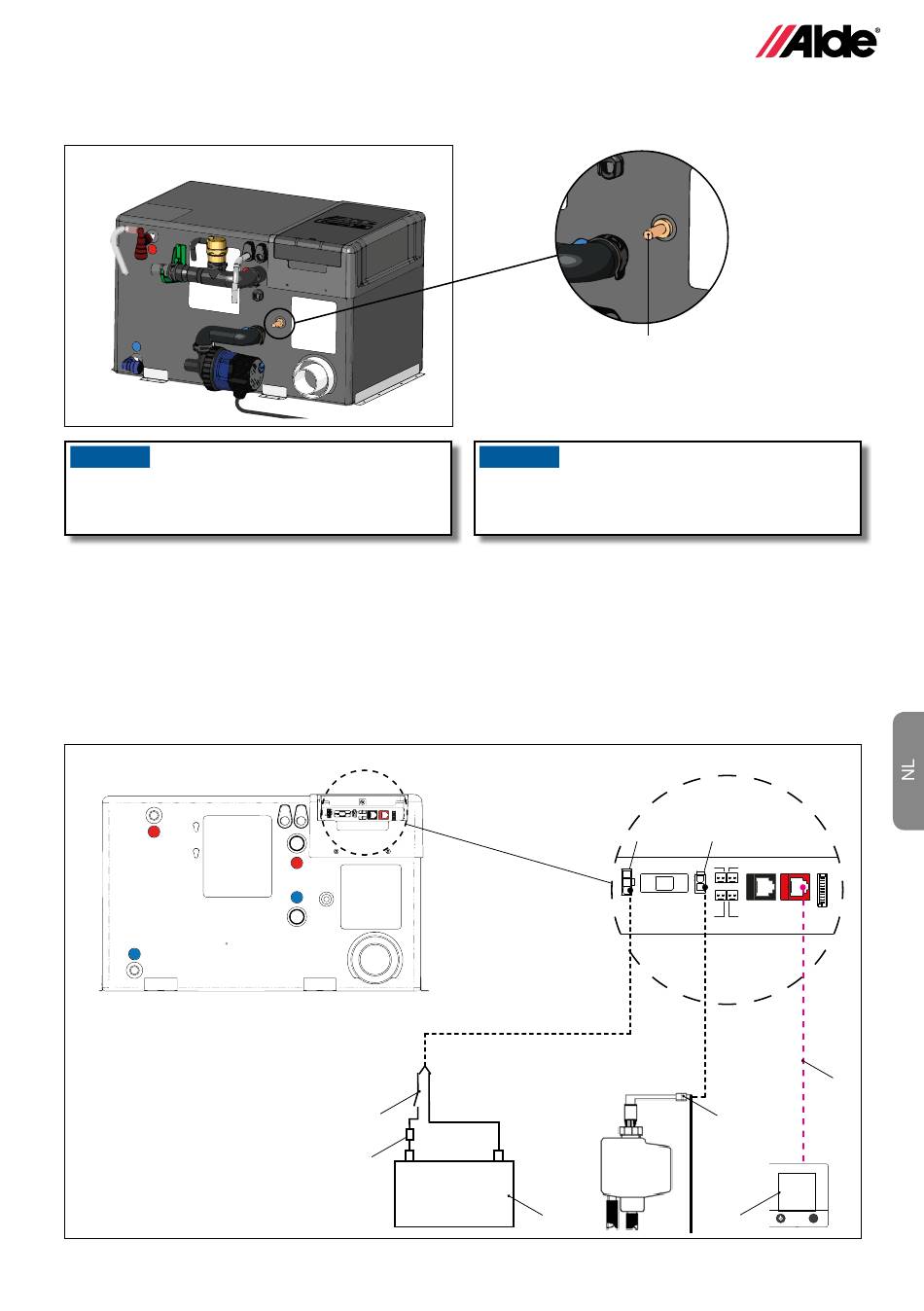

Verwijder de beschermdop van de gasleiding op de ketel (afbeelding K 29).
Afbeelding K
PAS OP
Bij het installeren van een LPG-systeem moet de van toe-
passing zijnde landelijke regelgeving worden nageleefd.
• De LPG-installatie naar de ketel dient te geschieden met een 8 mm koperen of stalen leiding en moet met een
klemkoppeling op de gasleiding van de ketel worden aangesloten. Bij het plaatsen van leidingen moet u rekening
houden met de omstandigheid dat alle verbindingen/koppelingen eenvoudig toegankelijk zijn en dat de ketel voor
service gedemonteerd kan worden.
• De LPG-aansluiting op de ketel moet een afzonderlijke afsluitkraan hebben, die eenvoudig bereikbaar is.
• De ketel moet worden aangesloten op een LPG-cilinder met typegoedgekeurde reduceerklep met een druk van 30 mbar.
Omwille van een grotere veiligheid adviseren wij de bevestiging van een Alde-lekdetector, type 4071, en wel zo dicht
mogelijk bij de reduceerregelaar.
5:12 ELEKTRISCHE AANSLUITING
Afbeelding L
1. Aansluitkabel.
2. Schakelaar.
3. Hoofdzekering, 5 A.
4. Klemmenblok voor 12 V in.
5. Bedieningspaneel 3020 013
6. Accu, 12 V.
7. Pompaansluiting (optioneel)
8. Aansluiting circulatiepomp
PAS OP
Voordat de LPG-functie in gebruik wordt genomen,
moet de installatie worden geïnspecteerd. Raadpleeg
de paragraaf Installatiecontroles.
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13 171
