Alde Compact 3020 HE Montageanleitung Seite 217

5. NAVODILA ZA NAMESTITEV SISTEMA ALDE COMPACT 3020 HIGH EFFICIENCY
POZOR
OBSERVERA
Pred ali med namestitvijo ogrevalnega sistema ne uži-
vajte alkohola ali jemljite mamil in natančno upoštevajte
ATTENTION
varnostna navodila.
VOORZICHTIG
5:1 POMEMBNE INFORMACIJE
• Grelnika ni dovoljeno vklopiti, če v sistemu ni mešanice etilenglikola. Iz tega razloga ne priklopite 12-voltnega napa-
janja na grelnik, dokler ni ogrevalni sistem napolnjen z mešanico etilenglikola.
• Če obstaja nevarnost zmrzali ali če se vozilo ne uporablja, popolnoma izpraznite rezervoar za toplo vodo v ogreval-
nem sistemu. V nasprotnem primeru obstaja nevarnost hudih poškodb zaradi zmrzali.
5:2 NAČRTOVANJE OGREVALNEGA SISTEMA
• Obstaja nekaj splošnih pravil, ki jih je treba upoštevati, če želite zagotoviti največjo možno učinkovitost ogreval-
nega sistema.

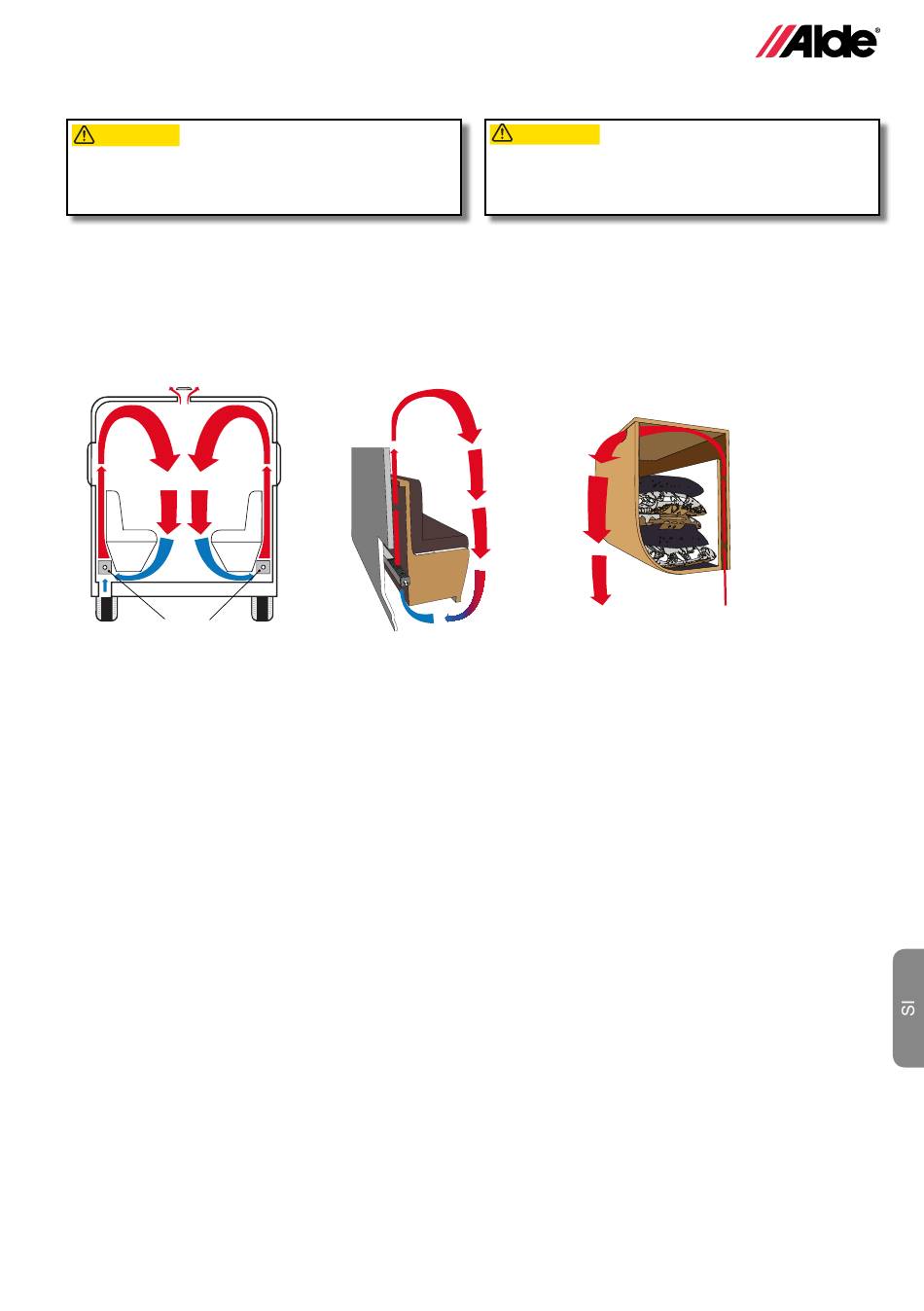

Pretok zraka
Konvektorji
• Kroženje zraka
Če želite zagotoviti največjo izkoriščenost vodnega ogrevanja, je pomembno, da lahko zrak neovirano kroži skozi
zračne reže pod ležišči ter za hrbtnimi nasloni in stenskimi omaricami. Če je na primer v vozilu nameščena pre-
proga, ta ne sme onemogočati dovoda zraka do konvektorjev. Enako pomembno je, da zavese, blazine ali odeje
ne onemogočajo pretoka zraka za hrbtnimi nasloni in stenskimi omaricami.
• Zasnova zračnih rež
Zračne reže med stenami in opremo morajo imeti zrakotesno in gladko površino na obeh straneh. Zasnovane
morajo biti tako, da so zgoraj ožje (pribl. 20–25 mm), kar poveča hitrost zraka; na spodnji strani mora biti zračna
reža zatesnjena proti konvektorju. Najbolje je, da ima zračna reža enakomeren nagib med stenami in opremo.
Vzpostavljen mora biti tudi neoviran pretok zraka do konvektorjev, pri čemer mora zračna reža znašati najmanj 40
mm. Zračne reže pri zgornjih omaricah morajo na spodnji strani znašati najmanj 20 mm, na zgornji strani pa mora
biti dovolj široka odprtina za zadostno kroženje zraka.
• Določitev mesta za grelnik
Najboljše mesto za grelnik je garderoba ali prostor za shranjevanje, lahko pa ga namestite tudi v dvojna tla vozila.
Pri izbiri mesta upoštevajte, da mora biti mogoče odstraniti servisno ploščo (slika A.1) in da mora biti na voljo
dovolj prostora za zamenjavo sestavnih delov med servisiranjem.
Po namestitvi mora biti ploščica z nazivnimi podatki (slika A.2) na grelniku berljiva.
Pri izbiri mesta upoštevajte tudi, da izhod dimne cevi (slika A.3) ne sme biti na isti strani kot baldahin. Upoštevajte
potrebo po odstranitvi grelnika zaradi servisiranja/zamenjave.
• Smer pretoka mešanice etilenglikola
Če želite zagotoviti največje toplotno udobje v vozilu, namestite ogrevalni sistem tako, da se toplota iz grelnika najprej
prenese v sprednji del vozila. Za segretje voznikovega prostora v avtodomu je potrebne več toplote, poleg tega pa je
običajno v spalnem prostoru tako v avtodomih kot v prikolicah običajno zaželena rahlo nižja temperatura.
• Količina konvektorjev
Če želite zagotoviti največje toplotno udobje v vozilu, je treba uporabiti dovolj konvektorjev. To lahko preprosto
določite tako, da pomnožite dolžino vozila z 1,5.
Primer: Če je vozilo dolgo 7,5 metra, mora dolžina konvektorjev znašati približno 11 metrov. To je samo splošno
pravilo. Če želite biti popolnoma prepričani, da boste dosegli želene rezultate, je treba izvesti preizkus krivulje
ogrevanja, saj obstaja veliko različnih pomembnih dejavnikov, ki vplivajo na učinkovitost ogrevanja vozila, kot so
npr. izolacija vozila, zasnova vozila, oprema vozila itd.
• Določitev mesta za konvektorje
Konvektorje je treba enakomerno razporediti po vozilu. Namestijo se med zunanje stene in pohištvo na višini naj-
manj 100 mm od tal ter pod vsa okna, lahko pa tudi v vmesna tla. Če je treba uporabiti dodatne konvektorje, se
lahko namestijo drug nad drugega.
Enometrski konvektor ustreza pribl. 400 W. Če se konvektor namesti nad drugi konvektor, je izhodna moč za spo-
dnjega 100-odstotna, za zgornjega pa 50-odstotna. Primer:
gega, je izhodna moč pribl. 400 W + 200 W.
POZOR
OBSERVERA
Med delovanjem tega ogrevalnega sistema:
– pazite na vroče površine.
ATTENTION
VOORZICHTIG
Če se dva enometrska konvektorja namestita drug nad dru-
