Alde Compact 3020 HE Montageanleitung Seite 245

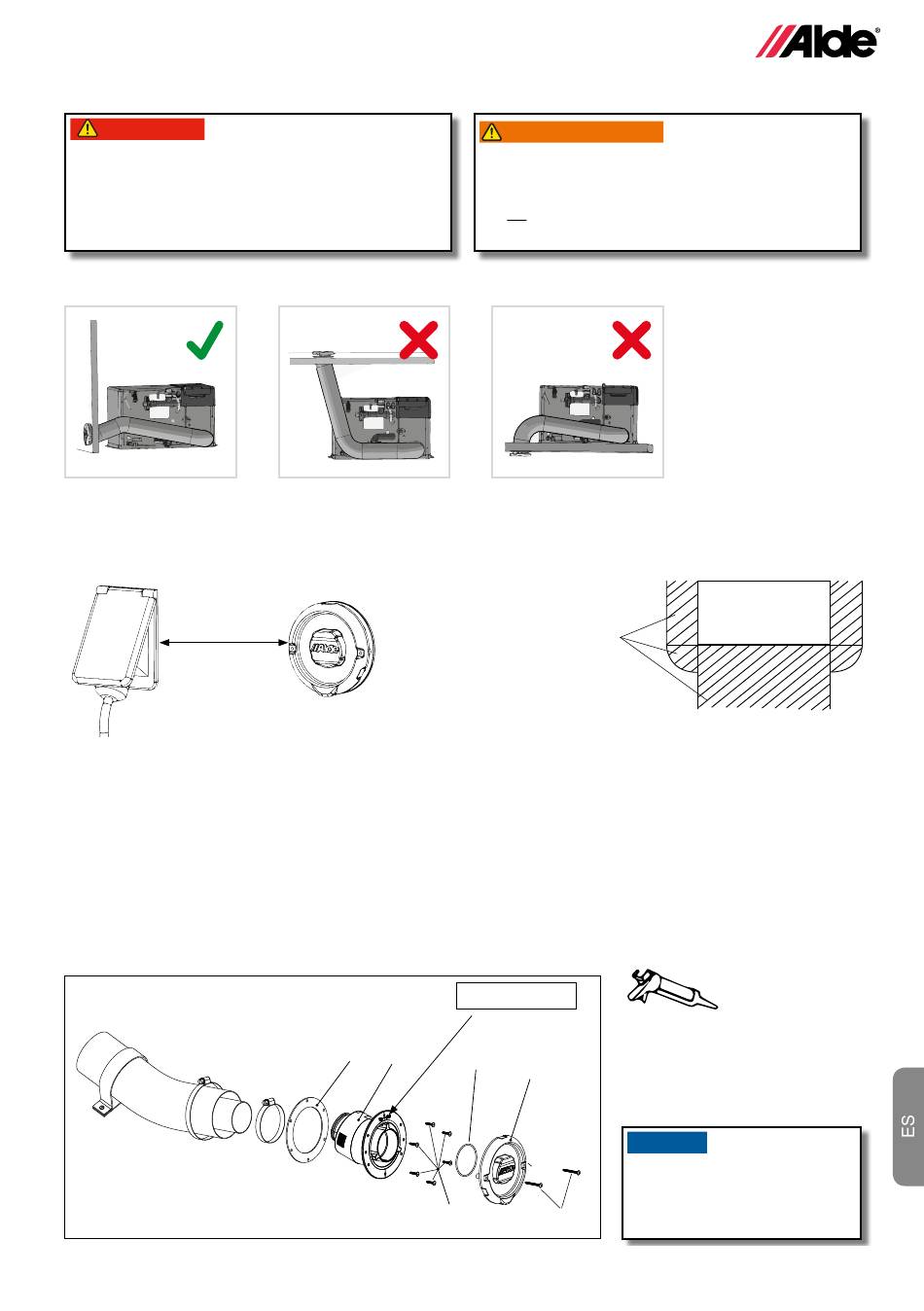

5:5 MONTAJE DE UNA CHIMENEA DE PARED
PELIGRO
ENVENENAMIENTO POR
MONÓXIDO DE CARBONO
FARA
Este sistema de calefacción puede generar el peligroso
gas monóxido de carbono (CO) al utilizar el sistema de
DANGER
GLP si no está correctamente instalado y utilizado.
DANGER
GEFAHR
• La caldera debe montarse junto con la chimenea de pared original de Alde. No monte nunca la chimenea de
VAARA
pared en el suelo o el techo. La chimenea no puede estar bloqueada. Al elegir la ubicación, recuerde que siempre
debe haber una ventilación adecuada de los gases de escape al aire libre.
FARE
PERICOLO
Pared
GEVAAR
• La chimenea de pared debe montarse en una superficie lo más plana posible, permitiendo que el aire circule libre-
mente alrededor de la chimenea.
• Debe haber una distancia lateral mínima de 200 mm respecto a cualquier elemento proyectado.
• Debe haber una distancia lateral mínima de 300 mm respecto a cualquier ventana que pueda abrirse o toma de
aire de ventilación. La chimenea no puede montarse bajo ninguna ventana que pueda abrirse o toma de aire de
ventilación, observe los dibujos siguientes.
> 200 mm
Si debe montarse la chimenea más cerca que las dimensiones indicadas, debe montarse un interruptor de ventana
(n.º de ref. 3010 280) que detenga el funcionamiento del sistema de GLP cuando se abra la ventana. Para asegurarse
de que la caldera funciona según lo previsto, no debe montarse ningún elemento en 300 mm a la redonda de la chi-
menea (esto no es un requisito legal). Respete siempre las regulaciones nacionales.
• La distancia entre la chimenea y una toma de aire de ventilación bajo el vehículo debe ser como mínimo de 300 mm.
• La distancia entre la chimenea y un punto de llenado o respiradero de combustible debe ser como mínimo de 500 mm.
• Marque dónde debe situarse la chimenea. Luego taladre un orificio de 83 mm de diámetro en la pared exterior.
Primero monte la junta (Figura D, 7) y luego atornille la chimenea(Figura D, 8) firmemente en su sitio con seis
tornillos autorroscantes (Figura D, 9). Si la superficie es de tipo moldeado, por ejemplo de chapa metálica mar-
tellinada, debe utilizarse un sellante para carrocerías de automóvil alrededor de la junta. Tenga en cuenta que la
chimenea debe montarse con el codo hacia arriba, también está marcada TOP OBEN (ARRIBA). Luego monte el
capuchón de plástico (Figura D, 10a) y la junta tórica (Figura D, 10b), con los dos tornillos incluidos (Figura D, 11)
Figura D
Las temperaturas de escape del quemador de GLP
pueden llegar a 200 °C.
-
cerca de la chimenea.
Techo
Zona prohibida
TOP OBEN
7
8
10b
9
PELIGRO DE INCEN-
ADVERTENCIA
DIO/EXPLOSIÓN
VARNING
AVERTISSEMENT
WARNUNG No coloque materiales combustibles ni líquidos
WARNUNG
VAROITUS
ADVARSEL
AVVERTENZA
WAARSCHUWING
Suelo
NOTA Si la superficie es de tipo
moldeado, por ejemplo de chapa
metálica martellinada, debe
10a
utilizarse un sellante para
carrocerías de automóvil alrede-
dor de la junta (D.7).
AVISO
La chimenea debe montarse con
el codo hacia arriba (la pared de
la chimenea también está marca-
11
da TOP/OBEN (ARRIBA)).
Ventana
9
245
