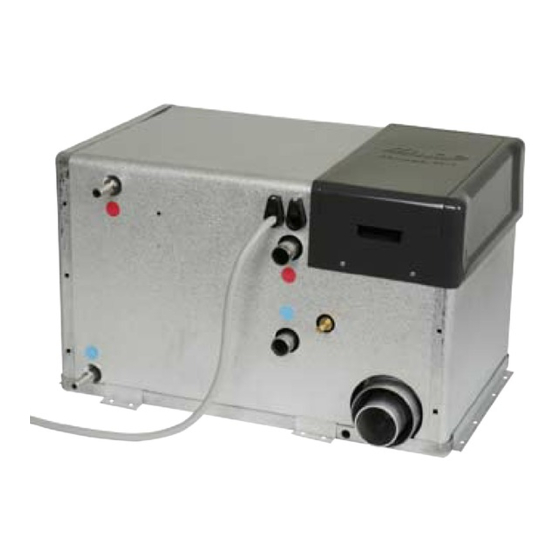

Alde Compact 3010 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Alde Anleitungen
  4. Heizsysteme
  5. Compact 3010
  6. Servicehandbuch
Alde Compact 3010 Servicehandbuch

Alde Compact 3010 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Compact 3010:

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Servicehandbuch
Compact 3010

Werbung

loading

Verwandte Anleitungen für Alde Compact 3010

Inhaltszusammenfassung für Alde Compact 3010

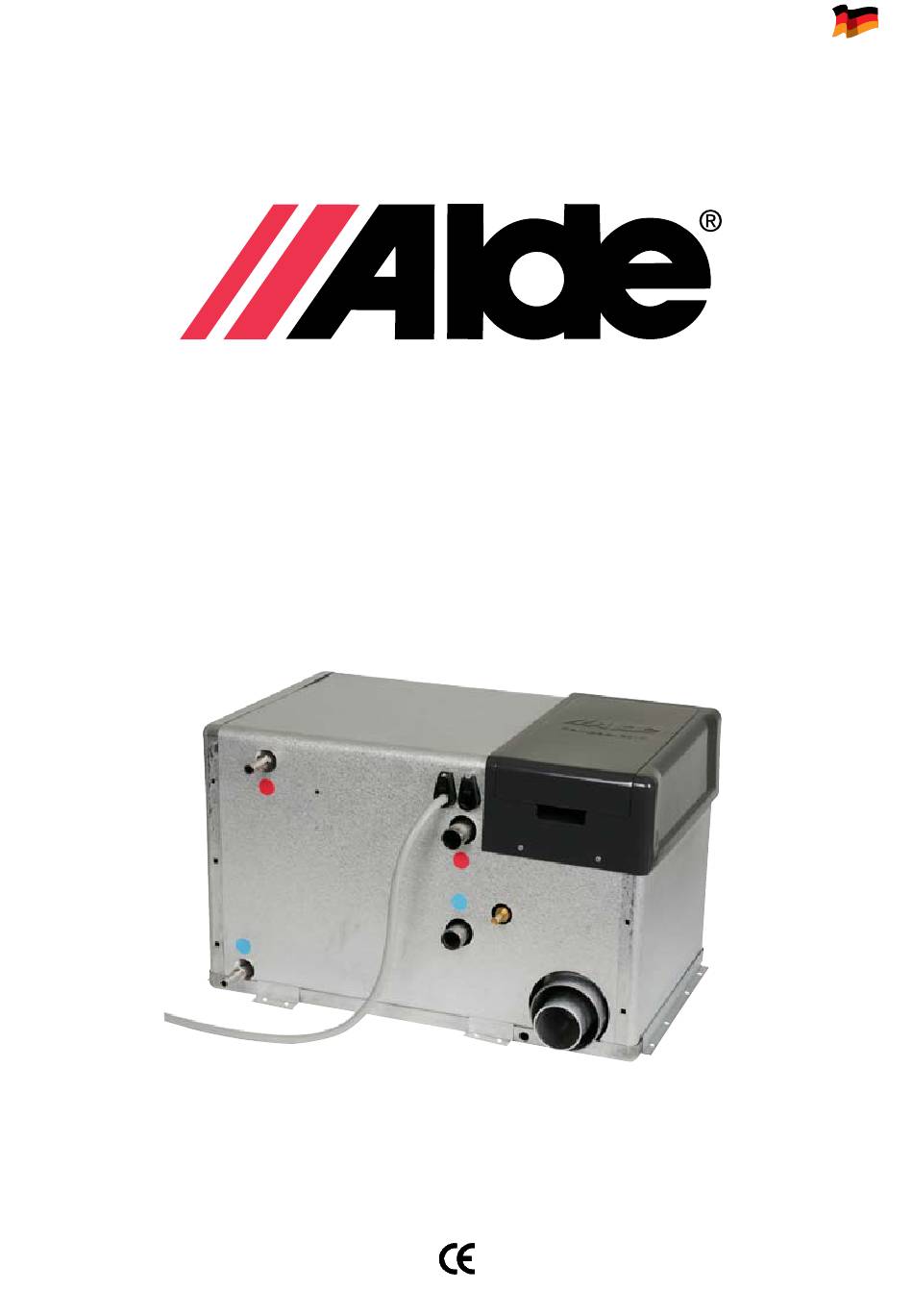

  • Seite 1 Servicehandbuch Compact 3010...
  • Seite 2 Dieses Servicehandbuch dient der Wartung und der Fehlersuche bei in Wohnmobilen und Wohnwagen eingebau- ten Alde Compact 3010-Heizsystemen. Das Handbuch ist darüber hinaus eine Hilfe bei der Ersatzteilbestellung. Ferner wird hierin allgemein erläutert, wie das Alde Zentralheizungssystem aufgebaut ist und wie es funktioniert.
  • Seite 3 INHALTSVERZEICHNIS Seite Kapitel Bezeichnung Seite Kapitel Bezeichnung Allgemeine Informationen Alde Zentral- Austausch des Zündstiftes heizungssystem Austausch des Sensors Wartung des Heizsystems Austausch des Magnetventils Compact 3010 Austausch des Gebers Funktionsbeschreibung Heizung Fehlermeldungen an der Bedieneinheit Gasheizung Sicherheitsüberprüfung Technische Daten Schaltplan mit Bedieneinheit...
  • Seite 4 Die max. Leistung der Elemente beträgt 2 bzw. Um das Befüllen und Entlüften zu vereinfachen, empfehlen wir 3 kW, je nach Kesselmodell. die Alde-Füllpumpe, die das Heizsystem schnell füllt und auto- FUNKTION DER HEIZUNG matisch entlüftet. Die Heizung ist eine kombinierte Einheit zum Heizen und zur Entlüftung des Heizsystems im Wohnwagen...

  • Seite 5: Betrieb

    GASHEIZUNG Wenn bspw. nur Gas an der Bedieneinheit gewählt ist, fallen die Stufen für Strom weg und Gas Stufe 1 33% ist der erste Start Schritt in der Regelung. Wenn das Gasheizgerät das Startsignal bekommt, führt das Die maximale Heizkesseltemperatur liegt bei 82°C, wenn System einen Selbsttest durch, bei dem das Gebläse bei die Umwälzpumpe in Betrieb ist.

  • Seite 6: Austausch Von Komponenten

    Schalten Sie vor Beginn der Arbeiten immer die Stromzufuhr 12 V DC und 230 V ~ ab und schließen Sie die Absperrhähne für Gas. Die Siegel (mit roter Farbe gekennzeichnet) dürfen "nicht ohne ausdrückliche Genehmi- gung von Alde beschädigt werden." ohne ausdrückliche Genehmigung von Alde. AUSTAUSCH DER STEUERPLATINE AUSTAUSCH DES LÜFTERS...
  • Seite 7 AUSTAUSCH DES BRENNERS AUSTAUSCH DER ZÜNDSTIFTE 1. Demontieren Sie die Serviceabdeckung der Heizung. Beim Wechsel der Zündstifte muss auch der Sensor . Lösen Sie den Lüfter gemäß Anleitung 3:2. gewechselt werden . Ziehen Sie das Sensorkabel (Abb. 4A) und die Zündstiftka- 1.
  • Seite 8 AUSTAUSCH DES MAGNETVENTILS AUSTAUSCH DES GEBERS 1. Demontieren Sie die Serviceabdeckung der Heizung. 1. Demontieren Sie die Serviceabdeckung der Heizung. . Ziehen Sie den Stecker (Abb. 1J) von der Platine. . Ziehen Sie den 6-poligen Stecker (Abb. 10A) von . Schrauben Sie die Gasleitung (verwenden Sie ein der Platine ab.
  • Seite 9 VERSCHIEDENE FEHLERMELDUNGEN Die Heizung zündet, aber geht wieder aus. Mögliche Fehlerquellen: AUF DEM PANEL • Zu geringer Gasdruck. ACHTUNG! Fehlermeldungen werden nur angezeigt, wenn • Abgas-/Ansaugschläuche beschädigt oder fehlerhaft das Panel in Ruhestellung steht. montiert. GAS OUT wird zurückgestellt, indem der Hauptschalter •...
  • Seite 10 OHEAT  SERIAL Verursacht durch: Verursacht durch: Der rote Sensor am Heizungskörper (Überlastungsschutz) hat Kommunikationsfehler zwischen Heizung und Panel. eine Temperatur über 95°C oder einen Kontaktfehler registriert. Mögliche Fehlerquellen: • Bruch der Datenleitungen zwischen Heizung und Panel. Mögliche Fehlerquellen: • Siehe OHEAT 1 •...
  • Seite 11 SCHALTPLAN FÜR BEDIENUNGSTAFEL...

  • Seite 12: Explosionszeichnung

    ExPLOSIONSZEICHNUNG...
  • Seite 13 ARTIKELNUMMERN ZUR ExPLOSIONSZEICHNUNG (FÜR ERSATZTEILE, SIEHE SEITE 1) 1. 010 19 Serviceabdeckung 21. 010 1 Zündstift 2. 010 18 Serviceklappe 22. 010 18 Mutter 3. 010 1 Gehäuse 23. 010 181 Schraube 4. 010 0 Platine 2 kW 24. 010 1 Fühler 010 0 Platine 3 kW 25.
  • Seite 14 ERSATZTEILE 1. 000  Lüfter komplett 1. 010 01 Brenner komplett 2. 010 0 Magnetventil komplett 1. 010 0 Platine 2 kW 1. 010 0 Gebersatz komplett 2. 010 0 Platine 3 kW 2. 010 0 Zündstift /Sensorstift...
  • Seite 16 Alde International Systems AB Wrangels allé 90 • Box 11066 • S-291 11 Färlöv • Sweden Tel +46 (0)44 712 70 • Fax +46 (0)44 718 48 • www.alde.se • info@alde.se...
