5:10 INSTALLATION AV SÄKERHETS-/AVTAPPNINGSVENTIL
Alde säkerhets-/avtappningsventil installeras på kallvattenslangen in till varmvattenberedaren.
VIKTIGT
OBSERVERA
Säkerhets-/avtappningsventilen får inte installeras hö-
gre än slanganslutningen.
ATTENTION
VOORZICHTIG
1. Borra ett hål Ø 16 mm i golvet för avtappningsslangen och skruva därefter fast säkerhets-/avtappningsventilen i golvet.
2. Montera slanganslutningen (figur H 21) på ingående nippel.
3. Anslut säkerhets-/avtappningsventilen till slanganslutningen.
4. Montera därefter vinkelanslutningen med inbyggd luftningsventil på utgående anslutning (figur H 25). Denna instal-
leras på samma sätt som slanganslutningen. Montera luftningsslangen (figur H 20) på ventilens slangstos och dra
ut slangen genom golvet. Slangen snedkapas i 30° vinkel från färdriktningen under fordonet (figur G). Slangen får
inte blockeras.

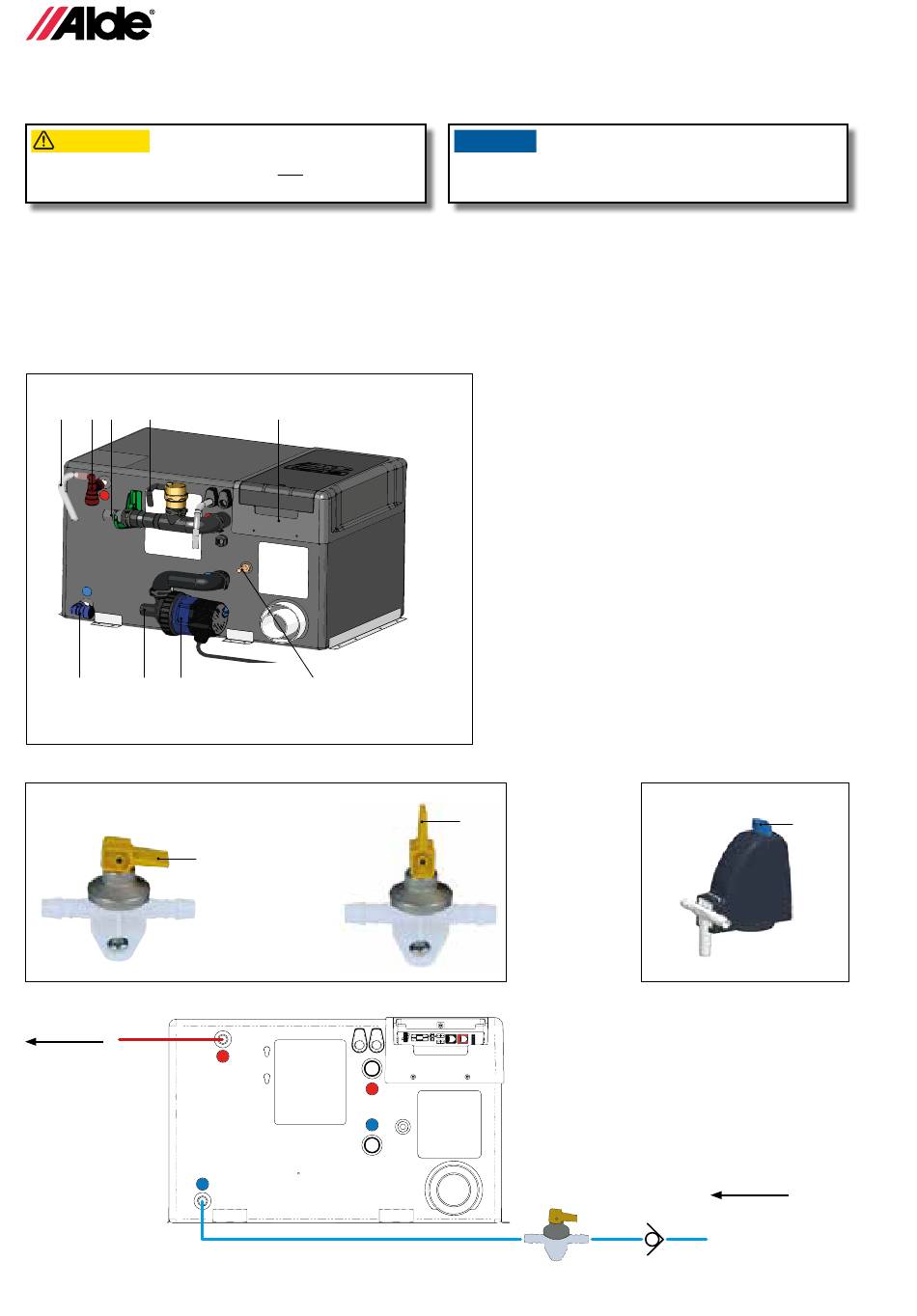

Figur H
20 21 22 23
25 26 27
Figur I
Stängd
M
Varmvatten ut från
varmvattenberedaren
12 14
24
28
Öppen
OBS
Endast Alde originalventiler får användas.
M
Figur J
K
Färskvatten från
vattentank
max. 0,3 MPa (3 bar)
