Alde Compact 3020 HE Montageanleitung Seite 193

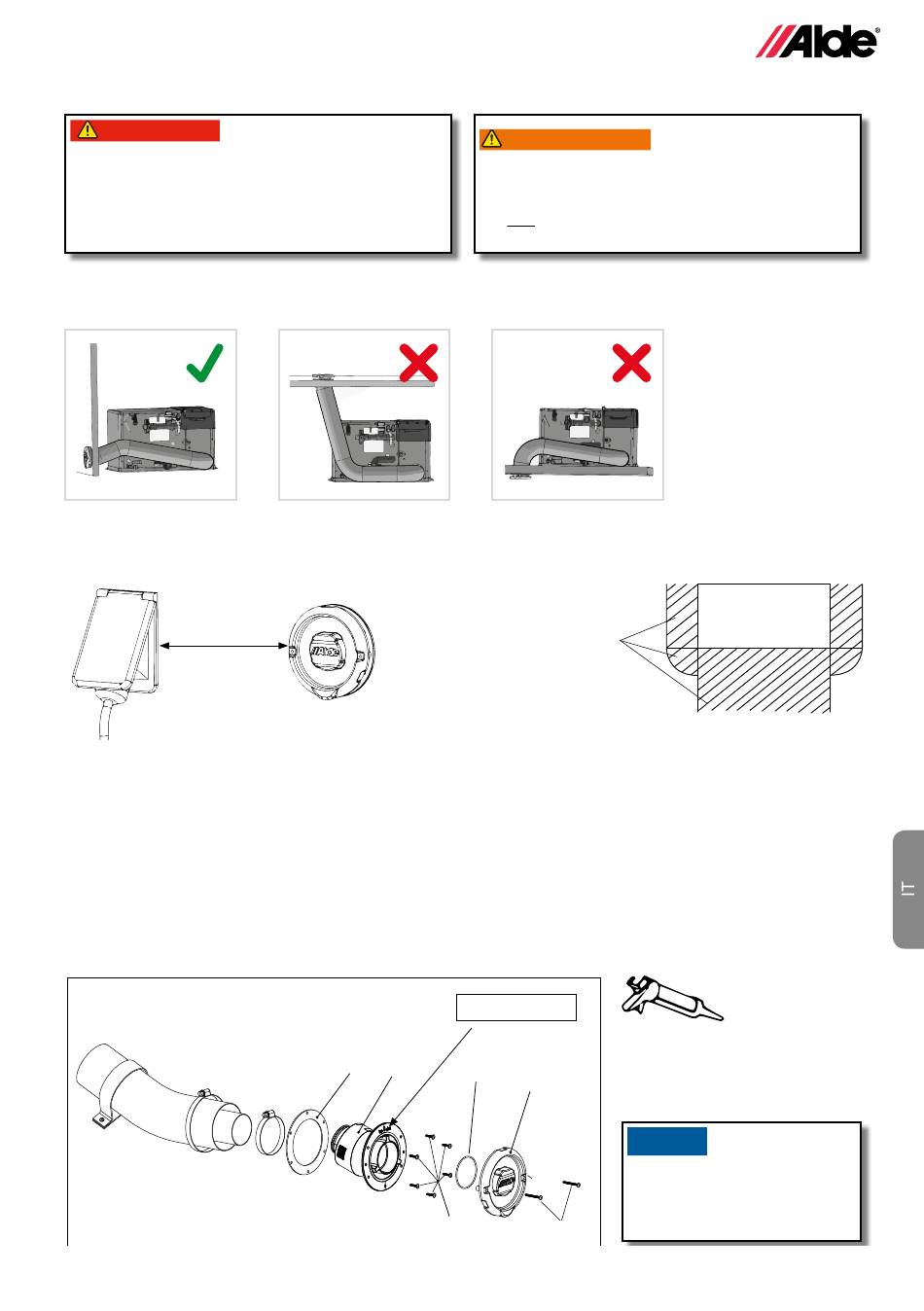

5:5 INSTALLAZIONE DI UNA CANNA FUMARIA A PARETE
PERICOLO AVVELENAMENTO DA MONOSSIDO
DI CARBONIO
FARA
Se l'impianto di riscaldamento non è stato installato e
non viene utilizzato correttamente, durante il funziona-
DANGER
mento a GPL produce il pericoloso gas monossido di
GEFAHR
carbonio (CO).
FARE
• La caldaia deve essere installata soltanto con una canna fumaria originale Alde a parete, non installare mai la canna
DANGER
fumaria a parete attraverso il pavimento o il tetto del veicolo. La canna fumaria non deve essere ostruita. Nella scelta
PELIGRO
dell'ubicazione ricordare che deve esserci una ventilazione adeguata per disperdere i gas di scarico nell'ambiente.
• La canna fumaria a parete va montata su una superficie più piatta possibile che permetta all'aria di circolare libe-
VAARA
GEVAAR
Parete
ramente attorno alla canna fumaria.
• La distanza minima da qualunque parte sporgente deve essere di 200 mm.
• La distanza minima da una presa dell'aria di ventilazione o da una finestra apribile deve essere di 300 mm. La canna
fumaria non deve essere installata sotto una finestra apribile o una presa d'aria, vedere disegno sottostante.
> 200 mm
Se la canna fumaria deve essere installata a distanze più ridotte rispetto a quanto sopra specificato, è necessario instal-
lare un interruttore per finestra aperta (art. N. 3010 280) che provvede a spegnere la caldaia alimentata a GPL quando la
finestra è aperta. Per essere certi che la caldaia funzioni in modo appropriato, nessun oggetto dovrebbe essere installato
in un raggio di 300 mm attorno alla canna fumaria (anche se non si tratta di un obbligo di legge). Le norme nazionali che
regolano la materia devono essere sempre rispettate.
• La distanza fra la canna fumaria e una presa d'aria sotto il veicolo deve essere di almeno 300 mm.
• La distanza fra la canna fumaria e un punto di rifornimento carburante o di ventilazione per il carburante deve
essere di almeno 500 mm.
• Contrassegnare il punto in cui andrà installata la canna fumaria. Praticare poi un foro da Ø 83 mm attraverso
la parete esterna del veicolo. Innanzitutto applicare la guarnizione (Figura D 7) poi fissare saldamente la canna
fumaria (Figura D 8) in sede con sei viti autofilettanti (Figura D 9). Se la superficie è corrugata, ad esempio si
tratta di una lamiera di metallo battuto, applicare un sigillante per carrozzerie di automobili attorno alla guarni-
zione. Tenere presente che la canna fumaria va installata con il gomito rivolto verso l'alto, a questo scopo è con-
trassegnata dalla scritta ALTO (TOP OBEN). Poi fissare il tappo di plastica (Figura D 10a) e l'O-ring (Figura D
10b), utilizzando le due viti incluse (Figura D 11).
Figura D
Le temperature dei gas di scarico del bruciatore a GPL
possono raggiungere i 200 °C.
–
alla canna fumaria.
Soffitto
Zona proibita
TOP OBEN
7
8
10b
9
RISCHIO DI INCENDIO/
AVVERTENZA
ESPLOSIONE
VARNING
AVERTISSEMENT
Non mettere materiali e liquidi combustibili vicino
WARNUNG
ADVARSEL
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
Pavimento
NOTA S la superficie è corrugata,
ad esempio si tratta di una lamiera
di metallo battuto, applicare un sigil-
10a
lante per carrozzerie di automobili
attorno alla guarnizione ( D.7).
AVVISO
La canna fumaria deve essere
montata con il gomito rivolto verso
l'alto (la canna fumaria a parete ri-
porta la scritta ALTO (TOP/OBEN).
11
Finestra
193 9
