5:5 SEINÄHORMIN ASENNUS
VAARA
HÄKÄMYRKYTYS
FARA
Tämä lämmitysjärjestelmä voi tuottaa vaarallista hiilimo-
noksidia (CO) kaasua nestekaasukäytössä, jos sitä ei
DANGER
ole asennettu ja sitä ei käytetä oikein.
GEFAHR
FARE
• Lämmitin on asennettava alkuperäisellä Alde-seinähormilla. Seinähormia ei saa koskaan asentaa lattiaan tai kat-
toon. Hormia ei saa tukkia. Muista paikkaa valittaessa, että pakokaasuille on oltava riittävä tuuletus ulkoilmaan.
DANGER
• Seinähormi on asennettava mahdollisimman tasaiselle seinäpinnalle, jotta ilma pääsee kiertämään vapaasti hormin ohi.
PELIGRO
PERICOLO
Seinä
GEVAAR
• Etäisyyden sivusuunnassa on oltava vähintään 200 mm ulkoneviin osiin.
• Etäisyyden sivusuunnassa on oltava vähintään 300 mm avattavista ikkunoista ja tuuletusaukoista. Hormia ei saa
asentaa avattavan ikkunan tai tuuletusaukon alapuolelle.
•
> 200 mm
Jos hormi asennetaan tätä lähemmäksi, ikkunaan pitää asentaa ikkunakatkaisin (tuotenro 3010 280), joka katkaisee
kaasukäytön, kun ikkuna on auki. Jotta lämmitin toimisi tarkoitetulla tavalla, mitään esineitä ei saa asentaa 300 mm
säteelle hormista (ei lakisääteinen vaatimus). Kansallisia määräyksiä on aina noudatettava.
• Etäisyyden hormista ajoneuvon alla olevaan ilmanvaihtoaukkoon on oltava vähintään 300 mm.
• Etäisyyden hormista polttoaineen tankkausaukkoon on oltava vähintään 500 mm.
• Merkitse hormin asennuspaikka. Poraa ulkoseinään Ø 83 mm reikä. Asenna ensin tiiviste (kuva D 7) ja ruuvaa sen
jälkeen hormi (kuva D 8) kiinni kuudella itsekierteittävällä ruuvilla (kuva D 9). Jos pinta on rakenteista, esim. kuu-
lapäävasaroitua levyä, tiivisteen ympärillä on käytettävä koritiivisteainetta. Huomaa, että savupiippu asennetaan
mutka ylöspäin (savupiipussa on merkintä TOP OBEN). Asenna sen jälkeen muovisuojus (kuva D 10a) ja O-ren-
gas (kuva D 10b) toimitukseen sisältyvillä kahdella ruuvilla (kuva D 11)

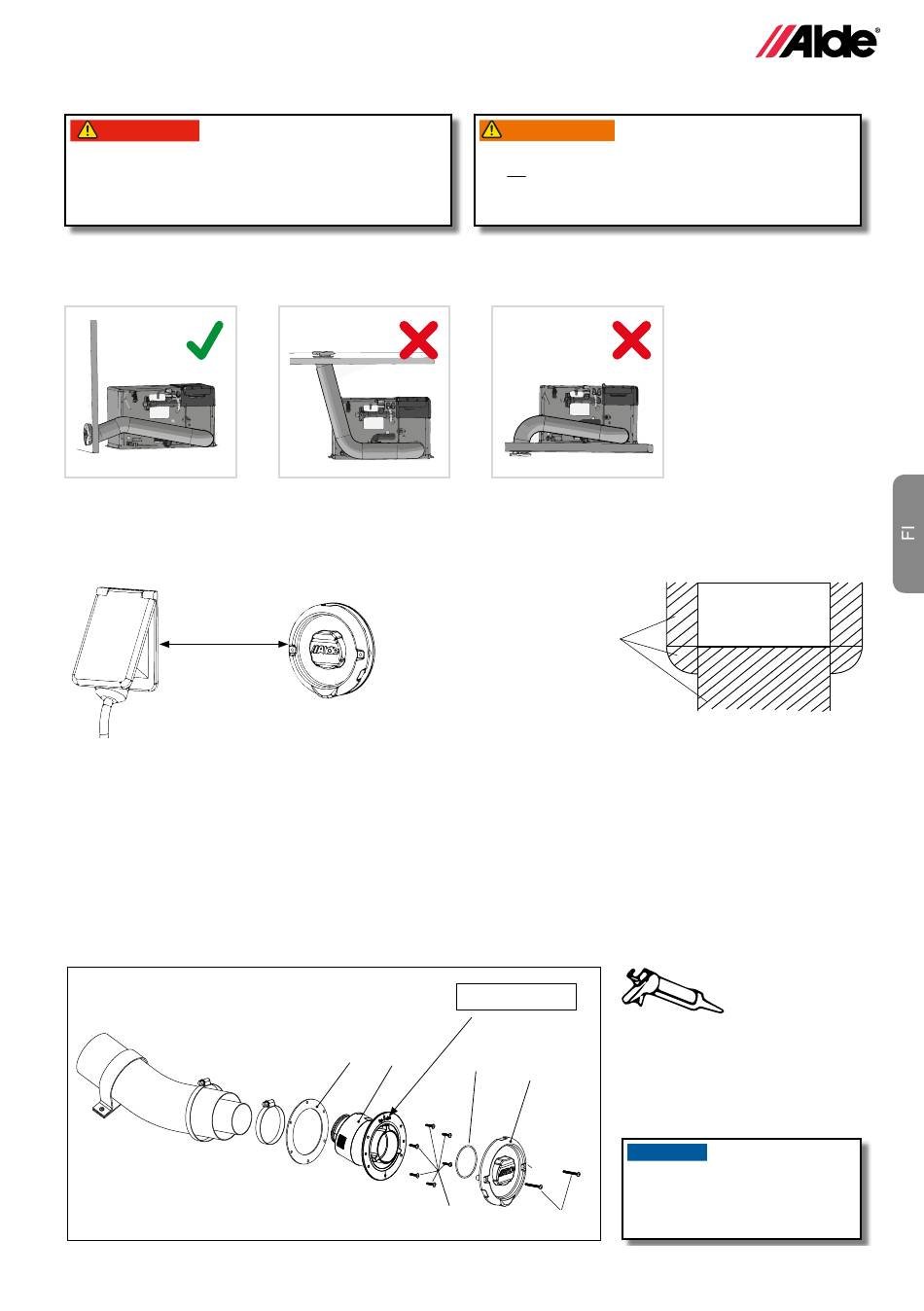

Kuva D
Nestekaasupolttimen pakokaasulämpötilat voivat olla jopa 200 °C.
–
Katto
Kielletty alue
TOP OBEN
7
8
10b
9
VAROITUS
TULIPALO / RÄJÄHDYSVAARA
VARNING
Älä aseta palavia materiaaleja tai nesteitä savupiipun lähelle.
AVERTISSEMENT
WARNUNG
ADVARSEL
WARNING
ADVERTENCIA
AVVERTENZA
WAARSCHUWING
Lattia
HUOM! Jos pinta on raken-
teista, esim. kuulapäävasa-
roitua levyä, tiivisteen ympä-
10a
rillä on käytettävä
koritiivisteainetta. (D.7).
HUOMAUTUS
Hormi on asennettava mutka
ylöspäin (seinähormi on myös
11 merkitty TOP/OBEN).
Ikkuna
9 115
