Alde Compact 3020 HE Montageanleitung Seite 10

5:3 INSTALLATION AV VÄRMEPANNA
OBS
Värmepannan får inte placeras i passagerarutrymmet
på fordon av typ M2 resp. M3.
• Värmepannan placeras lämpligast i garderob eller förrådsutrymme, men kan även placeras inuti fordonets dubbelgolv.
Vid placering utanför fordonet ska värmepannan byggas in i ett slutet utrymme så att den skyddas mot vattenstänk,
avgaser m m. Vid val av placering ska också hänsyn tas så att serviceluckan kan demonteras (Figur A.1) samt att
utrymme finns för byte av komponenter vid service.
Tänk på att värmepannan ska kunna demonteras för service/byte.
• Dataskylten (Figur A.2) på värmepannan ska vara läsbar efter installation.
• Inbyggnadsmåtten enligt Figur A är rekommenderade minimimått vid montering av värmepanna.
• Utrymmet där värmepannan installeras måste vara ventilerat, ventilationsarea minst 70 cm
• Värmepannan skruvas fast i golvet genom fästkonsolernas hål (Figur A.2).

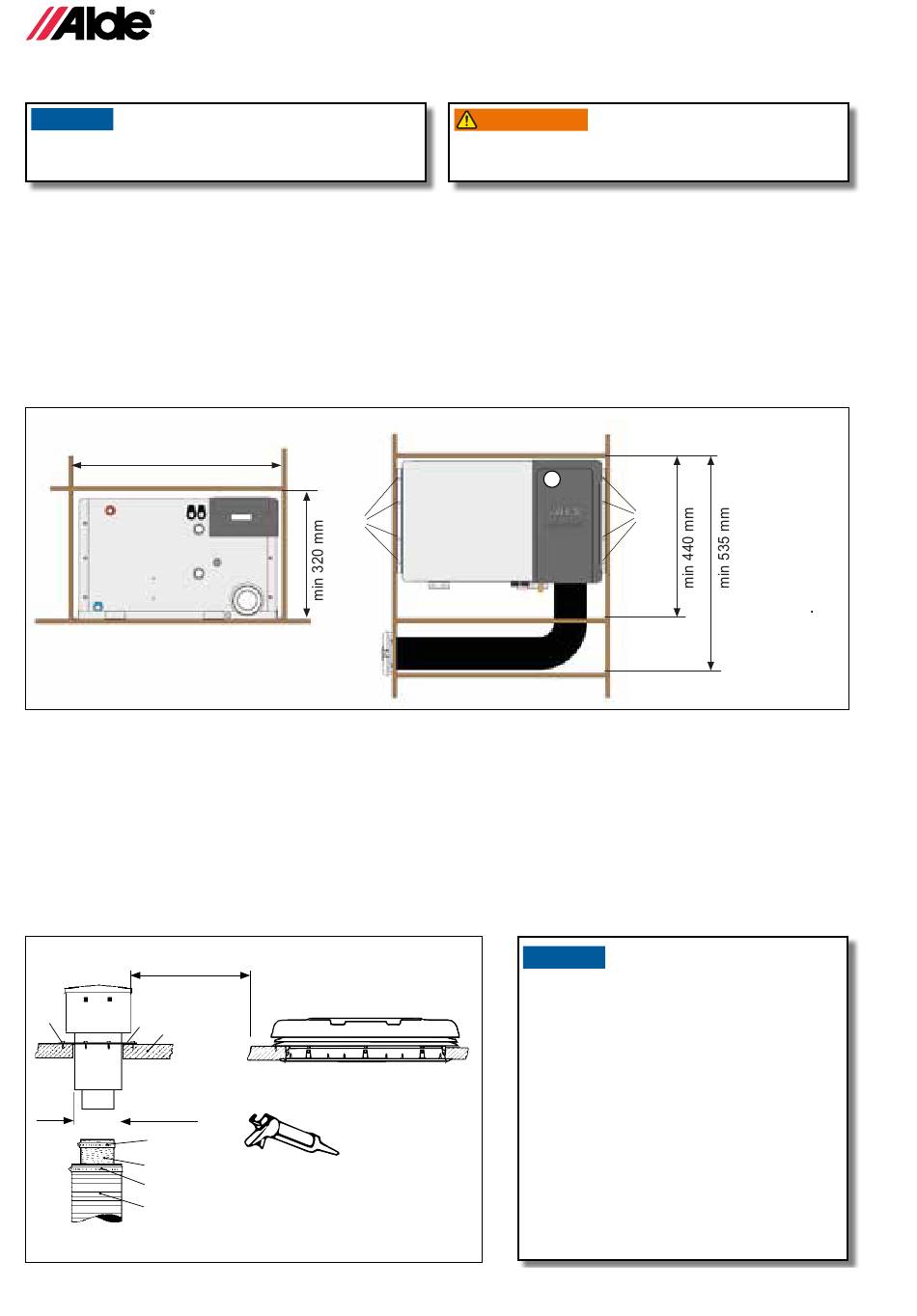

Figur B. Monteringsmått Alde Compact 3020
min 520 mm
1. Servicelucka
2. Hål för fastskruvning
5:4 MONTERING AV TAKSKORSTEN
• Värmepannan får endast förses med Alde originalskorsten.
• Skorstenen får inte blockeras.
• Takskorstenen bör installeras på vågrätt underlag (taklutning max. 30° kan accepteras).
• Föremål får ej installeras på taket inom en radie på 200 mm från skorstenen.
• Avstånd i sidled till ventilationsintag ska vara minst 300 mm.
• Märk ut centrum där skorstenen ska installeras och borra ett hål Ø 76 mm genom taket.
• Montera skorstenen uppifrån taket. Täta mellan fästbricka (figur C 4) och tak (figur C 5) med tätningsmedel för
karosseribruk samt skruva fast skorstenen med 6 st. gängpressande skruvar (figur C 6).
Figur C
> 300 mm
6
4 5
Ø 76 mm
13
12
15
14
8 10
2
OBS! Täta mellan fästbricka
(figur C 4) och tak (figur C 5)
med tätningsmedel för karos-
seribruk.
VASSA KANTER KAN ORSAKA
VARNING
SKÄRSKADOR
ADVARSEL
Använd alltid skyddshandskar för att förhindra skador
orsakade av vassa kanter under installationen.
AVERTISSEMENT
WARNUNG
AVVERTENZA
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
1
OBS
Vid skorstensinstallation för byggnad
gäller följande:
Vid vertikal takmontering av skorsten ska
mynningen i sin helhet befinna sig minst
0,3 m i rät vinkel från takets yta.
Vid montering ut från vägg ska mynningen
vara placerad:
• Minst 2 m ovan mark.
• Minst 1 m från öppningsbart fönster.
• Minst 1,5 m från ventilationsöppning.
• Minst 0,5 m från dörr.
• Ej inom ett område 45° mellan yttervägg
och takfot/ränna.
.
2
