8. INSTALLATIEVOORSCHRIFTEN – BEDIENINGSPANEEL 3020 013
Bedieningspaneel 3020 013 is bestemd voor de Alde Compact 3020 HE ketel.
Het bedieningspaneel moet ten minste één meter boven de vloer worden geplaatst, maar niet te dicht bij het plafond. Het mag
evenmin op een buitenmuur worden geplaatst of dicht bij voorwerpen die warmte uitstralen, zoals een cd-speler, koelkast of
lampen, aangezien dat tot onjuiste temperaturen kan leiden. De ruimte achter het paneel moet goed geventileerd zijn. Indien de
kamerthermostaat op het paneel nog steeds wordt beïnvloed, moet er een externe sensor op het paneel worden aangesloten.

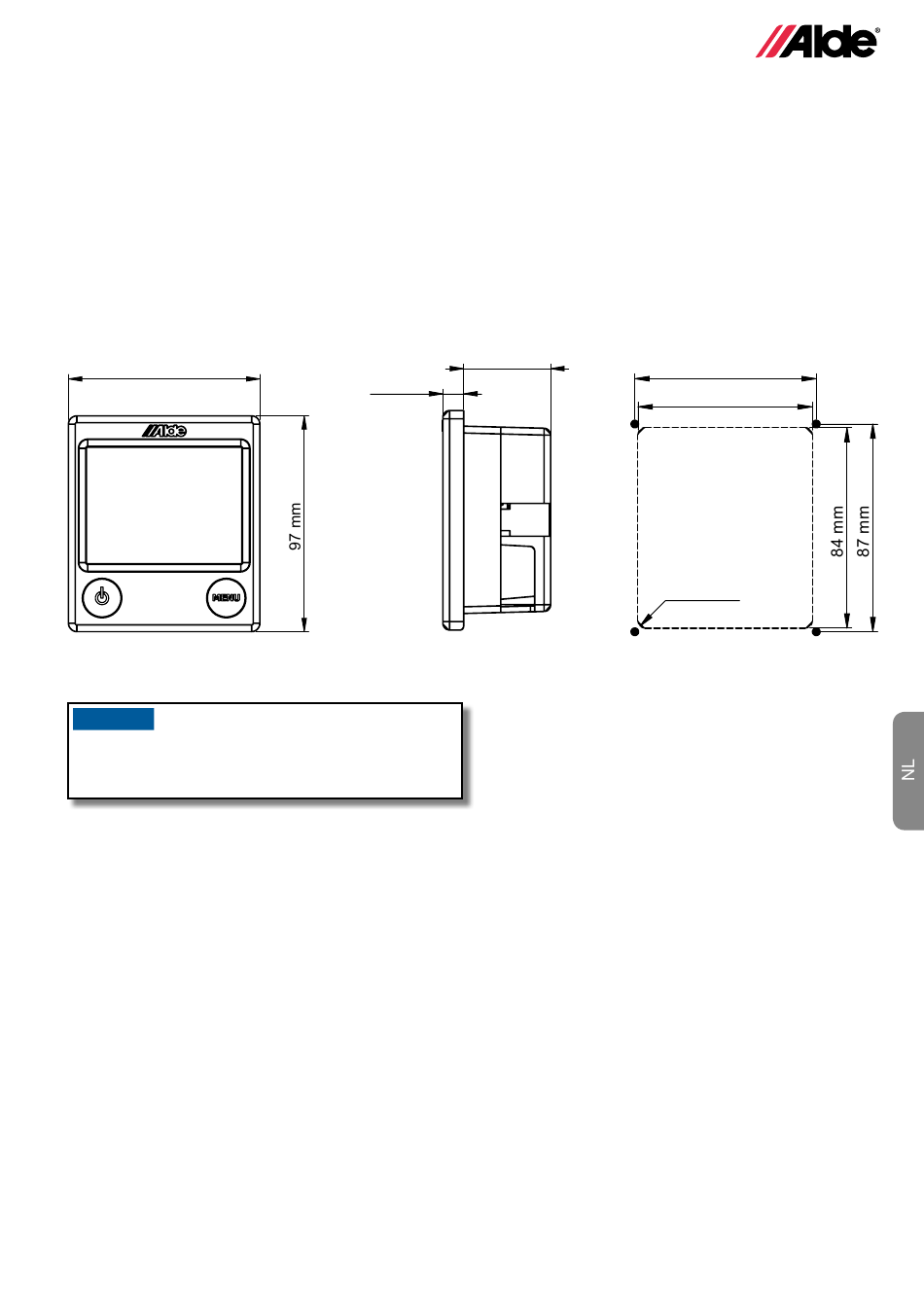

Maak een gat voor het bedieningspaneel op de wijze die in afbeelding C wordt aangegeven. Schroef het bedienings-
paneel zorgvuldig vast en druk de voorkap op zijn plaats. Zet de kabel met klemmen vast om druk op de klemmen-
strook van het paneel te voorkomen.
Maak een gat voor het paneel op de wijze die in afbeelding C wordt aangegeven. Schroef het paneel vast en druk de
voorkap erop. Gebruik clips om de kabels te bevestigen om slijtage aan de klemmenstrook van het paneel te voorkomen.
