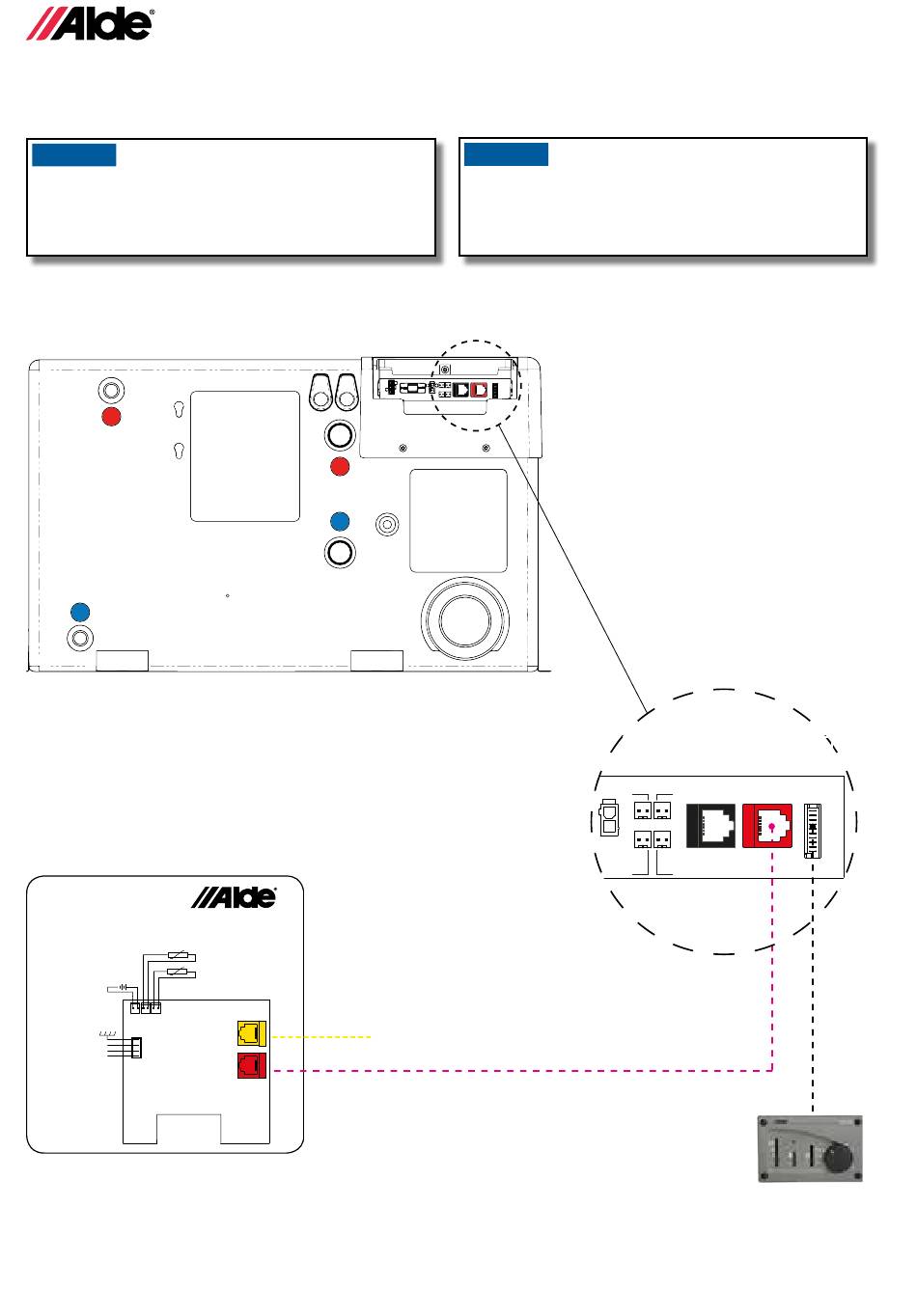

8:1 CONEXIÓN DE CABLES DEL COMPACT 3020 HE Y EL PANEL CONTROL
• Conecte la caldera y el panel de control tal como se muestra en el diagrama siguiente.
AVISO
No junte con abrazaderas ni bridas los cables de 12 V o
de los sensores con los cables de 230 V. Es preferible
que unos cables y otros no estén cerca. Si se juntan los
cables aumenta el riesgo de funcionamiento incorrecto.
Panel de control trasero
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
254
18
3020
Bed
Sofa
CI Bus
Heater
AVISO
Para protegerse contra averías, utilice únicamente
cables originales Alde
Fuse 3,15 A
12 V DC
Conexión de bus CI
apantallados para CEM.
,
Placa de circuito de la caldera
Alde Compact 3020 HE
Load Outdoor
monitor sensor
Tin bus Control panel
E F
D I
12 V
pump
External Window
start sensor
Panel mecánico 3010 214
Option board/
Mechanical panel
