Alde Compact 3020 HE Montageanleitung Seite 151

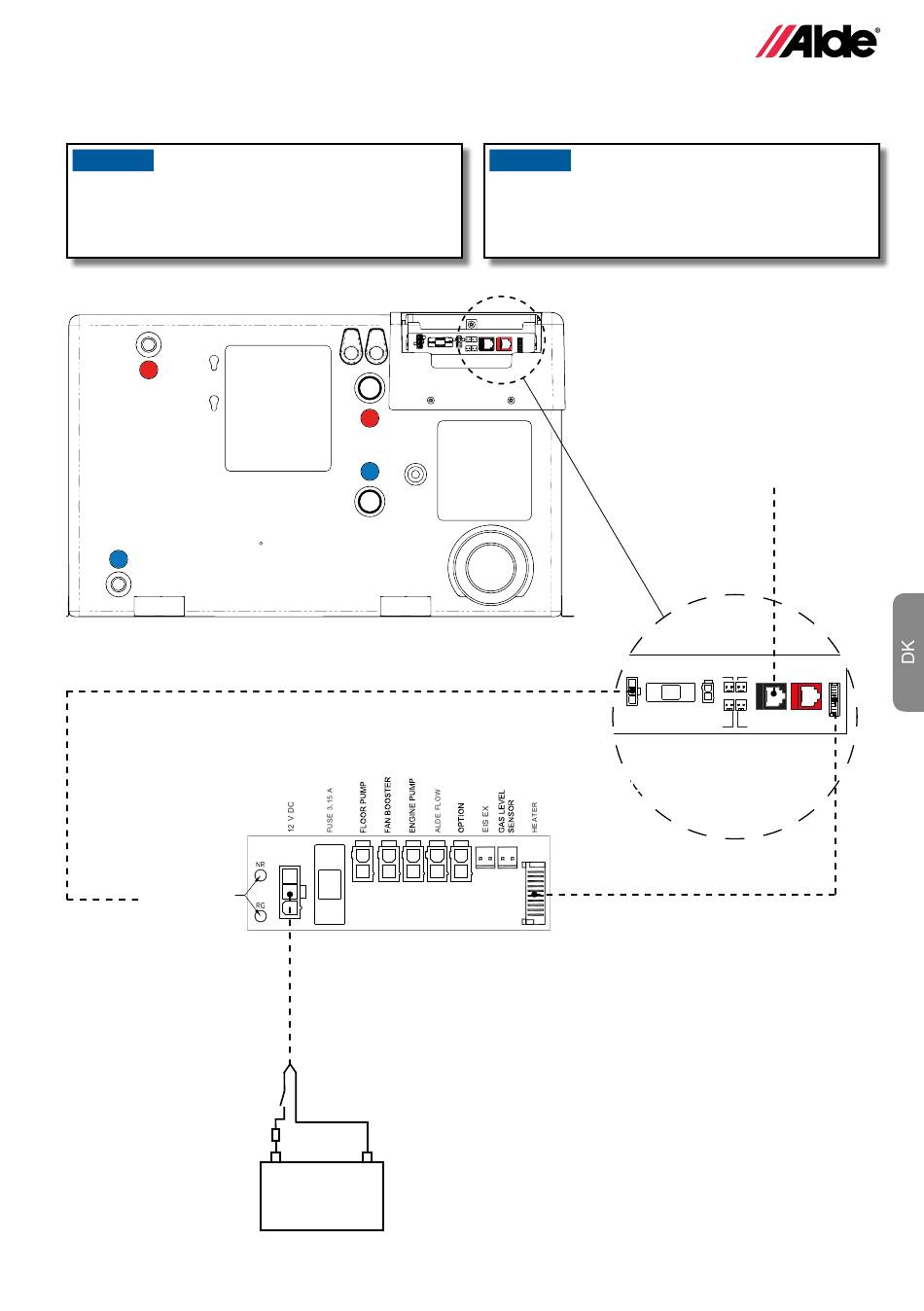

9. KABELTILSLUTNING COMPACT 3020 HE OG VALGFRIT KORT
Tilslut tilbehør til kedlen som vist i diagrammet nedenfor.
VIGTIGT
Undlad at klemme eller binde 12 V-kabler eller følerkab-
ler sammen med 230 V-kabler. Kablerne bør helst ikke
placeres tæt på hinanden. Hvis kablerne bundtes, øges
risikoen for funktionsfejl.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Valgfrit kort til Compact 3020 HE
-
+
12V DC
VIGTIGT
Brug kun originale Alde kabler
elektromagnetisk kompatibilitet for at beskytte mod
funktionsfejl.
* Truma AC og iNet er tilsluttet TIN
Bus-porten.
* Den automatiske klimakontrol fun-
gerer med:
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(serienummer> 23091001)
Saphir compact har brug for en Truma adapter 40090-69300
Fuse 3,15 A
12 V DC
Printkort på Compact
3020 HE kedel
(tilbehør)
afskærmede kabler for
,
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
