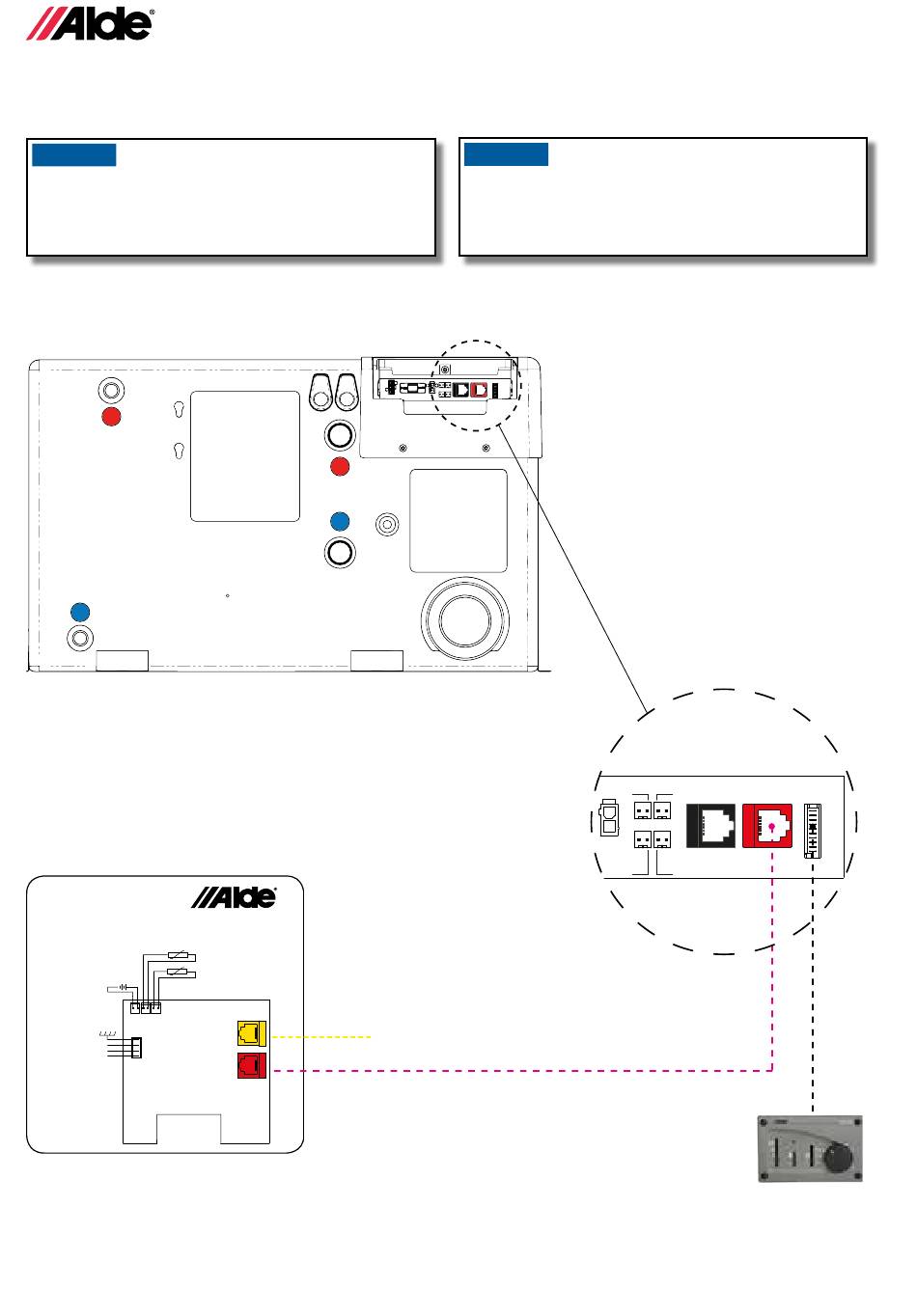

8:1 KABELTILKOBLING COMPACT 3020 OG KONTROLLPANEL
• Koble kjelen og kontrollpanelet som vist i diagrammet nedenfor.
MERK
Ikke klem fast eller bind 12 V-kabler eller sensorkabler
sammen med 230 V-kabler. Kablene skal helst ikke
plasseres nær hverandre. Hvis kablene buntes, øker
faren for funksjonsfeil.
Kontrollpanel bak
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
280
18
3020
Bed
Sofa
CI Bus
Heater
MERK
For å beskytte mot funksjonsfeil må du kun bruke origi-
nale kabler fra Alde
Fuse 3,15 A
12 V DC
CI Bus-tilkobling
som er skjermet mot EMC.
,
Kretskort på kjelen
Compact 3020 HE
Load Outdoor
monitor sensor
Tin bus Control panel
E F
D I
12 V
pump
External Window
start sensor
Mekanisk panel 3010 214
Option board/
Mechanical panel
