Alde Compact 3020 HE Montageanleitung Seite 170

5:10 INSTALLATIE VAN VEILIGHEIDS-/AFTAPKLEP
De Alde-veiligheids-/aftapklep moet gemonteerd worden op de koudwaterslang waar deze de boiler ingaat.
VOORZICHTIG
OBSERVERA
De veiligheids-/aftapklep mag niet hoger zijn gemon-
teerd dan de slangaansluiting.
ATTENTION
VORSICHT
1. Boor voor de aftapslang een Ø 16 mm gat in de vloer en schroef de veiligheids-/aftapklep goed vast op de vloer.
2. Bevestig de slangaansluiting (afbeelding H 21) op de inlaatnippel.
3. Sluit de veiligheids-/aftapklep aan op de slangaansluiting.
4. Bevestig vervolgens de elleboogaansluiting met de ingebouwde ontluchtingsklep op de uitlaataansluiting (afbeel-
ding H 25). Deze moet op dezelfde manier worden bevestigd als de slangaansluiting. Bevestig de ontluchtings-
slang (afbeelding H 20) op de slangaansluiting van de klep en trek de slang door de vloer naar buiten. Snijd de
slang onder het voertuig schuin af in een hoek van 30°, gezien tegen de rijrichting in (afbeelding G). De slang mag
niet geblokkeerd worden.

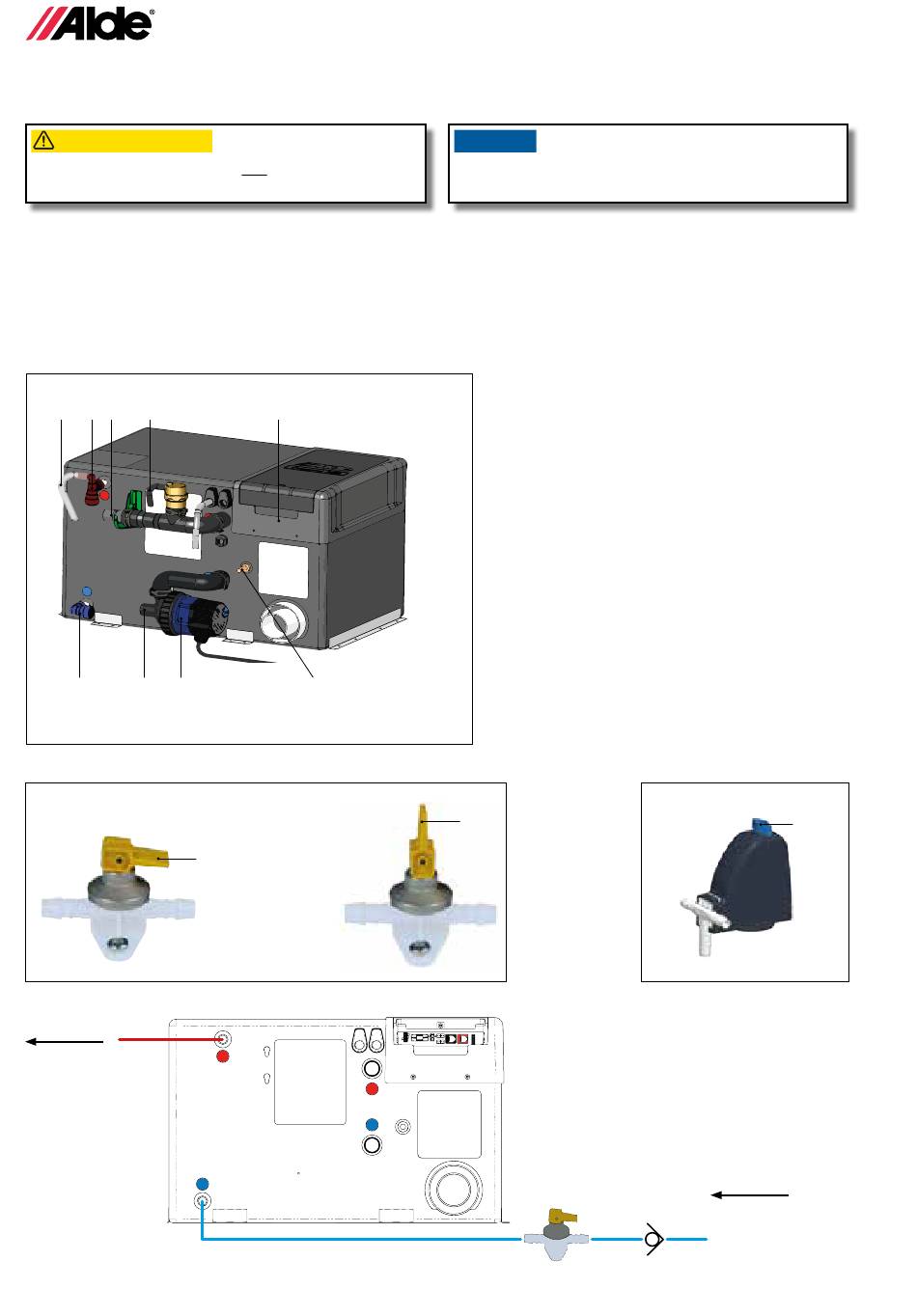

Afbeelding H
20 21 22 23
25 26 27
Afbeelding I
Gesloten
M
Warm water uit de
boiler
12 170
24
28
Geopend
PAS OP
Er mogen alleen originele Alde-kleppen worden gebruikt.
M
Afbeelding J
K
Vers water uit
watertank
max. 0,3 MPa (3 bar)
