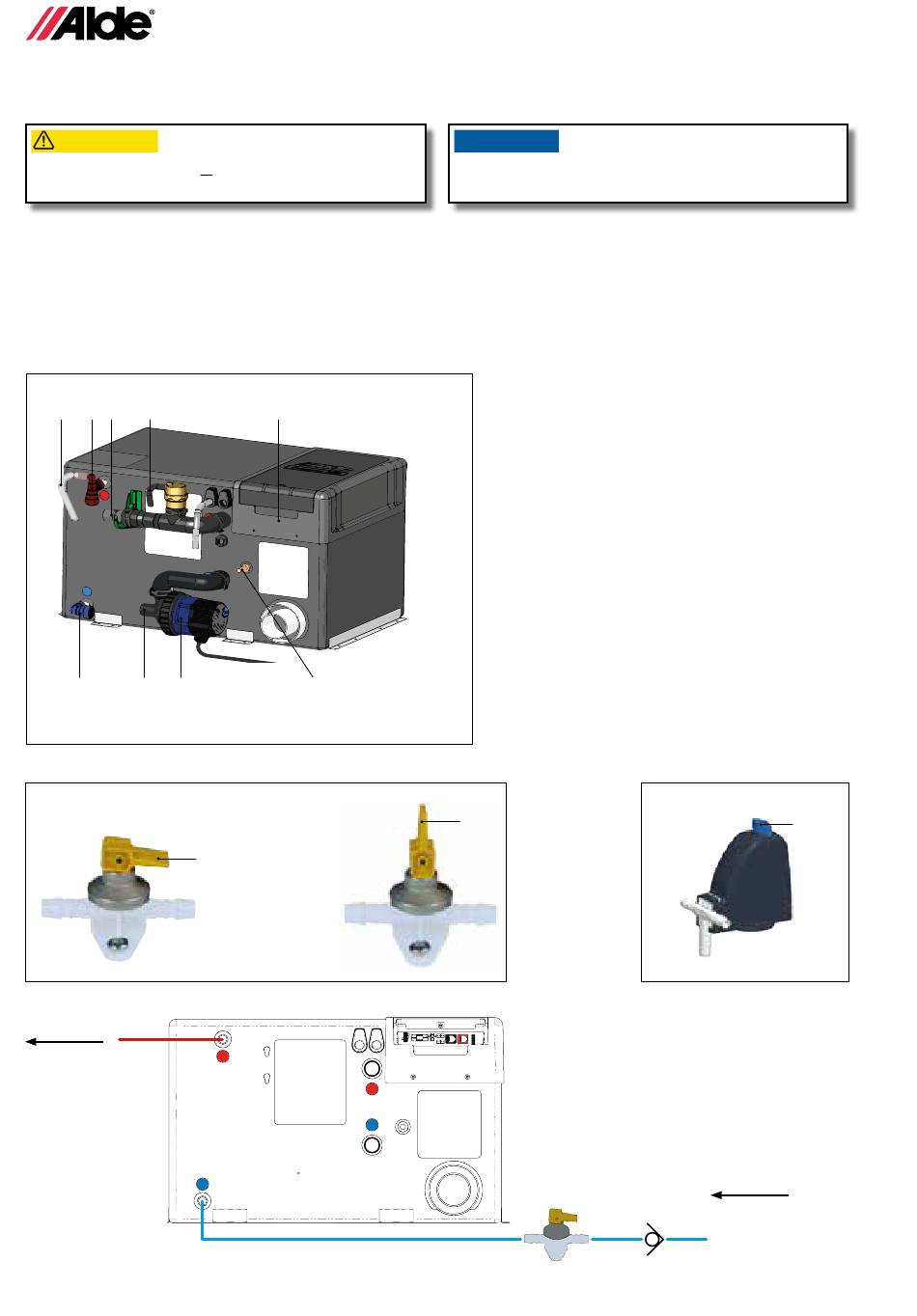

Alde Compact 3020 HE Montageanleitung Seite 118

5:10 VARO-/TYHJENNYSVENTTIILIN ASENNUS
Alden varo-/tyhjennysventtiili on asennettava kylmävesiletkuun, joka menee lämminvesivaraajaan.
HUOMIO
OBSERVERA
Varo-/tyhjennysventtiiliä ei saa asentaa letkuliitännän
yläpuolelle.
ATTENTION
VOORZICHTIG
1. Poraa lattiaan Ø 16 mm reikä tyhjennysletkulle, ja kierrä sitten varo-/tyhjennysventtiili tiukasti kiinni lattiaan.
2. Asenna letkuliitäntä (kuva H 21) tulonippaan.
3. Liitä varo-/tyhjennysventtiili letkuliitäntään.
4. Asenna sitten sisäänrakennetulla ilmausventtiilillä varustettu kulmaliitäntä lähtöliitäntään (kuva H 25). Se on asen-
nettava samalla tavalla kuin letkuliitäntä. Asenna ilmausletku (kuva H 20) venttiilin letkuliittimeen ja vie letku lattian
läpi. Katkaise letku niin, että se on 30° alaviistoon ajoneuvon takaosaa kohti (kuva G). Letkua ei saa tukkia.
Kuva H
20 21 22 23
25 26 27
Kuva I
Kiinni
M
Lämminvesi läm-
minvesivaraajasta
12 118
24
28
Auki
HUOMAUTUS
Vain alkuperäisiä Alde-venttiilejä saa käyttää.
M
Kuva J
K
Makeavesi
vesisäiliöstä
maks. 0,3 MPa (3 bar)
