8. INSTRUCCIONES DE INSTALACIÓN – PANEL DE CONTROL 3020 013
El panel de control 3020 013 se ha diseñado para la caldera Alde Compact 3020 HE.
El panel de control debe situarse como mínimo un metro por encima del suelo, pero no demasiado cerca del techo. Tam-
poco debe situarse en una pared exterior ni cerca de elementos que radien calor, como un reproductor de CD, refrigera-
dor o lámparas, pues podría provocar temperaturas incorrectas. El espacio detrás del panel debe estar bien ventilado. Si
el termostato de temperatura ambiente del panel sigue afectado, puede conectarse al panel un sensor externo.

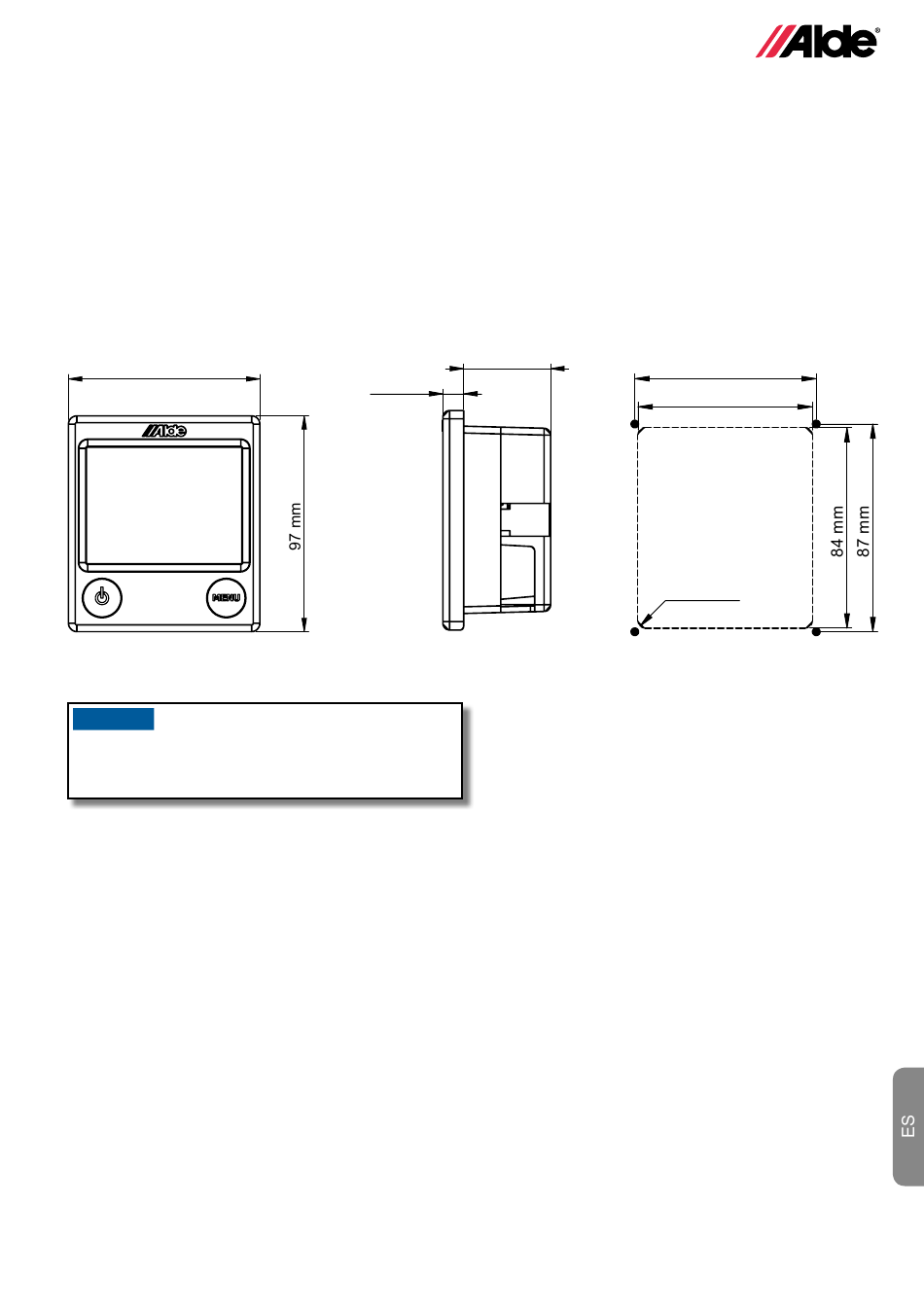

Haga un orificio para el panel de control tal como se muestra en la figura C. Atornille firmemente el panel de control en
su sitio y presione la tapa delantera en su posición. Fije el cable con bridas para impedir cualquier tensión en la tira de
terminales del panel.
Haga un orificio para el panel tal como se muestra en la figura C. Atornille el panel en su sitio y presione la tapa delan-
tera sobre el mismo. Fije el cable con presillas para impedir el desgaste de la tira de terminales del panel.
86 mm
A.
AVISO
Si la temperatura ambiente del panel se ve afectada
por algún electrodoméstico, debería conectarse al pa-
nel un sensor externo
(n.º art. 3010 346)
38,5 mm
9 mm
B.
.
76 mm
73 mm
R3(4x)
C.
