Alde Compact 3020 HE Montageanleitung Seite 244

5:3 INSTALACIÓN DE LA CALDERA
AVISO
La caldera no debe colocarse en la zona de pasajeros
de un vehículo de tipo M2 o M3.
• El mejor lugar para la caldera es un guardarropa o espacio de almacenamiento, pero también puede colocarse en el
doble suelo del vehículo. Si se coloca fuera del vehículo la caldera debe montarse en un espacio cerrado para protegerla
de salpicaduras de agua, humos de escape, etc. Al elegir la ubicación, recuerde también que debe ser posible retirar el
panel de servicio (Figura A. 1) y que se debe dejar espacio para la sustitución de componentes durante las revisiones.
Tenga presente la necesidad de desmontar la caldera para su revisión/sustitución.
• La placa de características (Figura A. 2) de la caldera debe ser legible después de la instalación.
• Las dimensiones de instalación mostradas en la Figura Ason las dimensiones mínimas recomendadas para la
instalación de una caldera.
• La zona donde se instale la caldera debe estar ventilada, con una zona de ventilación de como mínimo 70 cm
• La caldera debe atornillarse firmemente al suelo a través de los orificios de las bridas de fijación (Figura A. 2).

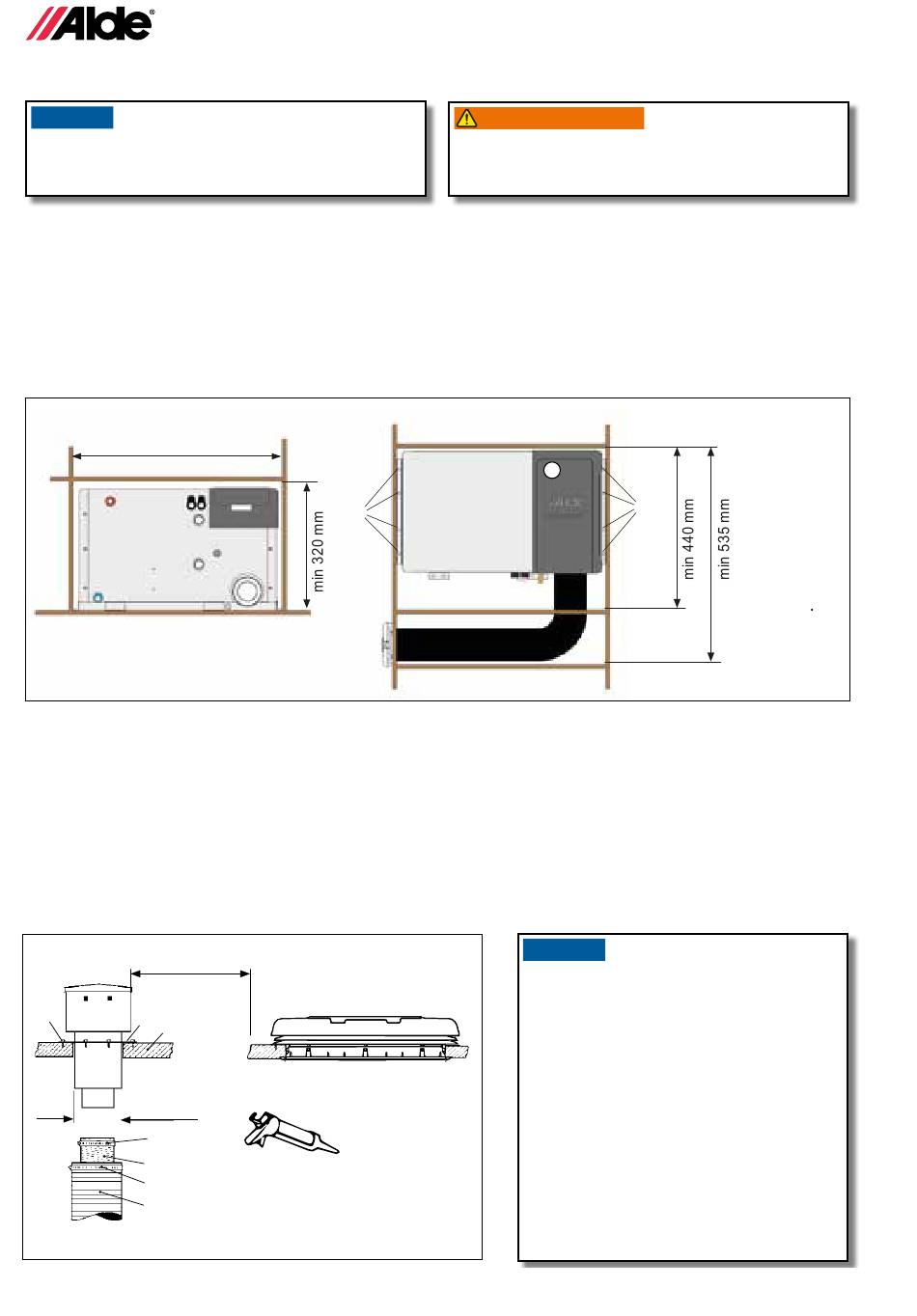

Figura B. Dimensiones de instalación – Alde Compact 3020
min 520 mm
1. Trampilla de inspección
2. Orificios para fijar con tornillos
5:4 MONTAJE DE UNA CHIMENEA DE TECHO
• La caldera solo debe incorporar una chimenea original de Alde.
• La chimenea no puede estar bloqueada.
• La chimenea de techo debe montarse en una superficie nivelada (aunque se acepta una inclinación máxima del techo de 30°).
• No debe montarse ningún elemento en el techo en 200 mm a la redonda de la chimenea.
• Debe haber una distancia lateral mínima de 300 mm respecto a cualquier toma de aire de ventilación.
• Marque el centro del orificio en el que se montará la chimenea y taladre un orificio de 76 mm de diámetro a través del techo.
• Monte la chimenea, trabajando de arriba del techo hacia abajo. Aplique un sellante para carrocerías de automóvil
entre la arandela de montaje (Figura C, 4) y el techo (Figura C, 5) y atornille firmemente la chimenea en su posición
con seis tornillos autorroscantes (Figura C, 6).
Figura C
> 300 mm
6
4 5
Ø 76 mm
13
12
15
14
8
244
2
NOTA Aplique un sellante para
carrocerías de automóvil entre
la arandela de montaje (Figura
C, 4) y el techo (Figura C, 5).
ADVERTENCIA
VARNING
Lleve siempre guantes protectores para evitar lesiones
AVERTISSEMENT
producidas por cantos afilados durante la instalación.
WARNUNG
WARNUNG
VAROITUS
ADVARSEL
AVVERTENZA
WAARSCHUWING
1
AVISO
Para la instalación de chimeneas en edifi-
cios, se aplica lo siguiente:
Para la instalación vertical de la chimenea en
el techo, la apertura debe ser en su totalidad
como mínimo de 0.3 m perpendicular a la
superficie del techo.
Para la instalación saliendo por la pared, la
apertura debe colocarse:
• A 2 m por encima del nivel del suelo
como mínimo.
• A 1 m de cualquier ventana practicable
como mínimo.
• A 1.5 m de las aperturas de ventilación
como mínimo.
• A 0.5 m de las puertas como mínimo.
• Fuera de un área de 45° entre la pared
exterior y aleros/canalones.
LOS BORDES AFILADOS
PUEDEN CAUSAR LE-
SIONES POR CORTES
2
.
