Alde Compact 3020 HE Montageanleitung Seite 145

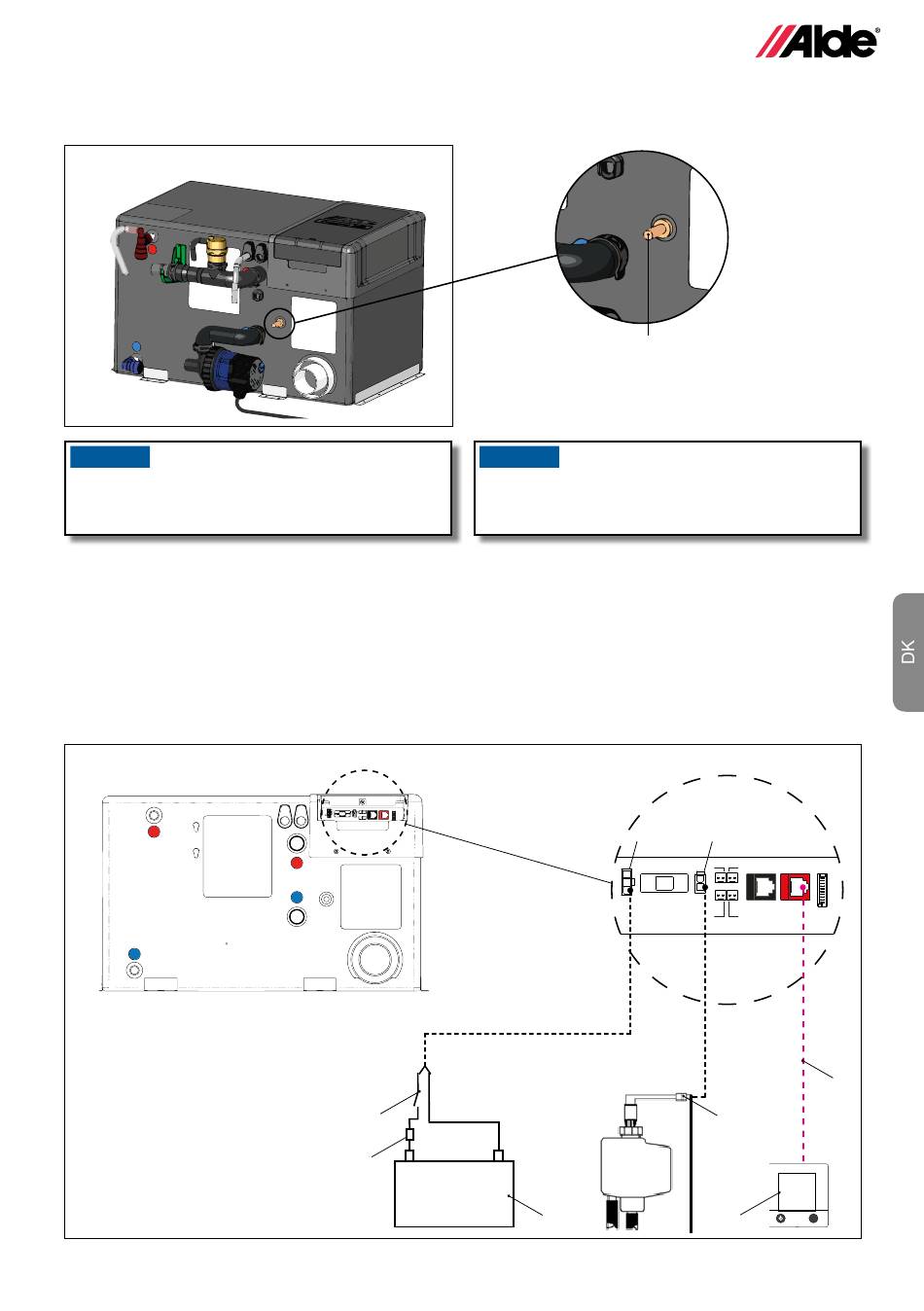

5:11 LPG-FORBINDELSE
Fjern beskyttelseshætten fra gasrøret på kedlen (figur K 29).
Figur K
VIGTIGT
Nuværende nationale regler skal overholdes ved instal-
lation af LPG-systemer.
• LPG-installationen til kedlen skal udføres med 8 mm kobber- eller stålrør og forbindes med kedlens gasrør med
en kompressionskobling. Vær ved trækningen af rør opmærksom på, at alle forbindelser/koblinger skal være let
tilgængelige, og at det skal være muligt at demontere kedlen til service.
• LPG-forbindelsen til kedlen skal have en separat lukkehane, der er let tilgængelig.
• Kedlen skal tilsluttes en LPG cylinder med en typegodkendt reduktionsventil med et tryk på 30 mbar.
For øget sikkerhed anbefales det at montere en Alde lækagedetektor, type 4071, så tæt som muligt på ansatsregulatoren.
5:12 ELEKTRISK TILSLUTNING
Figur L
1. Tilslutningskabel.
2. Kontakt.
3. Hovedsikring, 5 A.
4. Klemmerække for 12 V in.
5. Kontrolpanel 3020 013
6. Batteri, 12 V.
7. Pumpeforbindelse (ekstraudstyr)
8. Tilslutning cirkulationspumpe
VIGTIGT
Inden LPG-drift skal der foretages en installationsin-
spektion af anlægget, se afsnittet Installationskontrol.
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13 145
