8. ASENNUSOHJEET – CONTROL PANEL 3020 013
Ohjauspaneeli 3020 013 on tarkoitettu Alde Compact 3020 HE -lämmittimelle.
Ohjauspaneeli on asennettava vähintään 1 metrin korkeudelle lattiasta, mutta ei liian lähelle kattoa. Sitä ei pidä myös-
kään asentaa ulkoseinään tai lähelle lämpöä tuottavia esineitä, kuten CD-soitinta, jääkaappia tai lamppuja, koska ne
voivat vaikuttaa lämpötilaan. Paneelin takana olevan tilan on oltava hyvin ilmastoitu. Jos huonetermostaatin sijainti
kuitenkin vaikuttaa termostaatin toimintaan, ohjauspaneeliin on liitettävä ulkoinen anturi.

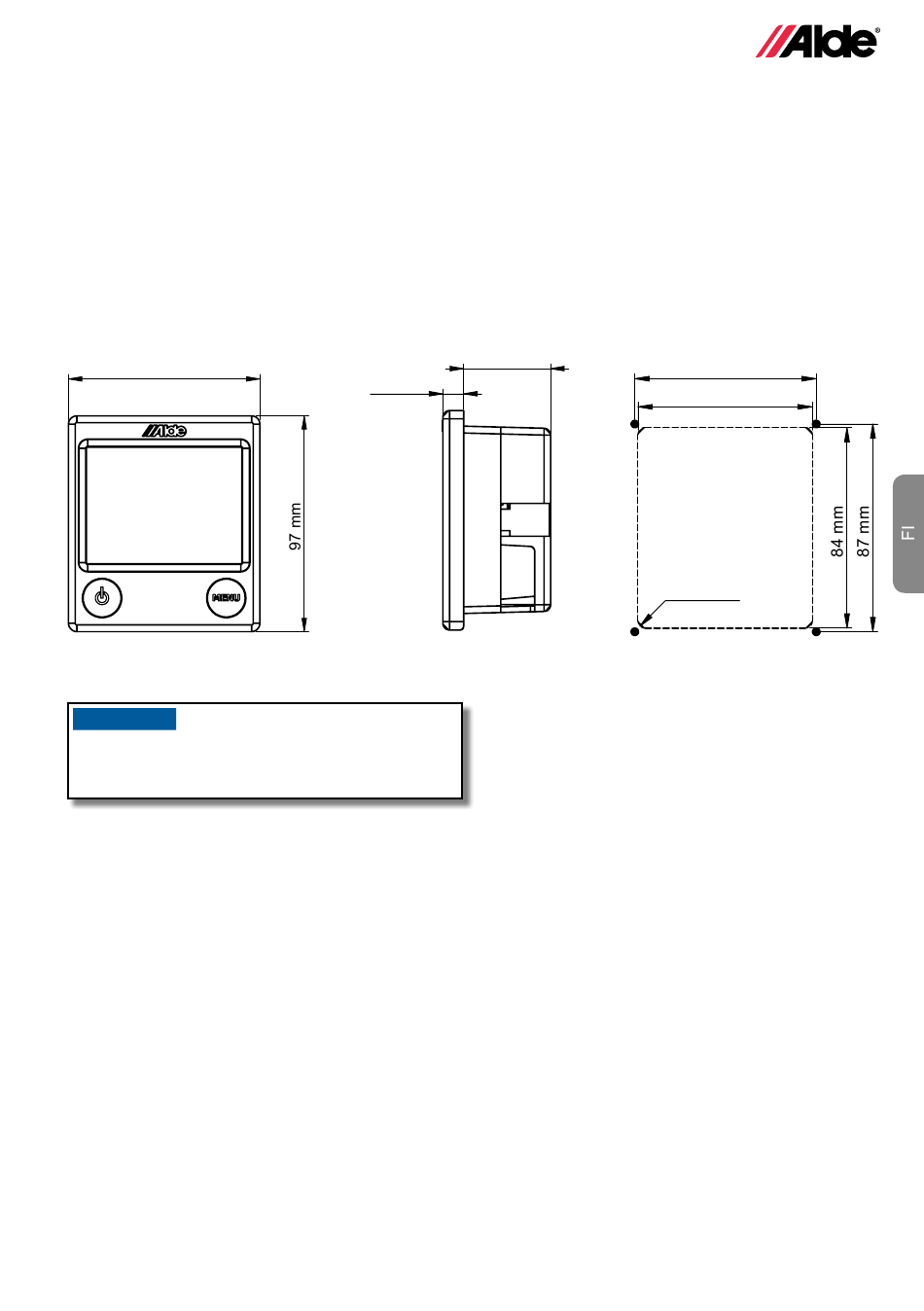

Poraa ohjauspaneeliin reiät kuvan C mukaisesti. Ruuvaa ohjauspaneeli kiinni ja paina etukansi paikalleen. Kiinnitä
kaapelit paikalleen niin, että ohjauspaneelin kytkentärimaan ei kohdistu kuormitusta.
Poraa ohjauspaneeliin reiät kuvan C mukaisesti. Ruuvaa paneeli paikalleen ja paina etukansi kiinni. Kiinnitä kaapelit
pidikkeillä, ettei paneelin kytkentärimaan kohdistu kuormitusta.
