Alde Compact 3020 HE Montageanleitung Seite 248

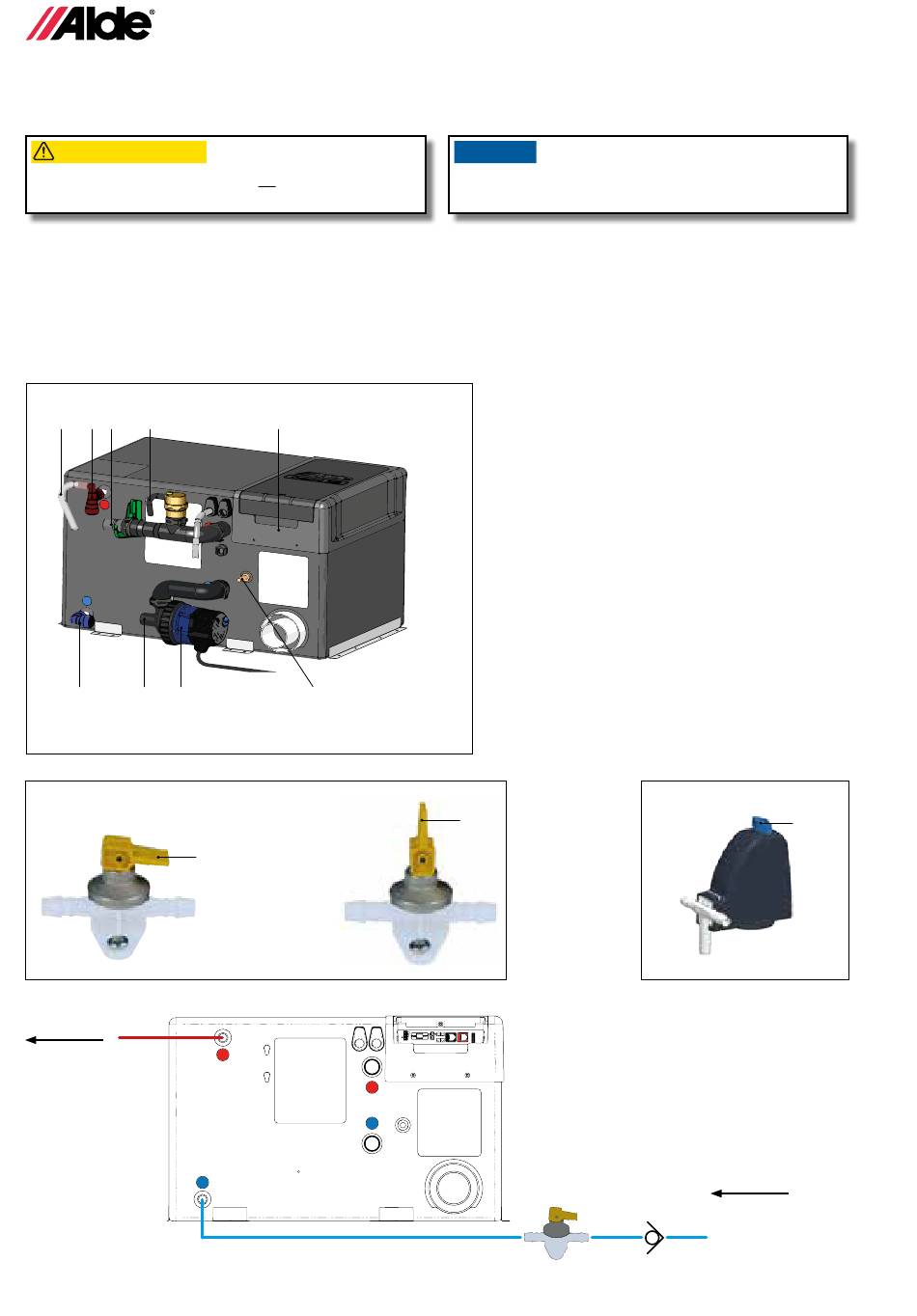

5:10 INSTALACIÓN DE LA VÁLVULA DE SEGURIDAD/DRENAJE
La válvula de seguridad/drenaje Alde tiene que instalarse en la manguera de agua fría de entrada al calentador de
agua.
PRECAUCIÓN
OBSERVERA
La válvula de seguridad/drenaje no debe montarse a
más altura que la conexión de la manguera.
ATTENTION
1. Taladre un orificio de Ø 16 mm en el suelo para la manguera de drenaje y atornille firmemente la válvula de segu-
VOORZICHTIG
ridad/drenaje al suelo.
2. Monte la conexión de la manguera (Figura H, 21) de la boquilla de entrada.
3. Conecte la válvula de seguridad/drenaje a la conexión de la manguera.
4. Luego monte la conexión acodada con válvula de ventilación incorporada en la conexión de salida (Figura H, 25).
Esta debe montarse de la misma forma que la conexión de mangueras. Monte la manguera de sangrado (Figura
H, 20) al conector de mangueras de la válvula y tire de la manguera a través del suelo. Corte la manguera obli-
cuamente bajo el vehículo, con un ángulo de 30°, en dirección a la trasera del vehículo (Figura G). La manguera
no puede estar bloqueada.
Figura H
20 21 22 23
25 26 27
Figura I
Cerrado
M
Agua caliente pro-
cedente del calen-
tador de agua
12
248
24
28
Abierto
AVISO
Solo deben usarse válvulas Alde.
M
Figura J
K
Agua dulce del
depósito del agua
máx. 0.3 MPa (3 bar)
