Alde Compact 3020 HE Montageanleitung Seite 144

5:10 INSTALLATION AF SIKKERHEDS-/TØMMEVENTIL
Aldes sikkerheds-/tømmeventil skal monteres på koldtvandslangen til varmtvandsbeholderen.
FORSIGTIG
OBSERVERA
Sikkerheds-/tømmeventilen må ikke monteres højere
end slangeforbindelsen.
ATTENTION
VOORZICHTIG
1. Bor et hul med Ø 16 mm i gulvet for afløbsslangen, og skru sikkerheds-/tømmeventilen forsvarligt i gulvet.
2. Monter slangeforbindelsen (figur H 21) på indløbsniplen.
3. Tilslut sikkerheds-/tømmeventilen til slangeforbindelsen.
4. Monter derefter knæforbindelsen med indbygget udluftningsventil på udgangstilslutningen (figur H 25). Denne skal
monteres på samme måde som slangeforbindelsen. Monter udluftningsslangen (figur H 20) på ventilens slange-
kontakt, og træk slangen ud gennem gulvet. Skær slangen skråt under køretøjet i en vinkel på 30 ° med forsiden
vendende mod bagenden af køretøjet (figur G). Slangen må ikke blokeres.

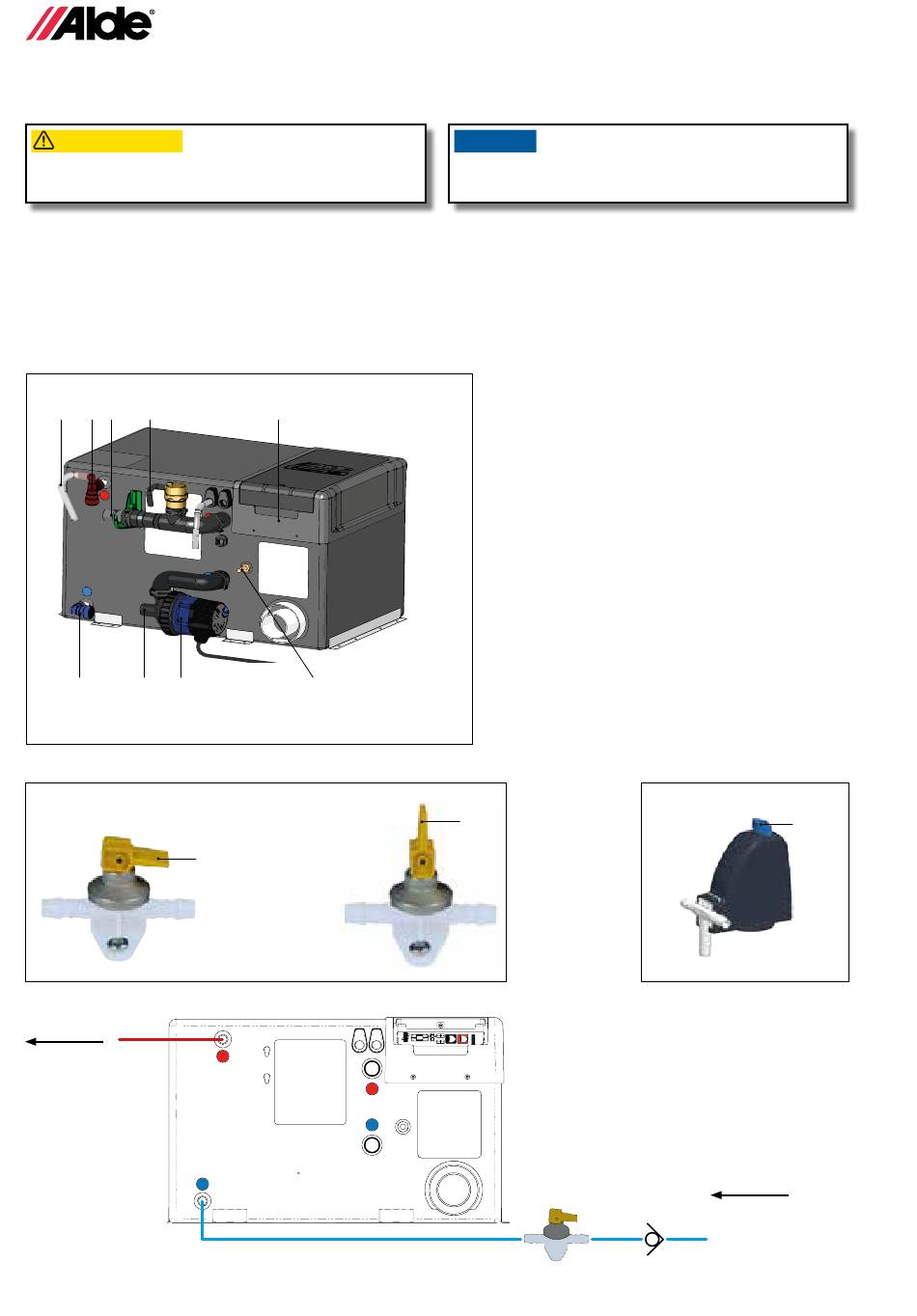

Figur H
20 21 22 23
25 26 27
Figur I
Lukket
M
Varmt vand fra
varmtvandsbehol-
deren
12 144
24
28
Åben
VIGTIGT
Kun originale Alde-ventiler må anvendes.
M
Figur J
K
Ferskvand fra
vandtank
maks. 0,3 MPa (3 bar)
