8. ISTRUZIONI DI INSTALLAZIONE – CENTRALINA DI COMANDO 3020 013
La centralina di comando 3020 013 è destinata all'uso con la caldaia Alde Compact 3020 HE.
La centralina di comando deve essere installata ad almeno un metro di altezza dal pavimento ma non troppo vicina al
soffitto. Né va installata su una parete esterna o vicino a oggetti che emanano calore, ad esempio un lettore CD, un fri-
gorifero o una lampada perché ciò potrebbe falsare le temperature rilevate. La spazio dietro la centralina di comando
deve essere ben ventilato. Se il termostato della centralina di comando è comunque influenzato da oggetti esterni, si
può collegare alla centralina di comando un sensore a parte.

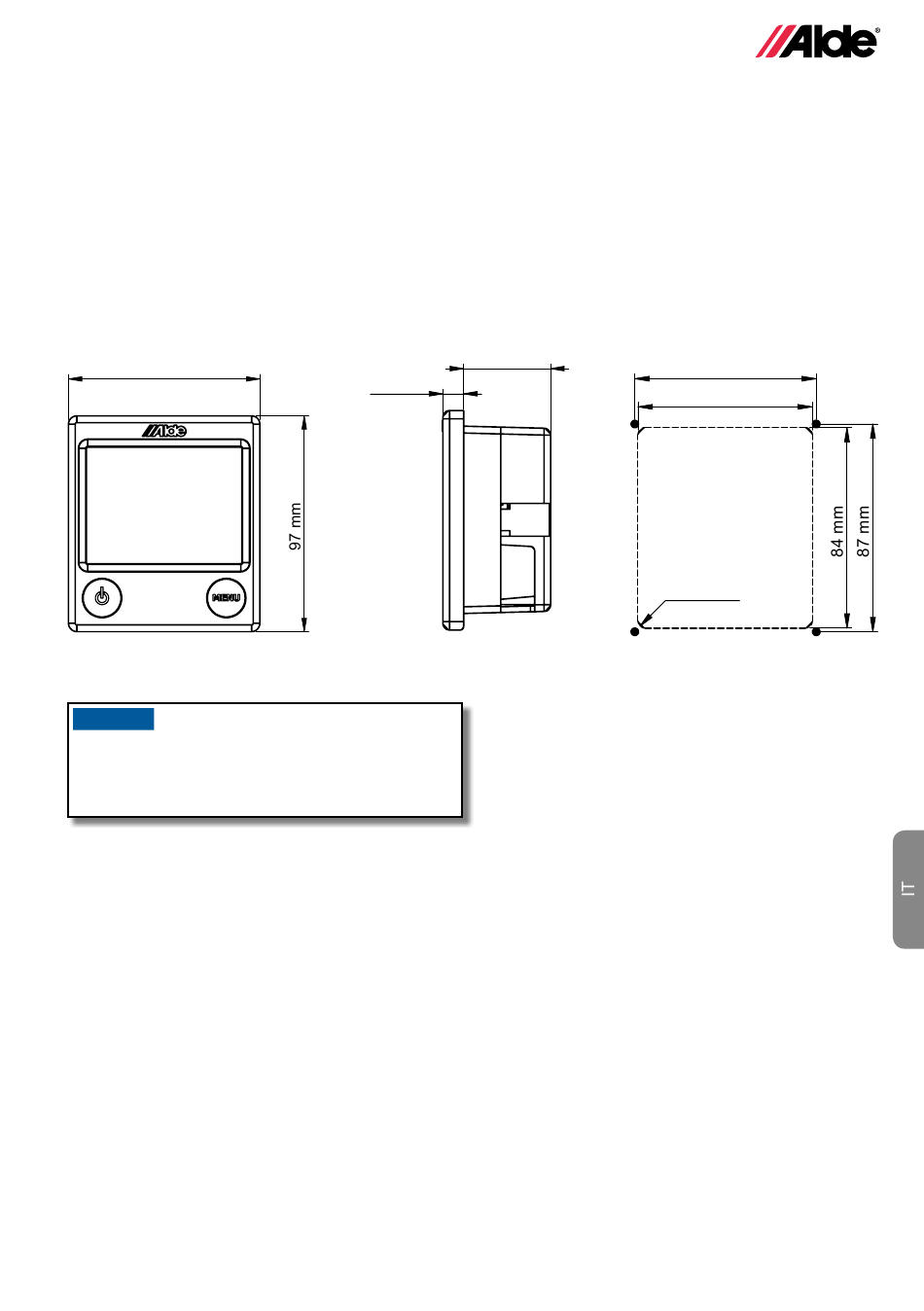

Praticare un foro nella centralina di comando come mostrato nella Figura C. Avvitare saldamente la centralina di
comando in sede e applicare a pressione il coperchio anteriore. Fissare il cavo con fascette per impedire che ci sia
tensione meccanica nella morsettiera della centralina di comando.
Praticare un foro nella centralina di comando come mostrato nella Figura C. Avvitare saldamente la centralina di
comando in sede e applicare a pressione il coperchio anteriore. Fissare i cavi con fascette per impedire usura nella
morsettiera della centralina di comando.
86 mm
A.
AVVISO
Se la temperatura ambiente mostrata dalla centralina è
influenzata negativamente da qualche elettrodomestico,
utilizzare un sensore esterno
alla centralina.
9 mm
B.
collegato
(art. n. 3010 346)
38,5 mm
C.
76 mm
73 mm
R3(4x)
