Alde Compact 3020 HE Montageanleitung Seite 89

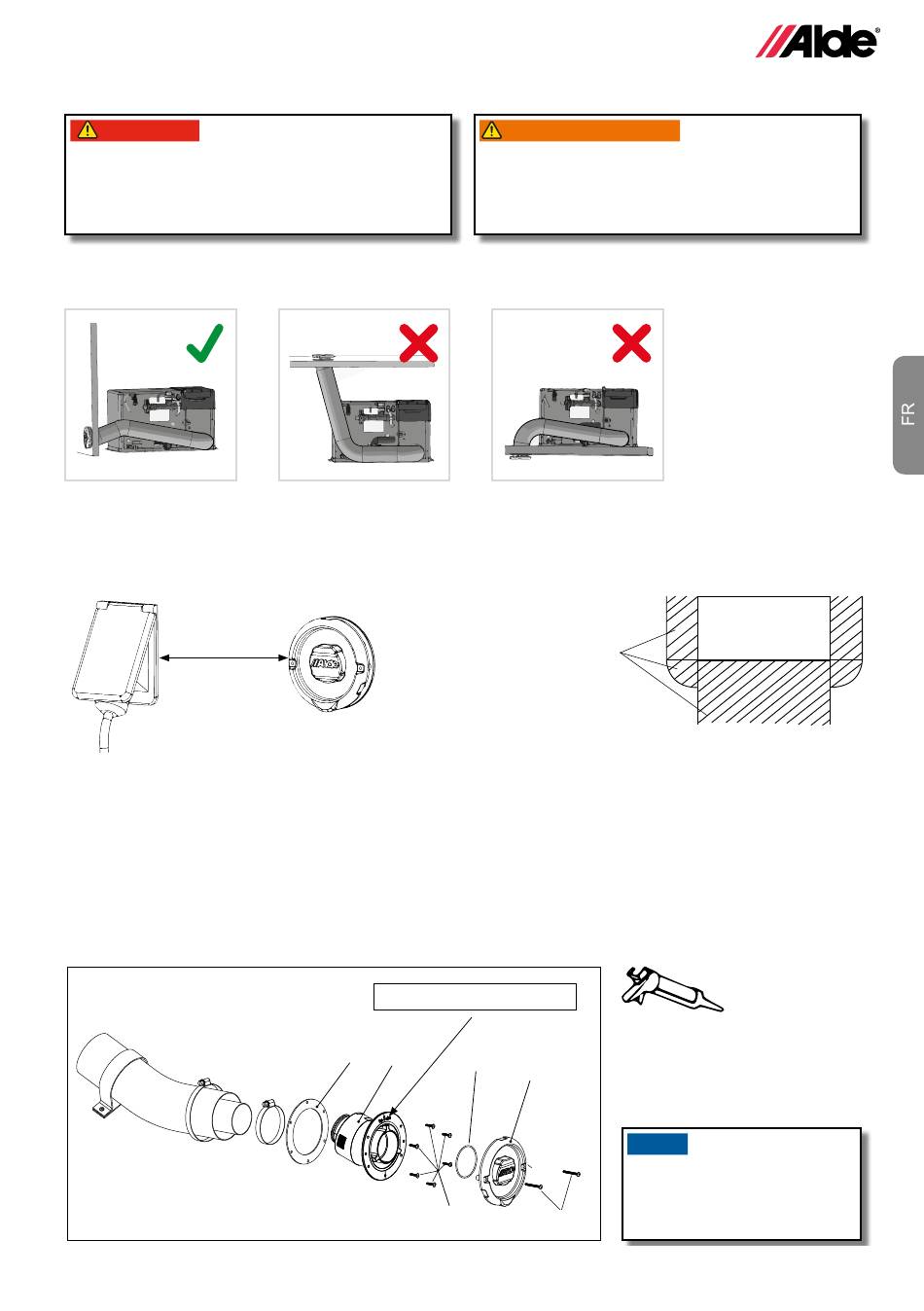

5:5 MISE EN PLACE DE LA CHEMINÉE MURALE
DANGER EMPOISONNEMENT AU
MONOXYDE DE CARBONE
FARA
Ce système de chauffage peut émettre du monoxyde de
carbone (CO) dangereux sous forme gazeuse avec un
DANGER
dispositif au GPL installé et utilisé de manière incorrecte.
GEFAHR
FARE
• La chaudière doit être montée avec la cheminée murale Alde originale. Ne pas monter la cheminée murale sur
le plancher ou le toit. La cheminée ne doit pas être obstruée. Lors du choix de l'emplacement, n'oubliez pas de
VAARA
prendre en compte la ventilation adéquate des gaz d'échappement à l'air libre.
PELIGRO
PERICOLO
Paroi
GEVAAR
• La cheminée murale doit être montée sur une surface aussi plane que possible, laissant l'air circuler librement
autour de la cheminée.
• Une distance minimale de 200 mm doit être respectée avec tout élément protubérant.
• Une distance minimale de 300 mm doit être respectée avec une fenêtre pouvant être ouverte ou une admission
d'air. La cheminée ne doit pas être montée sous une fenêtre pouvant être ouverte ou une admission d'air ; repor-
tez-vous au schéma ci-dessous.
> 200 mm
Si la cheminée doit être installée sans respecter les dimensions ci-dessus, un interrupteur d'ouverture de fenêtre (réf.
3010 280) doit être mis en place afin d'arrêter le fonctionnement au GPL lorsque la fenêtre est ouverte. Pour que la
chaudière fonctionne bien de la manière prévue, aucun objet ne doit se trouver dans un rayon de 300 mm autour de la
cheminée (ce n'est pas une obligation légale). Les règles nationales doivent toujours être observées.
• La distance entre la cheminée et une admission d'air sous le véhicule doit être d'au moins 300 mm.
• La distance entre la cheminée et un point de remplissage ou de ventilation pour le carburant doit être d'au moins 500 mm.
• Marquez l'emplacement où la cheminée sera installée. Percez un trou de Ø 83 mm dans la paroi extérieure.
Placez tout d'abord le joint (Figure D 7), puis vissez la cheminée (Figure D 8) en place à l'aide des six vis autota-
raudeuses (Figure D 9). Si la surface présente des reliefs, comme de la tôle martelée, du mastic pour carrosserie
automobile doit être ajouté autour du joint. Notez que la cheminée doit être installée avec le coude vers le haut ;
elle comporte également l'indication TOP OBEN (HAUT). Mettez ensuite en place le bouchon en plastique (Figure
D 10a) et le joint torique (Figure D 10b), à l'aide des deux vis fournies (Illustration D 11)
Figure D
Les températures d'échappement de la chaudière GPL
peuvent aller jusqu'à 200 °C.
–
tibles près de la cheminée.
Plafond
Zone interdite
TOP OBEN (HAUT)
7
8
10b
9
ALERTE
VARNING
AVERTISSEMENT
WARNUNG
ADVARSEL
Ne placez pas de matériaux et de liquides combus-
VAROITUS
ADVERTENCIA
AVVERTENZA
WAARSCHUWING
Sol
ATTENTION : Si la surface
présente des reliefs, comme
de la tôle martelée, du mastic
10a
pour carrosserie automobile
doit être ajouté autour du
joint (D.7).
AVIS
La cheminée doit être montée avec
le biseau vers le haut (la cheminée
murale comporte également les
11
repères TOP/OBEN (HAUT)).
RISQUES D'INCENDIE/
D'EXPLOSION
Fenêtre
9 89
