5. INSTALLATIEVOORSCHRIFTEN ALDE COMPACT 3020 HIGH EFFICIENCY
VOORZICHTIG
OBSERVERA
Gebruik geen alcohol of drugs vóór of tijdens de instal-
latie van het verwarmingssysteem en volg de veilig-
ATTENTION
heidsvoorschriften zorgvuldig op.
VORSICHT
5:1 BELANGRIJKE INFORMATIE
• De ketel mag niet worden gestart als er geen vloeistof (ethyleenglycol) in het systeem zit. Sluit om deze reden nooit
een voeding van 12 V aan op de ketel voordat het systeem met ethyleenglycol is gevuld.
• Tap de warmwatertank in het verwarmingssysteem altijd volledig af wanneer er kans op vorst is en wanneer het
voertuig niet wordt gebruikt. Anders bestaat er gevaar voor ernstige vorstschade.
5:2 HET VERWARMINGSSYSTEEM PLANNEN
• Neem een aantal vuistregels in acht voor een zo efficiënt mogelijk verwarmingssysteem.

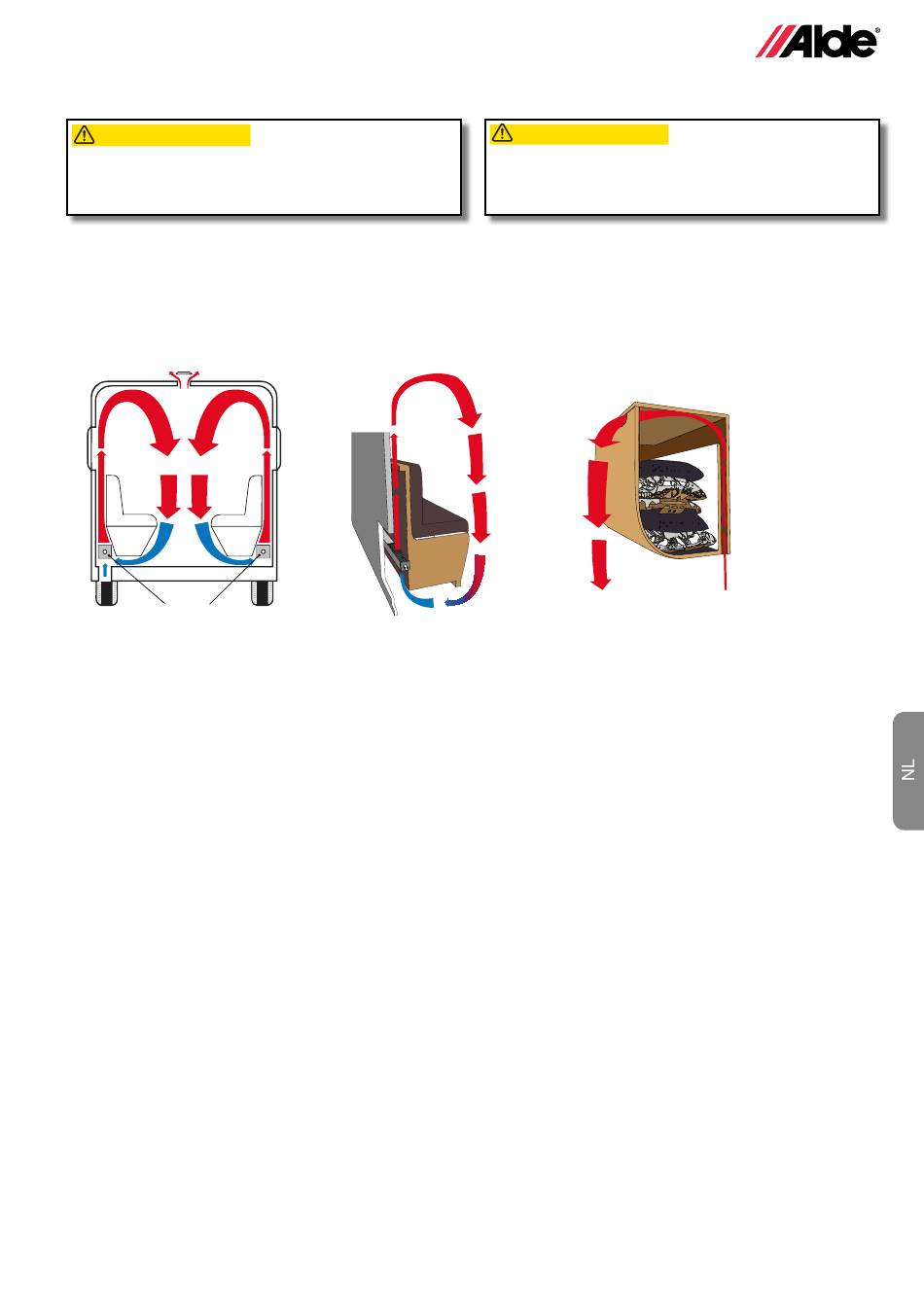

Luchtstroom
Convectors
• Luchtcirculatie
Om optimaal gebruik te maken van de watergedragen verwarming, is het belangrijk dat er vrijelijk lucht door lucht-
openingen onder slaapplaatsen en achter rugleuningen en wandkastjes kan circuleren. Als het voertuig bijvoor-
beeld vaste vloerbedekking heeft, moet u erop letten dat de vloerbedekking de luchttoevoer naar de convectors
niet blokkeert. En net zo belangrijk is dat de luchtstroom achter rugleuningen en wandkastjes niet wordt geblok-
keerd door gordijnen, kussens of dekens.
• Ontwerp van de luchtopeningen
Luchtopeningen tussen wanden en meubilair moeten aan weerszijden een luchtdicht, glad oppervlak hebben en zo
zijn ontworpen dat ze nauwer zijn aan de bovenrand (ca. 20-25 mm) teneinde de luchtsnelheid te verhogen; onder-
aan moet de luchtopening zijn afgedicht tegen de convector. Het is het beste als de luchtopening op uniforme wijze
afloopt tussen wanden en meubilair. Er moet ook vrijelijk lucht kunnen stromen naar de convectors. Deze luchtope-
ning moet minimaal 40 mm bedragen. Luchtopeningen in bovenkastjes moeten voor een voldoende luchtcirculatie
aan de onderrand minimaal 20 mm bedragen, met een voldoende brede opening aan de bovenrand.
• De ketel plaatsen
De beste plaats voor de ketel is in een kast of opbergruimte, maar hij kan ook in de dubbele vloer van het voertuig
worden geplaatst. Houd bij de keuze van een locatie in gedachten dat het servicepaneel verwijderd moet kunnen
worden (Figure A.1) en dat er ruimte moet overblijven om bij onderhoud onderdelen te vervangen.
Het typeplaatje (Figure A.2) op de ketel moet na installatie leesbaar zijn.
Houd bij de keuze van een locatie ook in gedachten dat de schoorsteen (Figure A.3) niet aan de kant van een luifel mag
uitkomen. Denk aan de mogelijkheid dat de ketel moet worden verwijderd met het oog op onderhoud/vervanging.
• Richting van de stroom, ethyleenglycol
Voor een optimaal verwarmingscomfort in het voertuig moet u het verwarmingssysteem altijd zo installeren dat de
warmte van de ketel eerst naar de voorkant van het voertuig wordt geleid. Dat is omdat er meer warmte is vereist
om de bestuurdersruimte van campers te verwarmen, alsook vanwege het feit dat het in het slaapgedeelte van
zowel campers als caravans een beetje koeler moet zijn.
• Aantal convectors
Voor een optimaal verwarmingscomfort in het voertuig moet er een voldoende aantal convectors gebruikt worden.
Een eenvoudige manier om dat te schatten, is om de lengte van het voertuig met 1,5 te vermenigvuldigen.
Voorbeeld: Als het voertuig 7,5 meter lang is, is de lengte van de benodigde convectors ongeveer 11 meter. Maar dit
is niet meer dan een vuistregel. Voor volledige zekerheid ten aanzien van het gewenste resultaat, moet er een koud-
kamertest worden uitgevoerd, aangezien een groot aantal factoren essentieel is voor hoe efficiënt een voertuig wordt
verwarmd: de isolatie van het voertuig, het ontwerp van het voertuig, het meubilair van het voertuig, enzovoorts.
• Het plaatsen van de convectors
De convectors moeten gelijkmatig over het voertuig worden verspreid. Ze moeten worden aangebracht tussen de buiten-
wanden en het meubilair, op een afstand van ten minste 100 mm van de vloer en onder elk raam. Convectors kunnen ook
in tussenvloeren worden geplaatst. Als er extra convectors nodig zijn, kunnen deze boven elkaar geplaatst worden.
Eén meter convector komt overeen met ca. 400 W. Als een convector boven een andere wordt geplaatst, is de
opbrengst 100% voor de onderste en 50% voor de bovenste. Voorbeeld: Als er twee convec
van één meter, boven elkaar worden geplaatst, is de opbrengst ca. 400 W + 200 W.
VOORZICHTIG
OBSERVERA
Wanneer dit verwarmingssysteem in bedrijf is:
– Wees u er steeds van bewust dat oppervlakken
ATTENTION
heet kunnen zijn.
VORSICHT
tors, elk met een lengte
