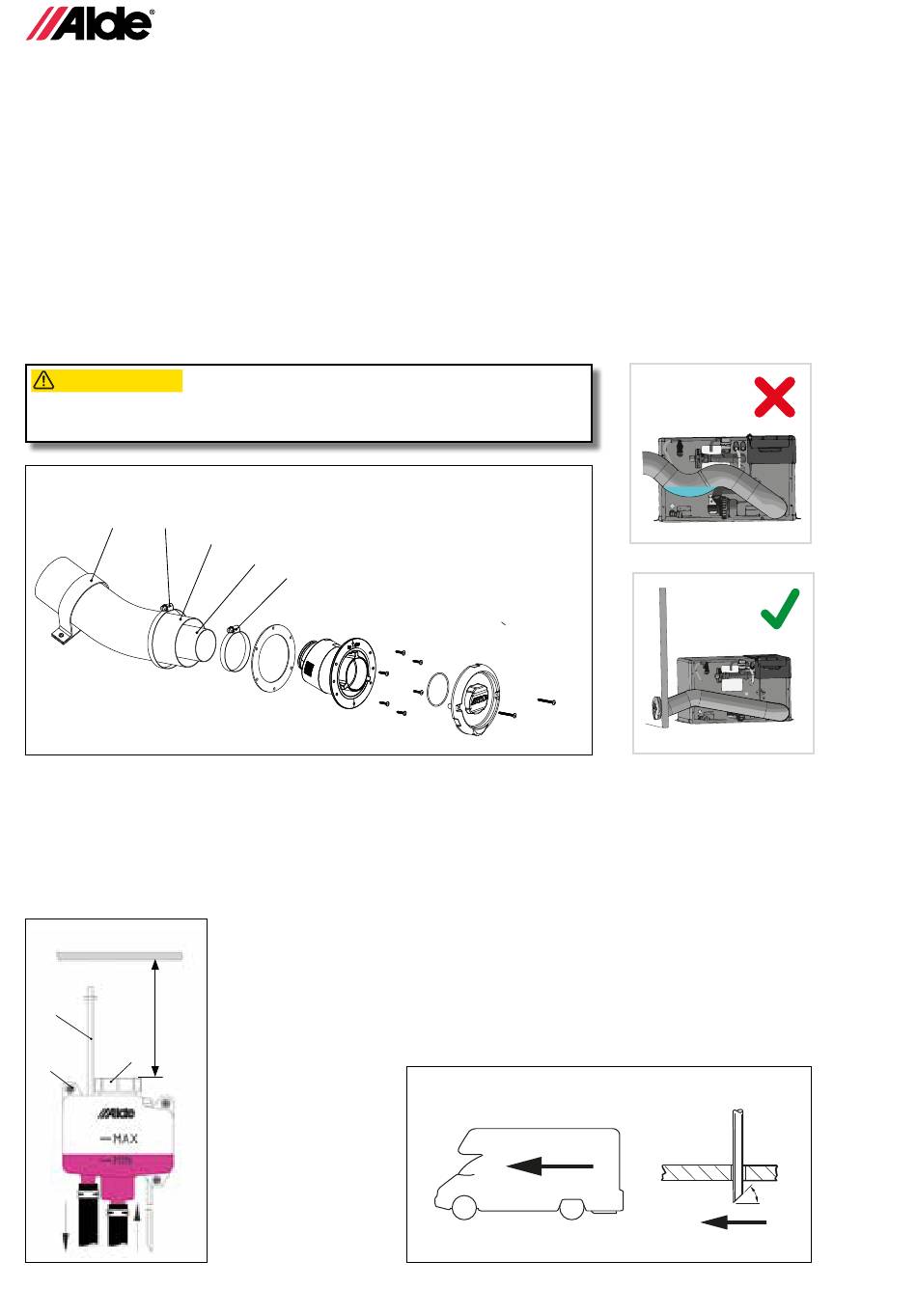

Alde Compact 3020 HE Montageanleitung Seite 142

5:6 MONTERING AF LUFTINDTAG/UDLUFTNINGSSLANGE
• Slangelængde med tagaftræksrør: min. 2,0 og maks. 3,5 m.
• Slangelængde med vægaftræksrøret: min. 0,5 og maks. 2 m.
• Mål og skær den nødvendige længde af luftindtagsslangen (Ø 75 mm). Udluftningsslangen (Ø 50 mm) skal
skæres, så den er cirka 50 mm længere end luftindtagsslangen. Gælder for slangelængder længere end 1 m.
Slangerne skal nå ca. 20 mm ind i rørforbindelserne.
• Indsæt udluftningsslangen i luftindtagsslangen. Monter først udluftningsslangen (figur C, E 12) til aftræksrøret, og
fastgør den med en slangeklemme (figur C, E 13). Tryk derefter på luftindtagsslangen (figur C, E 14), og fastgør
den med den anden slangeklemme (figur C, E 15). Derefter monteres slangerne på kedlen på samme måde. Fast-
gør slangen med rørklemmer (figur E 16)
ved 600 mm c/c eller tilsvarende.
• Kontroller føringen af luftindtags-/udluftningsslangen for at sikre, at der ikke kan opstå vandlommer i luftindtags-/
udluftningsslangen. Kontroller også, at slangeklemmerne er korrekt monteret.
FORSIGTIG
OBSERVERA
Kontroller slangeføringen for at sikre, at vand ikke kan tilbageholdes i indløbs-/
udstødningsslangen.
ATTENTION
VOORZICHTIG
Figur E
16 15
5:7 MONTERING AF EKSPANSIONSBEHOLDEREN
• Monter ekspansionsbeholderen mindst 200 mm højere end varmesystemets højeste punkt. Sørg for et mellemrum
på mindst 220 mm over ekspansionsbeholderen til opfyldning og service. Monter ekspansionsbeholderen med de
vedlagte skruer og skiver (figur F 16).
• Hvis der skal monteres en cirkulationspumpe i ekspansionsbeholderen, skal det være en sugepumpe. Derfor skal
indgående slanger forbindes med røret under pumpen og udgående slanger til røret sideløbende med den (se
figur F). Luftventilationsslangen (figur F 17) skal monteres lodret og fastgøres på plads med rørklemmer for at
Figur F
17
19
16
18
10 142
14
12
13
forhindre, at slangen bliver krøllet. Afløbsslangen (figur F 18) skal monteres, så den følger
den korteste rute fra ekspansionsbeholderen og ud gennem køretøjets gulv. Skær slangen
skråt under køretøjet i en vinkel på 30° med forsiden vendende mod bagenden af køretøjet
(figur G). Når varmesystemet er blevet fyldt, monteres eventuelle valgfri pumper i tanken
og fastgøres på plads med en møtrik (figur F 19). Monter derefter kontakten til pumpen på
"det rigtige sted" på printkortet. (Figur K 7, side 9).
Figur G
30º
