Alde Compact 3020 HE Montageanleitung Seite 119

5:11 NESTEKAASULIITÄNTÄ

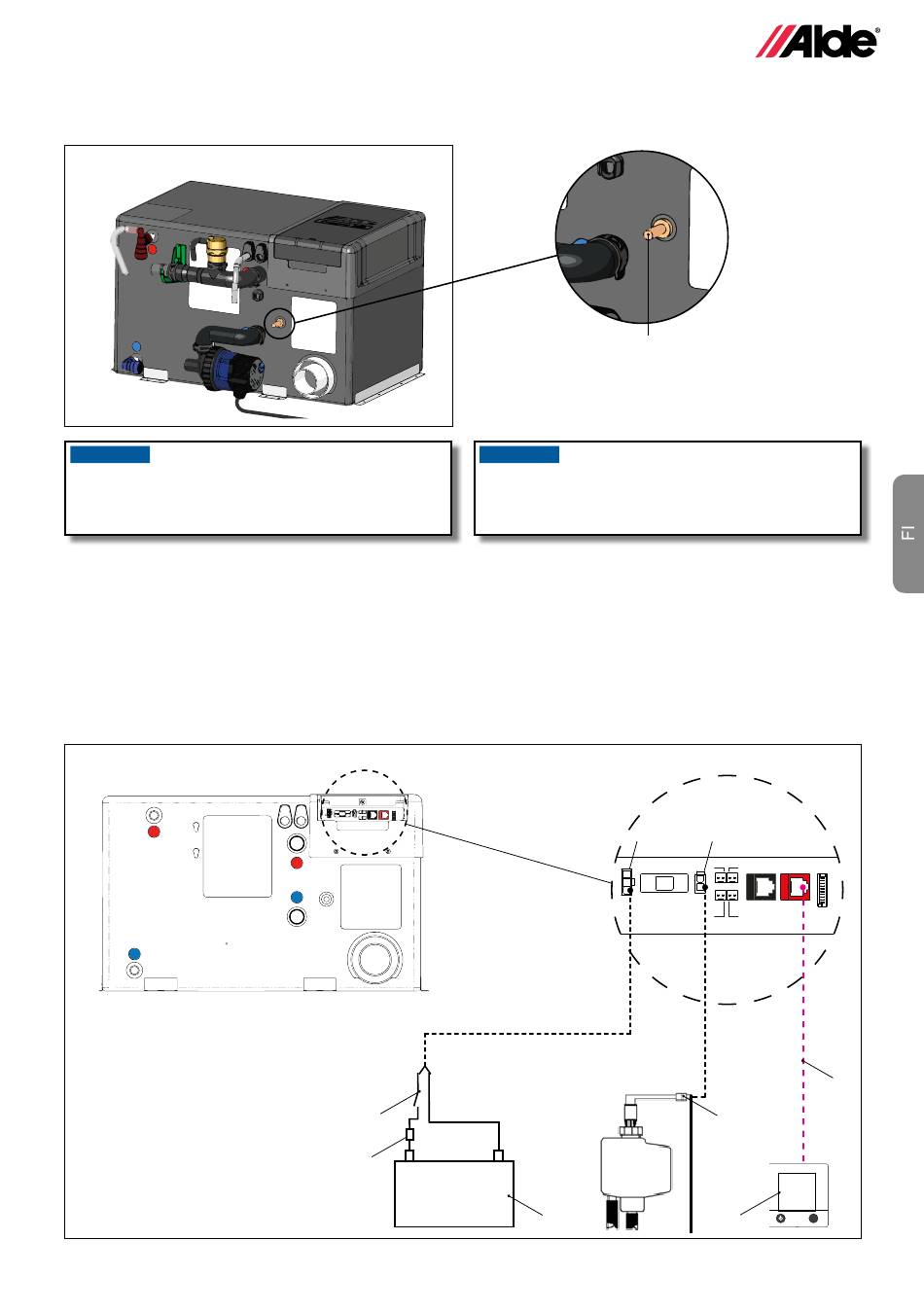

Irrota suojus lämmittimen kaasuputkesta (kuva K 29).
Kuva K
HUOMAUTUS
Nestekaasujärjestelmän asennuksessa on noudatetta-
va kansallisia määräyksiä.
• Lämmittimen nestekaasuliitäntä tehdään 8 mm kupari- tai teräsputkella, joka kytketään lämmittimen kaasuputkeen
puristusliittimellä. Putkea asennettaessa kannattaa muistaa, että liittimien on oltava helposti käsillä ja lämmitin
pitää pystyä irrottamaan huoltoa varten.
• Lämmittimen nestekaasuliitännässä on oltava erillinen sulkuhana, joka on helposti käsillä.
• Lämmitin on liitettävä nestekaasupulloon tyyppihyväksytyllä paineenalennusventtiilillä, jonka painearvo on 30 mbar.
Turvallisuuden parantamiseksi suositellaan, että mahdollisimman lähelle paineenalennusventtiiliä asennetaan Alden
vuodonilmaisin 4071.
5:12 SÄHKÖLIITÄNTÄ
Kuva L
1. Liitäntäkaapeli
2. Virtakytkin
3. Pääsulake, 5 A
4. Liitinrima 12 V:n tulolle
5. Ohjauspaneeli 3020 013
6. Akku, 12 V
7. Pumppuliitäntä (valinnainen)
8. Kiertovesipumpun liitäntä
HUOMAUTUS
Asennus on tarkastettava ennen nestekaasukäyttöä.
Katso luku Asennustarkastukset.
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13 119
