5:3 LÄMMITTIMEN ASENNUS
HUOMAUTUS
Lämmitintä ei saa sijoittaa M2- tai M3-tyyppisen ajoneu-
von matkustamoon.
• Lämmitin sijoitetaan mielellään vaatekomeroon tai ulkovarastoon, mutta sen voi asentaa myös ajoneuvon lattian
alle. Asennettaessa ajoneuvo lattian alle lämmitin on suojattava koteloinnilla mm. roiskevedeltä ja pakokaasuilta.
Sijoituspaikkaa valittaessa on otettava huomioon myös huoltoluukun
avaaminen (Kuva A.1) ja että tilaa jää osien vaihtamiselle huollon yhteydessä.
Muista myös, että lämmitin on voitava irrottaa huoltoa/vaihtoa varten.
• Lämmittimen arvokilven (Kuva A.2) on oltava luettavissa asennuksen jälkeen.
• Asennusmitat, Kuva A, ovat lämmittimen asennuksen suositellut vähimmäismitat.
• Tilassa, johon lämmitin asennetaan, on oltava tuuletus, tuuletusaukko vähintään 70 cm
• Lämmitin kiinnitetään ruuveilla lattiaan kiinnikkeiden rei'istä (Kuva A.2).

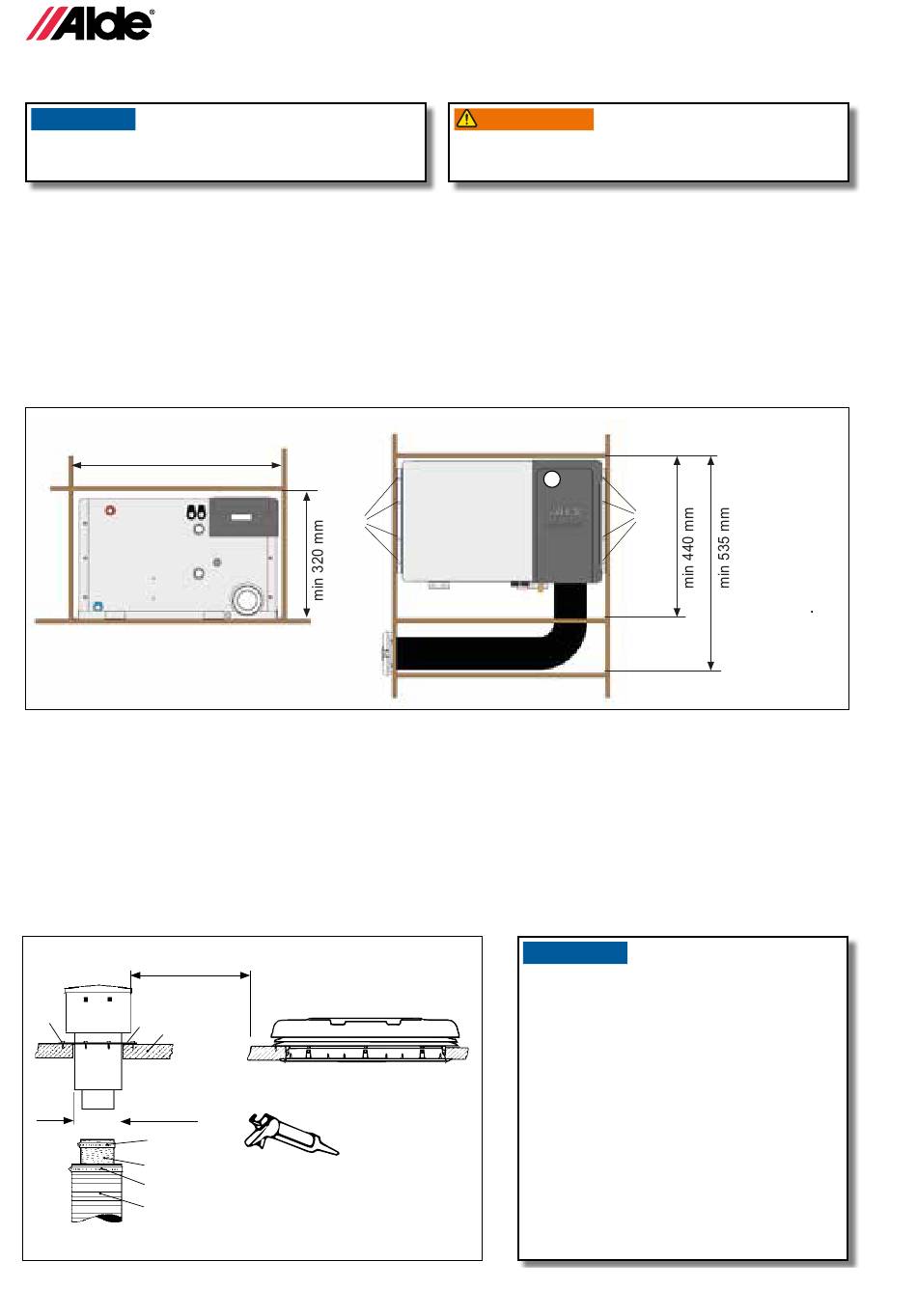

Kuva B. Asennusmitat Alde Compact 3020
min 520 mm
1. Huoltoluukku
2. Ruuvien kiinnitysreiät
5:4 KATTOHORMIN ASENNUS
• Lämmittimen saa asentaa vain alkuperäisellä Alde-hormilla.
• Hormia ei saa tukkia.
• Kattohormi pitää asentaa vaakasuoralle alustalle (katon maks. 30° kallistuma voidaan hyväksyä).
• Katolle ei saa kiinnittää muita esineitä 200 mm säteelle hormista.
• Etäisyyden ilmanvaihdon ilmanottoaukkoon on oltava vähintään 300 mm.
• Merkitse hormin asennuspaikan keskipiste ja poraa katon läpi Ø 76 mm reikä.
• Asenna hormi katolta alaspäin. Tiivistä aluslevyn (kuva C 4) ja katon (kuva C 5) sauma koritiivisteaineella ja kiinnitä
hormi kuudella kiinnitysruuvilla (kuva C 6).
Kuva C
> 300 mm
6
4 5
Ø 76 mm
13
12
15
14
8 114
2
HUOM! Tiivistä aluslevyn (kuva
C 4) ja katon (kuva C 5) sauma
koritiivisteaineella.
VAROITUS TERÄVÄT REUNAT VOIVAT AI-
HEUTTAA LOUKKAANTUMISEN!
VARNING
Käytä aina suojakäsineitä, etteivät terävät reunat aiheu-
ta vammoja asennuksen aikana.
AVERTISSEMENT
WARNUNG
ADVARSEL
WARNING
ADVERTENCIA
AVVERTENZA
WAARSCHUWING
1
HUOMAUTUS
Savupiipun asennuksessa rakennuksiin
on voimassa:
Jos savupiippu asennetaan pystysuoraan
katolle, sen on oltava kokonaisuudessaan
vähintään 0,3 metriä kohtisuorassa katon
pintaan nähden.
Jos asennus ulkonee seinästä, aukko on
sijoitettava:
• Vähintään 2 m maanpinnan yläpuolelle.
• Vähintään 1 m aukeavista ikkunoista.
• Vähintään 1,5 m tuuletusaukoista.
• Vähintään 0,5 m ovista.
• Ei 45° alueelle ulkoseinän ja räystään
väliin.
.
2
2
