Alde Compact 3020 HE Montageanleitung Seite 116

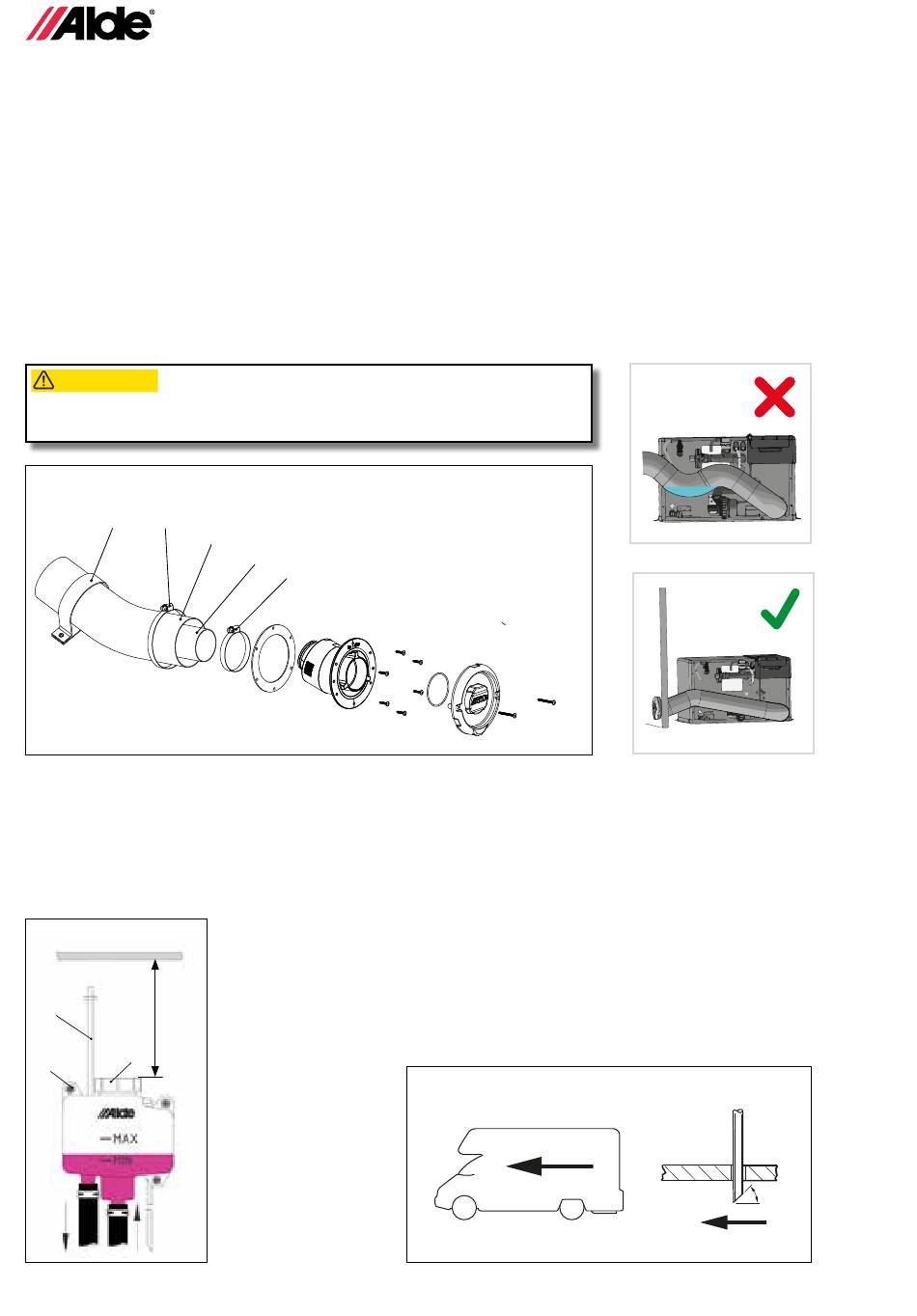

5:6 ILMANOTTO-/PAKOKAASULETKUN ASENTAMINEN
• Letkun pituus kattohormilla: min. 2,0 ja maks. 3,5 m.
• Letkun pituus seinähormilla: min. 0,5 ja maks. 2 m.
• Mittaa ja leikkaa sopivan mittainen ilmanottoletku (Ø 75 mm). Pakokaasuletku (Ø 50 mm) on leikattava niin, että
se on noin 50 mm ilmanottoletkua pidempi. Koskee yli 1 m letkupituuksia.
Letkujen on mentävä noin 20 mm putkiliittimiin.
• Vie pakokaasuletku ilmanottoletkun sisään. Asenna ensin pakokaasuletku (kuva C,E 12) hormiin ja kiinnitä se
letkunkiristimellä (kuva C,E 13). Paina sen jälkeen ilmanottoletku (kuva C,E 14) paikalleen ja kiinnitä se toisella
letkunkiristimellä (kuva C,E 15). Asenna sen jälkeen letkut lämmittimeen samalla tavalla. Kiinnitä letku putkenkiris-
timillä (kuva E 16) 600 mm c/c tai vastaavalla.
• Tarkista ilmanotto-/pakokaasuletkun reititys, ettei niihin pääse muodostumaan vesitaskuja. Tarkista myös, että
letkunkiristimet on asennettu oikein.
HUOMIO
OBSERVERA
Tarkista letkun reititys, ettei vettä jää tulo-/poistoletkuun.
ATTENTION
VOORZICHTIG
Kuva E
16 15
5:7 PAISUNTA-ASTIAN ASENNUS
• Asenna paisunta-astia vähintään 200 mm lämmitysjärjestelmän korkeimman kohdan yläpuolelle. Jätä vähintään
220 mm tilaa paisunta-astian yläpuolelle täyttämistä ja huoltoa varten. Asenna paisunta-astia toimitetuilla ruuveilla
ja läpivienneillä (kuva F 16).
• Jos paisunta-astiaan asennetaan kiertovesipumppu, sen on oltava tyypiltään imupumppua. Tästä syystä sisääntu-
levat letkut on liitettävä pumpun alapuolella olevaan putkeen ja lähtevät letku sen sivulla (ks. kuva F). Ilmanpois-
toletku (kuva F 17) on asennettava pystysuuntaan ja kiinnitettävä letkunkiristimillä sen rypistymisen estämiseksi.
Kuva F
17
19
16
18
10 116
14
12
13
Tyhjennysletku (kuva F 18) on asennettava niin, että se menee lyhintä reittiä paisunta-
astiasta ajoneuvon lattian läpi. Katkaise letku niin, että se on 30° alaviistoon ajoneuvon
takaosaa kohti (kuva G). Kun lämmitysjärjestelmä on täytetty, mahdollinen lisäpumppu
asennetaan astiaan ja kiinnitetään mutterilla (kuva F 19). Asenna sen jälkeen pumpun liitin
"oikeaan kohtaan" piirilevyllä. (Kuva K 7, sivu 9).
Kuva G
30º
