Alde Compact 3020 HE Montageanleitung Seite 270

5:3 INSTALLERE KJELEN
MERK
Kjelen må ikke plasseres i passasjeravdelingen i et
kjøretøy av typen M2 eller M3.
• Den beste plassen for kjelen er i et garderobeskap eller på et oppbevaringssted, men den kan også plasseres i
kjøretøyets dobbeltgulv. Ved plassering utenfor kjøretøyet, må kjelen bygges inn i et lukket rom for å beskytte den
mot vannsprut, eksosgass, osv. Når du velger plassering, må du også huske på at du må kunne fjerne servicepa-
nelet (Figur A.1), og at det må være plass nok til å skifte ut komponenter under en service.
Husk at kjelen må fjernes ved service/utskifting.
• Typeskiltet (Figur A.2) på kjelen må være leselig etter installasjon.
• Installasjonsmålene ifølge Figur A er de anbefalte minimumsmålene for installasjon av en kjele.
• Stedet der kjelen installeres må være ventilert med en ventilasjonsområde på minst 70 cm
• Kjelen må skrues godt fast i gulvet gjennom hullene i festebrakettene (Figur A.2).

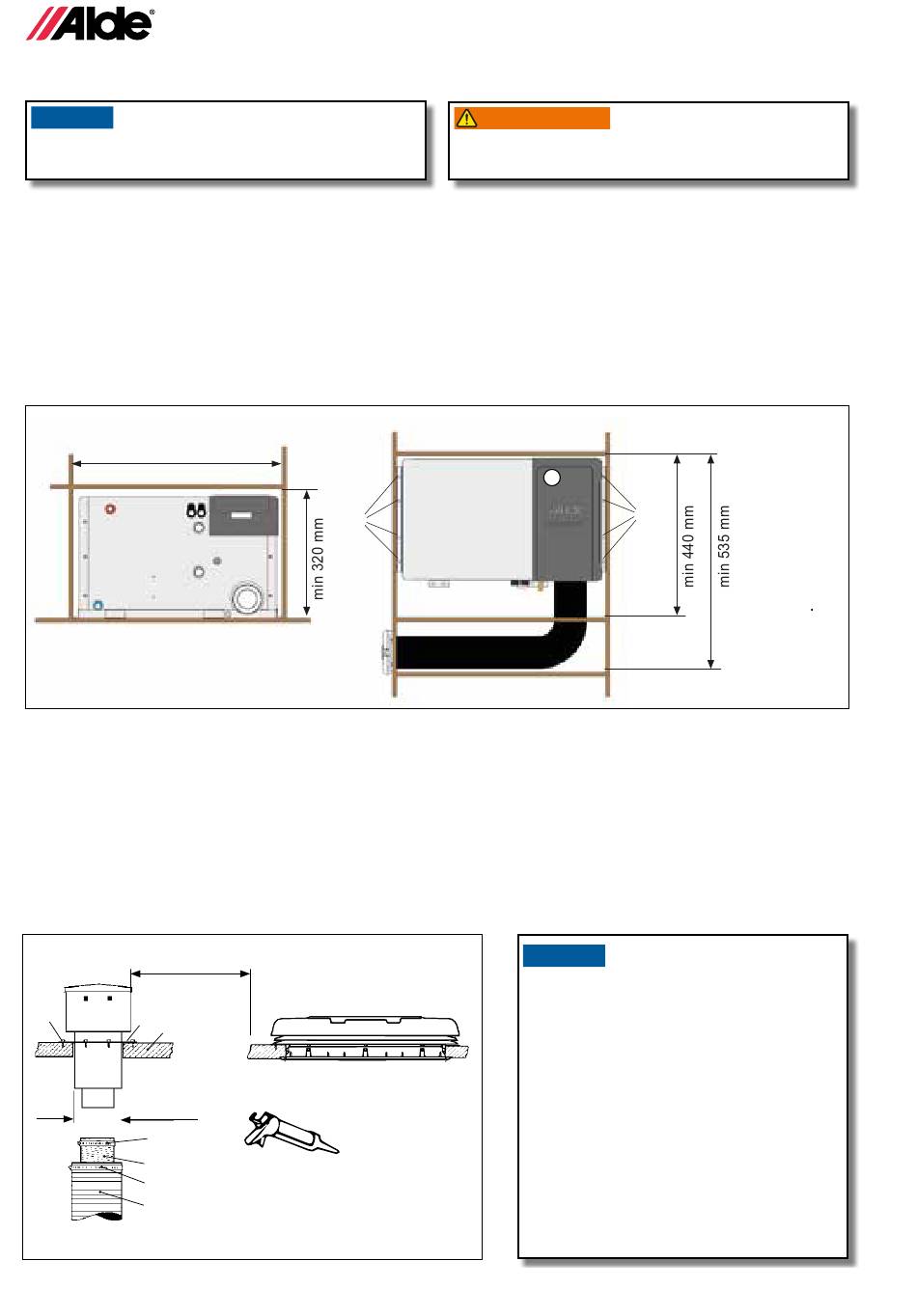

Figur B. Installasjonsmål for Alde Compact 3020
min 520 mm
1. Serviceluke
2. Hull for festing med skruer
5:4 MONTERE EN TAKAVTREKKSKANAL
• Kjelen må kun utstyres med en original avtrekkskanal fra Alde.
• Avtrekkskanalen må ikke blokkeres.
• Takavtrekkskanalen skal montert på et flatt underlag (men en takhelling på 30° er akseptabelt).
• Ingen elementer må monteres på taket innenfor en radius på 200 mm fra avtrekkskanalen.
• Det må være en minimum lateral avstand på 300 mm fra et ventilasjonsluftinntak
• Merk hullsenteret, der avtrekkskanalen skal monteres, og bor et Ø 76 mm hull gjennom taket.
• Monter avtrekkskanalen ved å begynne øverst på taket og jobbe deg nedover. Forsegle mellom monteringsskiven (figur C 4) og
taket (figur C 5) med et tetningsmiddel for bilkarosserier, og skru avtrekkskanalen godt fast med 6 selvskruende skruer (figur C 6).
Figur C
> 300 mm
6
4 5
Ø 76 mm
13
12
15
14
8
270
2
MERK! Forsegle mellom
monteringsskiven (figur C 4)
og taket (figur C 5) med et tet-
ningsmiddel for bilkarosserier.
ADVARSEL
VARNING
Bruk alltid vernehansker slik at du unngår å bli påført
skader av skarpe kanter under installasjon.
AVERTISSEMENT
WARNUNG
AVVERTENZA
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
1
MERK
Ved installasjon av avtrekkskanaler i byg-
ninger gjelder følgende:
Ved vertikal installasjon av avtrekkskanalen
på taket, må hele åpningen være minst
0,3 m i rett vinkel mot takets overflate.
Ved installasjon som strekker seg ut fra
veggen, må åpningen plasseres:
• Minst 2 m over bakkenivå.
• Minst 1 m fra vinduer som kan åpnes.
• Minst 1,5 m fra ventilasjonsåpninger.
• Minst 0,5 m fra dører.
• Ikke med er areal på 45° mellom ytter-
vegg og takutstikk/takrenne.
SKARPE KANTER KAN
FORÅRSAKE KUTTSKADER
.
2
2
