Alde Compact 3020 HE Montageanleitung Seite 71

8. MONTAGEANLEITUNG - PANEEL 3020 013
Das Paneel 3020 013 ist für den Kessel Alde Compact 3020 HE vorgesehen.
Das Paneel sollte sich mindestens einen Meter über dem Boden, aber nicht zu nahe an der Decke befinden. Es darf auch
nicht an einer Außenwand oder in der Nähe von wärmeabstrahlenden Gegenständen wie CD-Playern, Kühlschränken oder
Lampen angebracht werden, da dies zu falschen Temperaturmessungen führen kann. Der Raum hinter dem Paneel muss gut
belüftet sein. Wenn der Raumthermostat auf dem Paneel immer noch nicht unbeeinflusst arbeiten kann, einen externen Fühler
an das Paneel anschließen.

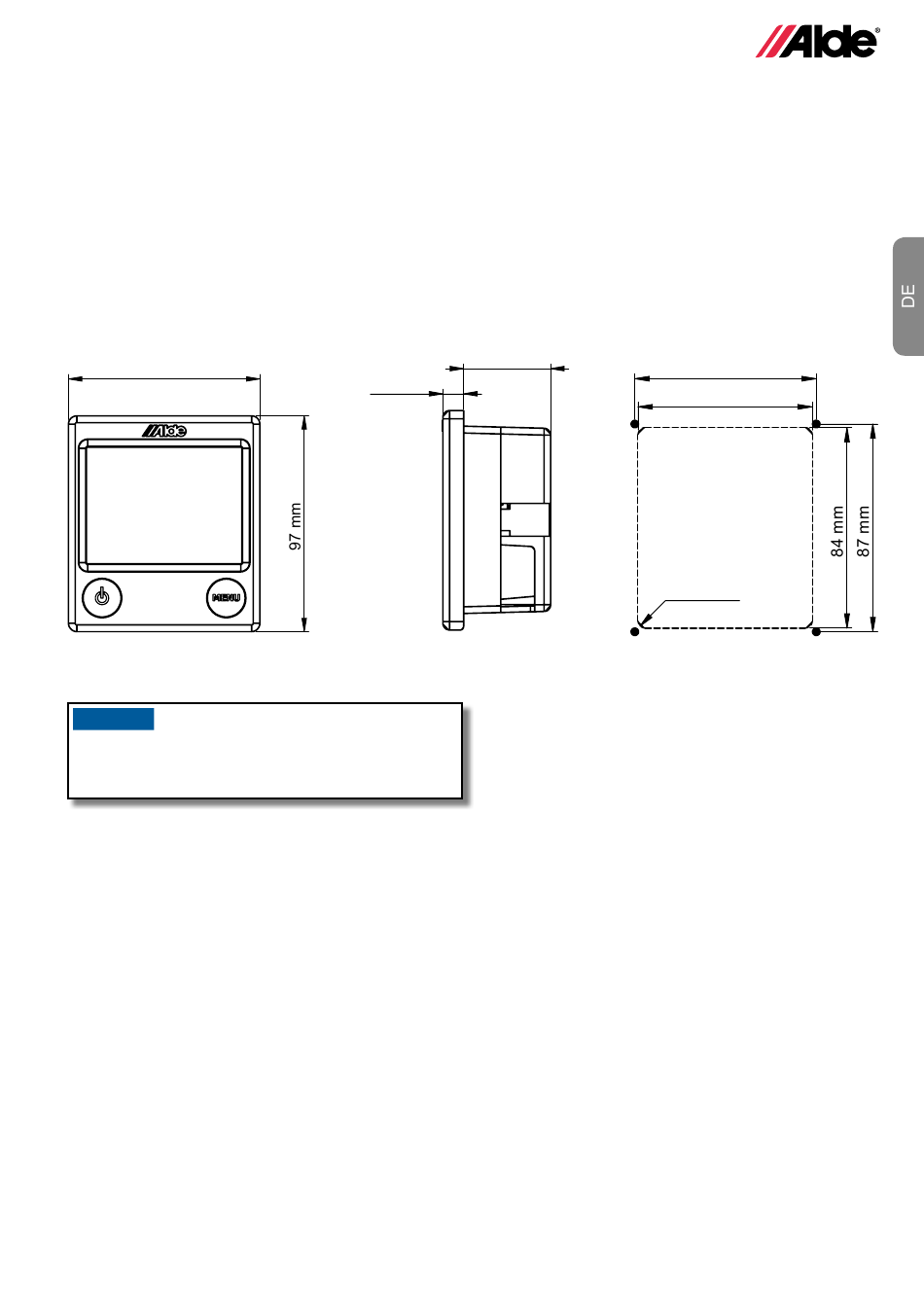

Eine Montageöffnung für das Paneel gemäß Abbildung C herstellen. Das Paneel fest anschrauben und die Frontblende in
Position bringen. Das Kabel mit Klemmen sichern, um eine Zugbelastung der Klemmleiste des Paneels zu vermeiden.
Eine Montageöffnung für das Paneel gemäß Abbildung C herstellen. Das Paneel fest anschrauben und die Frontblende in
Position bringen. Das Kabel mit Klemmen sichern, um eine Zugbelastung der Klemmleiste des Paneels zu vermeiden.
86 mm
A.
HINWEIS
Wird die Raumtemperatur auf dem Paneel durch ein
beliebiges Gerät negativ beeinflusst, einen externen
Fühler an das Paneel anschließen.
(Art.-Nr. 3010 346)
38,5 mm
9 mm
B.
76 mm
73 mm
R3(4x)
C.
71
17
