9. KABELANSCHLUSS COMPACT 3020 HE UND OPTIONALE LEITERPLATTE

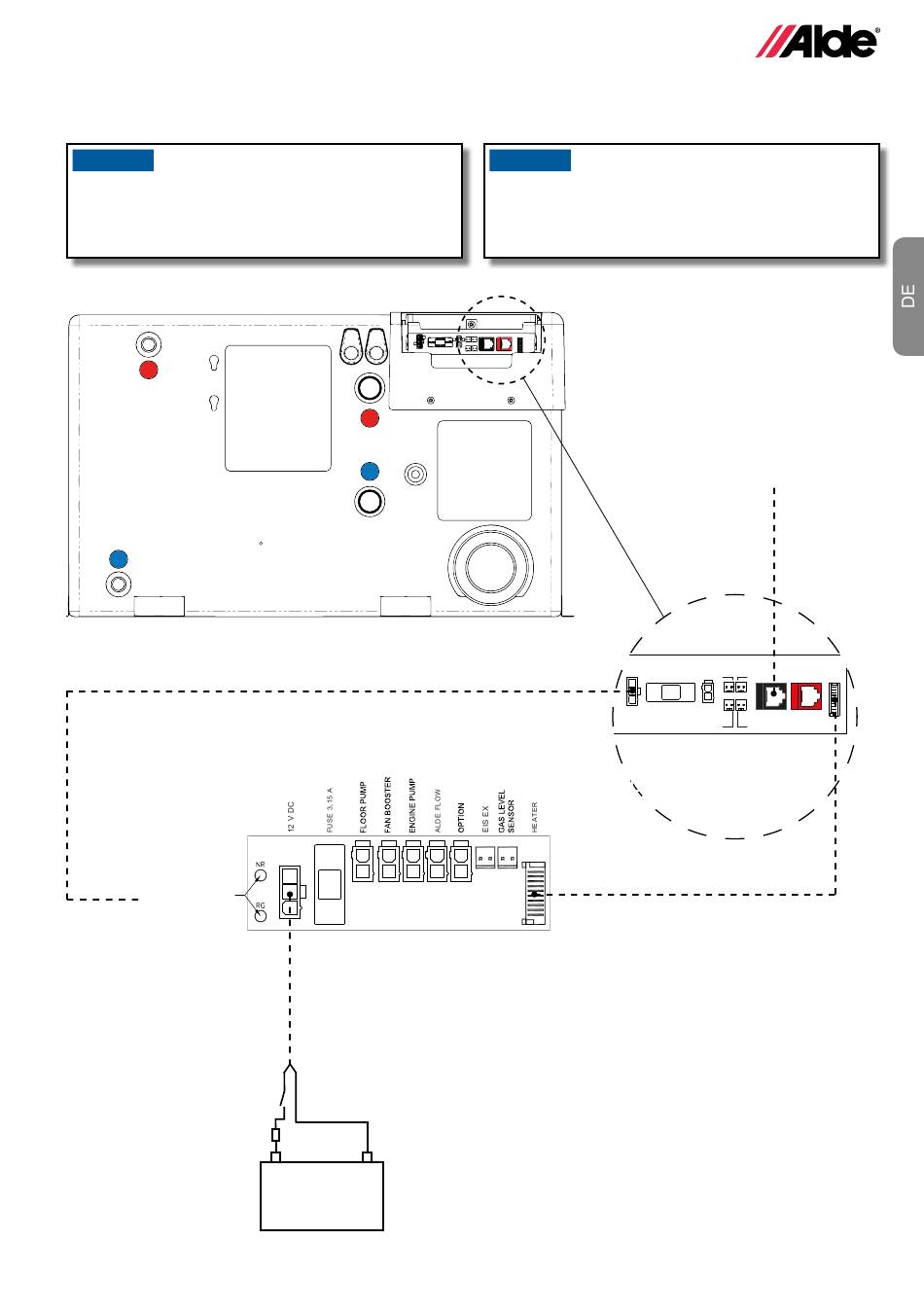

Zubehör gemäß der folgenden Abbildung an den Kessel anschließen.
HINWEIS
12 V-Kabel oder Fühlerkabel nicht mit 230 V-Kabeln zu-
sammenklemmen oder -binden. Es wird empfohlen, die
Kabel nicht dicht beieinander zu verlegen. Werden die
Kabel gebündelt, steigt die Gefahr von Fehlfunktionen.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Optionale Leiterplatte für Compact 3020 HE
-
+
12V DC
HINWEIS
Zum Schutz vor Fehlfunktionen nur Original-Alde-Kabel
verwenden (geschirmte, elektromagnetisch verträgliche
Kabel).
*Truma AC und iNet Box werden an
den TIN-Bus-Port angeschlossen.
* Die Klimaautomatik funktioniert mit:
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(Serien-Nr. > 23091001)
Saphir compact benötigt einen Truma-Adapter 40090-69300
Fuse 3,15 A
12 V DC
Leiterplatte am Kessel
Compact 3020 HE
(Zubehör)
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
