8. INSTALLASJONSANVISNING – KONTROLLPANEL 3020 013
Kontrollpanel 3020 013 er beregnet på kjelen Alde Compact 3020 HE.
Kontrollpanelet skal plasseres minst én meter over gulvet, men ikke for nær taket. Det skal heller ikke plasseres på en
utvendig vegg eller nær elementer som utstråler varm, f.eks. en CD-spiller, et kjøleskap eller lamper, da det kan føre
til feil temperaturer. Plassen bak panelet skal ha god ventilasjon. Hvis romtermostaten på panelet fremdeles påvirkes,
skal en ekstern sensor kobles til panelet.

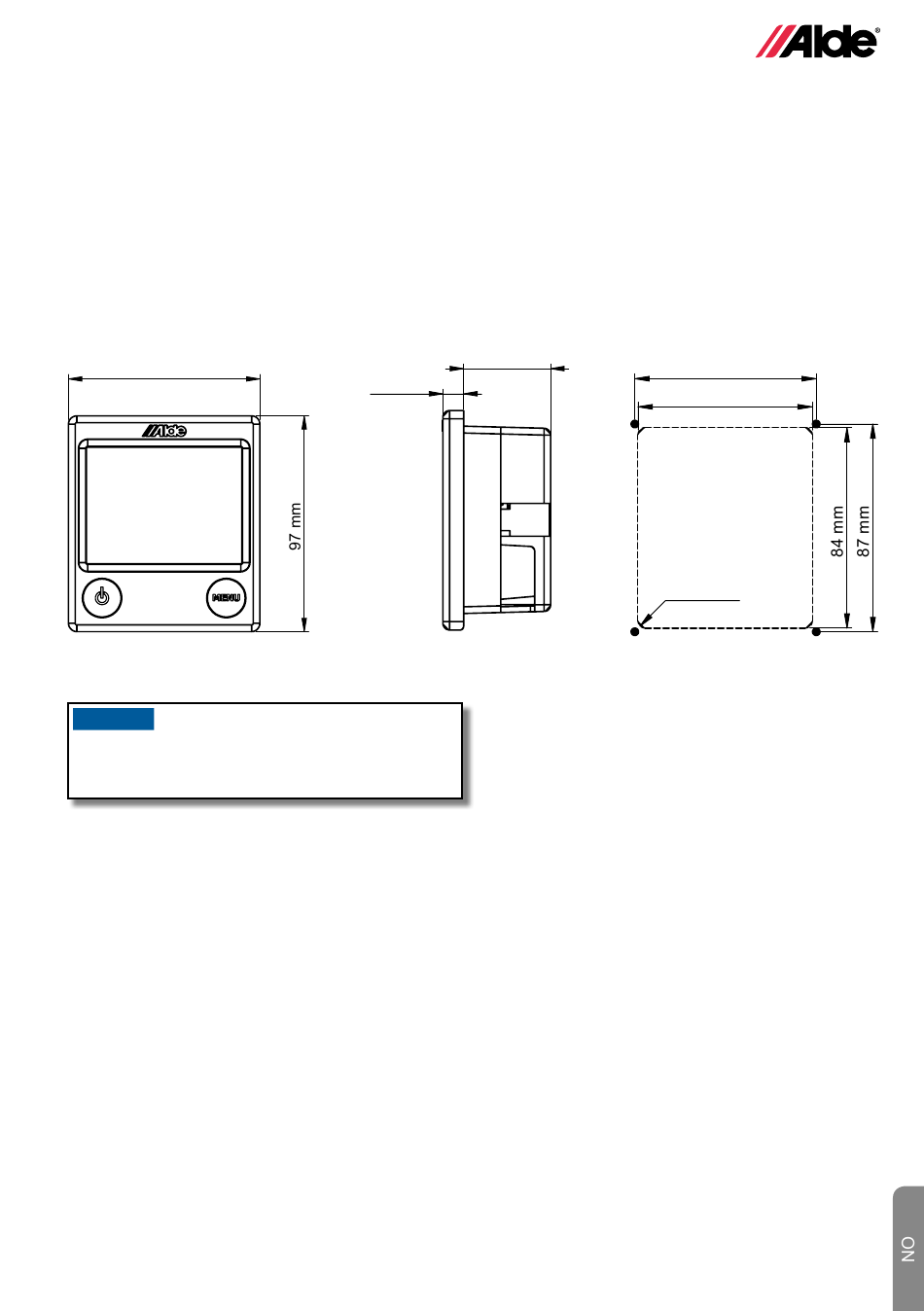

Lag et hull til kontrollpanelet som vist i figur C. Skru kontrollpanelet godt fast, og skyv frontdekselet i posisjon. Fest
kabelen med klemmer slik at du forhindrer belastning på panelets rekkeklemme.
Lag et hull til panelet som vist i figur C. Skru panelet på plass, og trykk frontdekselet på det. Fest kablene med klem-
mer slik at du unngår slitasje på panelets rekkeklemme.
86 mm
A.
MERK
Hvis romtemperaturen på panelet påvirkes negativt av
et apparat, skal en ekstern sensor
til panelet.
38,5 mm
9 mm
B.
kobles
(art.nr. 3010 346)
76 mm
73 mm
R3(4x)
C.
