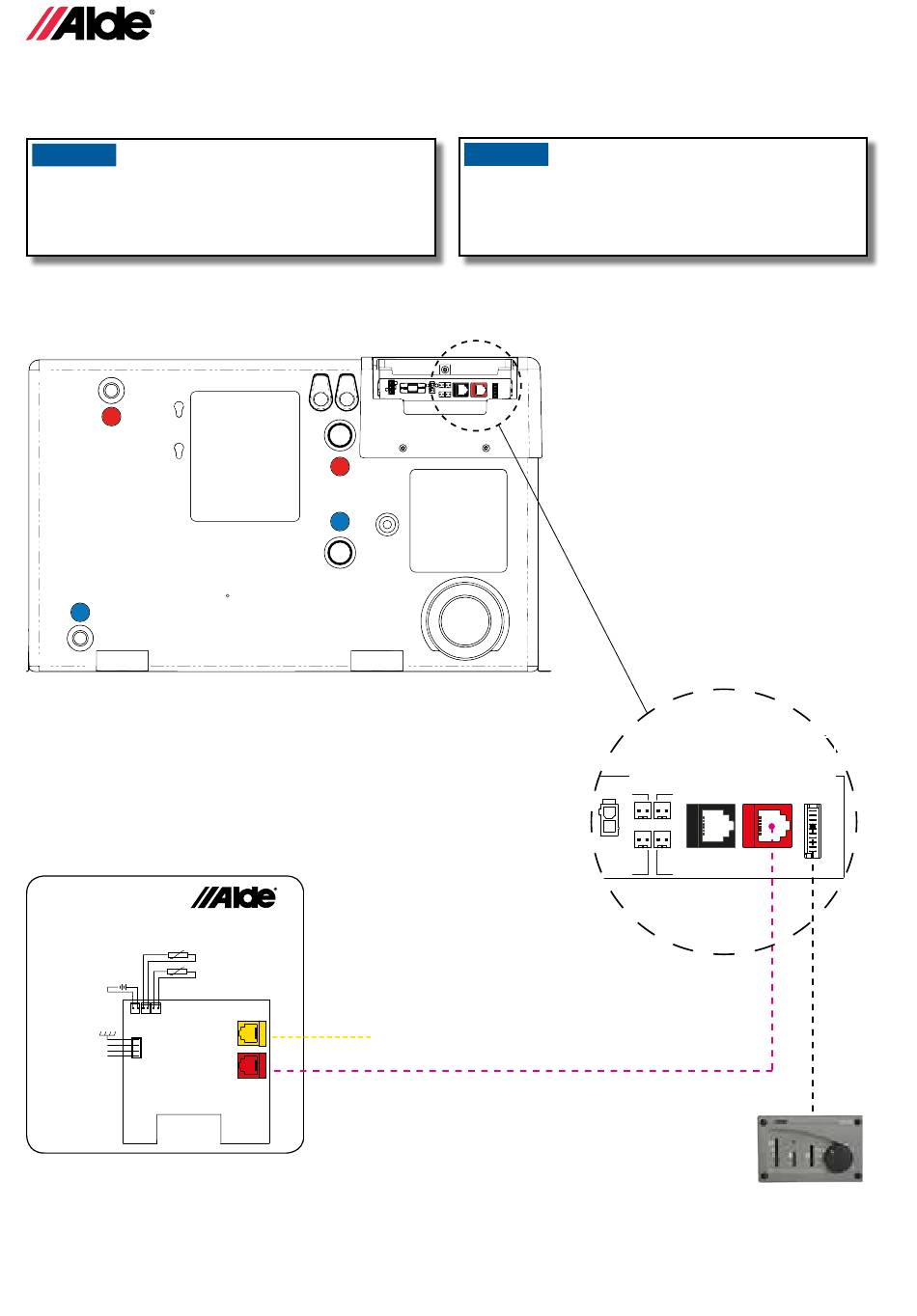

8:1 KABELANSLUTNING COMPACT 3020 HE OCH MANÖVERPANEL
• Anslut värmepannan och manöverpanelen enligt schemat nedan.
OBS
Klamra eller fäst inte 12 V kablar eller givarkablar
tillsammans med 230 V kablar. Kablarna bör helst inte
placeras nära varandra. Om kablarna är hopbuntade
ökar risken för funktionsfel under drift.
Baksida på manöverpanel
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
20
18
3020
Bed
Sofa
CI Bus
Heater
OBS
För att undvika funktionsfel, använd endast originalka-
blar från Alde
Fuse 3,15 A
12 V DC
CI bussanslutning
skärmad kabel för EMC.
,
Kretskort på värmepannan
Compact 3020 HE
Load Outdoor
monitor sensor
Tin bus
E F
D I
12 V
pump
External Window
start sensor
Control panel
Option board/
Mechanical panel
Mekanisk panel 3010 214
