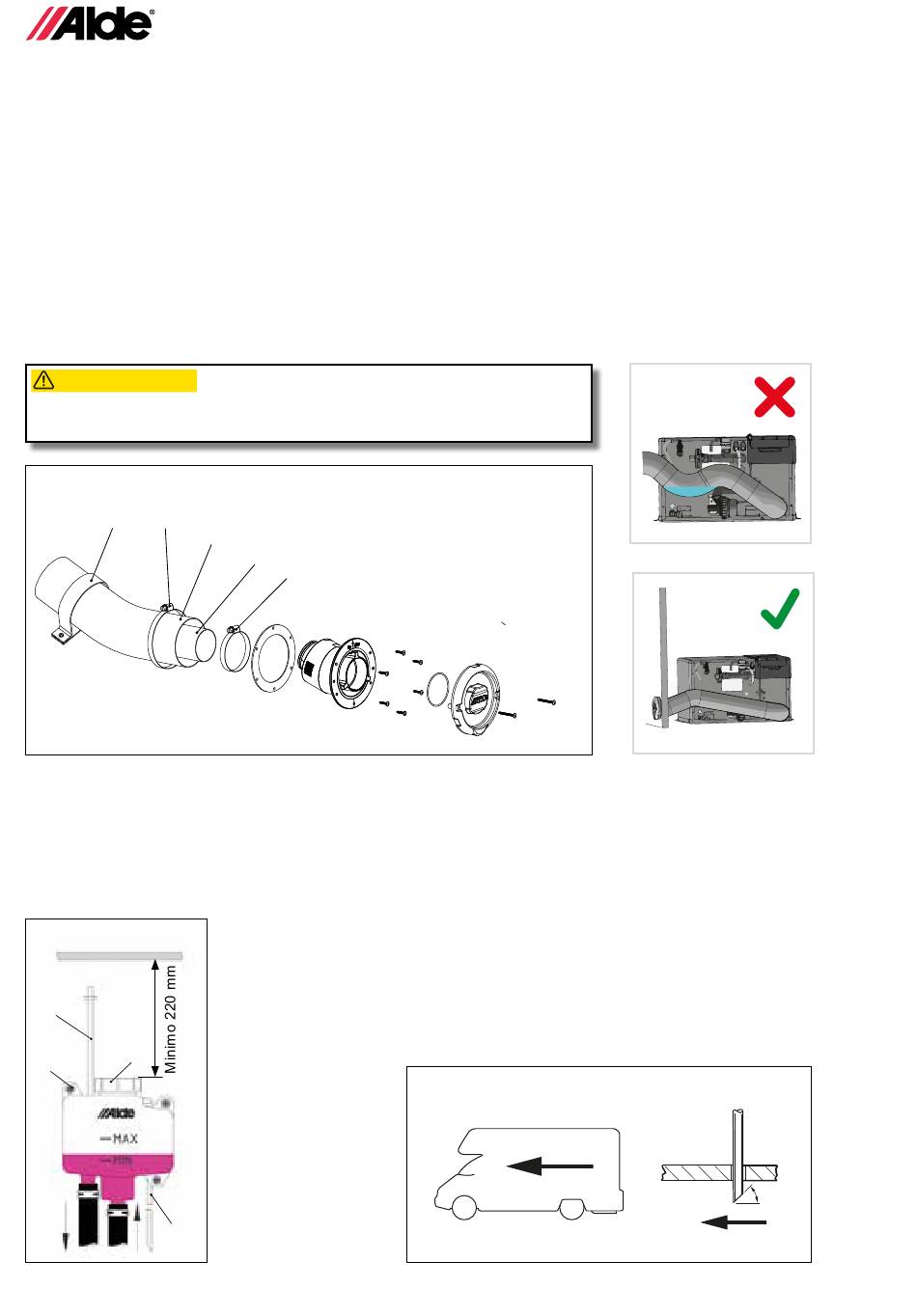

5:6 INSTALLAZIONE DEI FLESSIBILI DI PRESA D'ARIA/SCARICO DEI FUMI
• Lunghezza dei flessibili con canna fumaria al tetto: minimo 2,0 m, massimo 3,5 m.
• Lunghezza dei flessibili con canna fumaria a parete: minimo 0,5 m, massimo 2,0 m.
• Misurare e tagliare alla lunghezza opportuna il flessibile di presa d'aria (Ø 75 mm). Il flessibile di scarico dei fumi (Ø 50
mm) va tagliato in modo che sia circa 50 mm più lungo del flessibile di presa dell'aria. Vale per flessibili più lunghi di 1 m.
I flessibili devono inserirsi per circa 20 mm nei raccordi.
• Inserire il flessibile di scarico della canna fumaria nel flessibile per la presa d'aria. Per prima cosa, inserire il fles-
sibile di scarico della canna fumaria (Figura C,E 12) nella canna fumaria e fissarlo con una fascetta stringitubo
(Figura C,E 13). Poi far scorrere sopra il flessibile della presa d'aria (Figura C,E 14) e fissarlo con l'altra fascetta
stringitubo (Figura C,E 15). Dopodiché, collegare i flessibili alla caldaia nello stesso modo. Fissare il flessibile
esterno con una staffa per tubi (Figura E 16) a 600 mm c/c o equivalente.
• Controllare il tracciato dei due flessibili incorporati, di presa d'aria/scarico dei fumi, per accertarsi che non si possano
formare sacche d'acqua nei flessibili. Controllare anche che le fascette stringitubo siano posizionate correttamente.
ATTENZIONE
OBSERVERA
Controllare il tracciato dei tubi per verificare che l'acqua non possa ristagnare
nel tubo di scarico/presa d'aria.
ATTENTION
VOORZICHTIG
Figura E
16 15
5:7 INSTALLAZIONE DEL VASO DI ESPANSIONE
• Installare il vaso di espansione almeno a 200 mm più in alto del punto più elevato dell'impianto di riscaldamento.
Lasciare uno spazio di almeno 220 mm sopra il vaso di espansione per poterlo rifornire ed effettuare la manuten-
zione. Installare il vaso di espansione utilizzando le viti e le guarnizioni incluse (Figura F 16).
• Se nel vaso di espansione va installata una pompa di circolazione, dovrà essere del tipo ad aspirazione. Perciò,
i flessibili in ingresso devono essere collegati al tubo da sotto la pompa, mentre quelli di uscita vanno collegati
parallelamente al tubo (Figura F). Il flessibile di ventilazione dell'aria (Figura F 17) va installato verticalmente e
Figura F
17
19
16
18
10 194
14
12
13
fissato con fascette stringitubo per evitare che si pieghi. Il flessibile di drenaggio (Figura F
18) deve essere installato in modo che segua il percorso più breve dal vaso di espansione
e l'uscita attraverso il fondo del veicolo. Tagliare il flessibile in modo obliquo sotto il veicolo
a un angolo di 30°, con il taglio rivolto verso la parte posteriore del veicolo (Figura G). Una
volta riempito l'impianto di riscaldamento, qualunque pompa opzionale viene collegata al
vaso di espansione e fissata con un dado (Figura F 19). Poi fissare il contatto alla pompa
nel "punto giusto" del circuito elettronico stampato. (Figura K 7, pagina 9).
Figura G
30º
