Alde Compact 3020 HE Montageanleitung Seite 218

5:3 NAMESTITEV GRELNIKA
OBVESTILO
Grelnik ne sme biti nameščen v potniškem prostoru
vozila vrste M2 ali M3.
• Najboljše mesto za grelnik je garderoba ali prostor za shranjevanje, lahko pa ga namestite tudi v dvojna tla vozila.
Če grelnik namestite na zunanjo stran vozila, mora biti postavljen v zaprt prostor, da je zaščiten pred škropljenjem
vode, izpušnimi plini itd. Pri izbiri mesta upoštevajte tudi, da mora biti mogoče odstraniti servisno ploščo (slika A.1)
in da mora biti na voljo dovolj prostora za zamenjavo sestavnih delov med servisiranjem.
Upoštevajte potrebo po odstranitvi grelnika zaradi servisiranja/zamenjave.
• Po namestitvi mora biti ploščica s podatki (slika A.2) na grelniku berljiva.
• Namestitvene mere, ki jih prikazuje slika A, so priporočene najmanjše mere za namestitev grelnika.
• Prostor, v katerem je nameščen grelnik, mora biti prezračevan, površina prezračevanja pa mora znašati najmanj 70 cm
• Grelnik mora biti trdno privijačen v tla skozi luknje v pritrdilnih nosilcih (slika A.2).

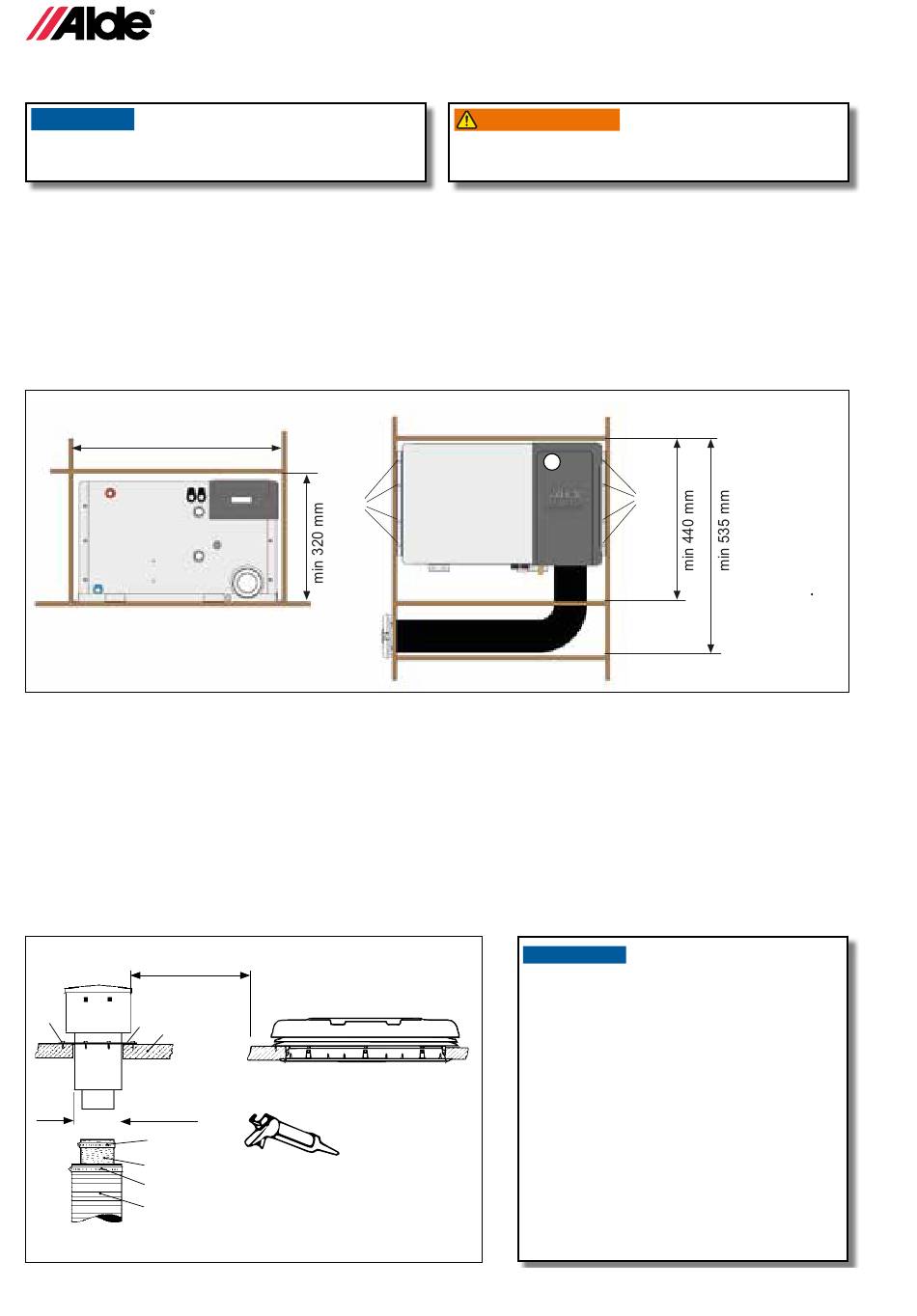

slika B. Namestitvene mere za sistem Alde Compact 3020
min 520 mm
1. Servisna loputa
2. Luknje za pritrditev z vijaki
5:4 NAMESTITEV STREŠNE DIMNE CEVI
• Grelnik je dovoljeno namestiti samo z originalno dimno cevjo Alde.
• Dimna cev ne sme biti zamašena.
• Strešna dimna cev mora biti nameščena na ravno površino (največji sprejemljivi naklon strehe je 30°).
• V polmeru 200 mm od dimne cevi ne sme biti na strehi nameščen noben drug predmet.
• Najmanjša bočna razdalja od vhoda zraka za prezračevanje mora znašati 300 mm.
• Na mestu namestitve dimne cevi označite sredino luknje in skozi streho izvrtajte luknjo premera 76 mm.
• Namestite dimno cev, pri čemer začnite na vrhu strehe in nato nadaljujte navzdol. Stik med namestitveno podložko
(slika C 4) in streho (slika C 5) zatesnite s karoserijskim tesnilnim sredstvom za avtomobile in dimno cev trdno privijte
s 6 samoreznimi vijaki (slika C 6).
Slika C
> 300 mm
6
4 5
Ø 76 mm
13
12
15
14
8 218
2
OPOMBA! Stik med namesti-
tveno podložko (slika C 4) in
streho (slika C 5) zatesnite s
karoserijskim tesnilnim sred-
stvom za avtomobile.
OPOZORILO
VARNING
Med namestitvijo uporabljajte zaščitne rokavice, da
pomagate preprečiti ureznine.
AVERTISSEMENT
WARNUNG
AVVERTENZA
WARNING
ADVERTENCIA
VAROITUS
WAARSCHUWING
1
OBVESTILO
Za namestitev dimnih cevi v zgradbah
veljajo naslednje zahteve:
V primeru navpične namestitve dimne cevi na
streho mora biti odprtina v celoti najmanj
0,3 m pravokotno na površino strehe.
V primeru namestitve skozi steno mora biti
odprtina:
• najmanj 2 m nad tlemi,
• najmanj 1 m od oken, ki se odpirajo,
• najmanj 1,5 m od prezračevalnih odprtin,
• najmanj 0,5 m od vrat,
• zunaj območja 45° med zunanjo steno in
napuščem/žlebom.
OSTRI ROBOVI LAHKO
POVZROČIJO UREZNINE
2
.
2
