8. INSTRUCTIONS D'INSTALLATION – PANNEAU DE COMMANDE 3020 013
Le panneau de commande 3020 013 est destiné à la chaudière Alde Compact 3020 HE.
Le panneau de commande doit se trouver à un mètre au moins au-dessus du plancher, mais pas trop près du plafond.
Il ne doit pas être installé sur une paroi extérieure ou proche d'objets émettant de la chaleur, comme un lecteur de CD,
un réfrigérateur ou une lampe, car les températures risqueraient d'être faussées. L'espace derrière le panneau doit
être bien ventilé. Si le thermostat sur le panneau est affecté, un capteur externe doit être raccordé au panneau.

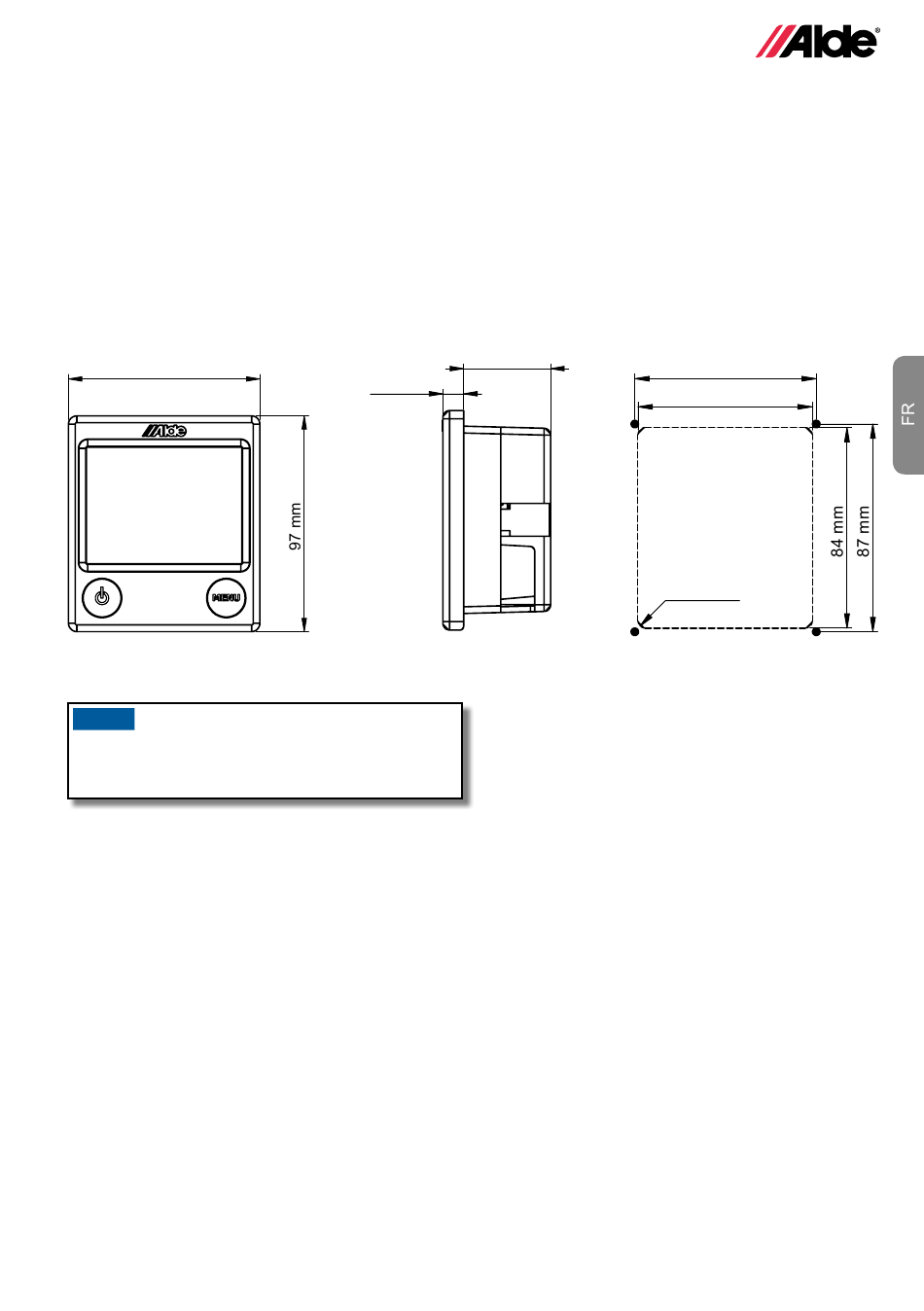

Pratiquez un trou pour le panneau de commande comme sur la Figure C. Vissez le panneau de commande et encas-
trez le capot avant. Fixez les câbles à l'aide de brides afin d'éviter toute contrainte sur la borne du panneau.
Pratiquez un trou pour le panneau comme sur la Figure C. Vissez le panneau de commande et encastrez le capot
avant. Utilisez des brides pour attacher les câbles et éviter l'usure de la borne.
86 mm
A.
AVIS
Si la température ambiante du panneau est affectée
négativement par un appareil, un capteur extérieur
doit être relié au panneau.
(réf. 3010 346)
38,5 mm
9 mm
B.
76 mm
73 mm
R3(4x)
C.
