Alde Compact 3020 HE Montageanleitung Seite 274

5:10 INSTALLERE SIKKERHETS-/TAPPEVENTIL
Sikkerhets-/tappeventilen fra Alde må monteres til kaldtvannsslangen som går inn i varmtvannsberederen.
FORSIKTIG
OBSERVERA
Sikkerhets-/tappeventil må ikke monteres høyere enn
slangekoblingen.
ATTENTION
VOORZICHTIG
1. Bor et Ø 16 mm hull i gulvet til tappeslangen, og skru deretter sikkerhets-/tappeslangen godt fast i gulvet.
2. Monter slangekoblingen (figur H 21) på innløpsnippelen.
3. Koble sikkerhets-/tappeventilen til slangekoblingen.
4. Deretter monterer du vinkelkoblingen med innebygd lufteventil på utløpskoblingen (figur H 25). Denne skal mon-
teres på samme måte som slangekoblingen. Monter avluftingsslangen (figur H 20) på ventilens slangekobling, og
dra slangen ut gjennom gulvet. Kutt av slangen tvers gjennom under kjøretøyet i en vinkel på 30° vendt mot den
bakre delen av kjøretøyet (figur G). Slangen må ikke blokkeres.

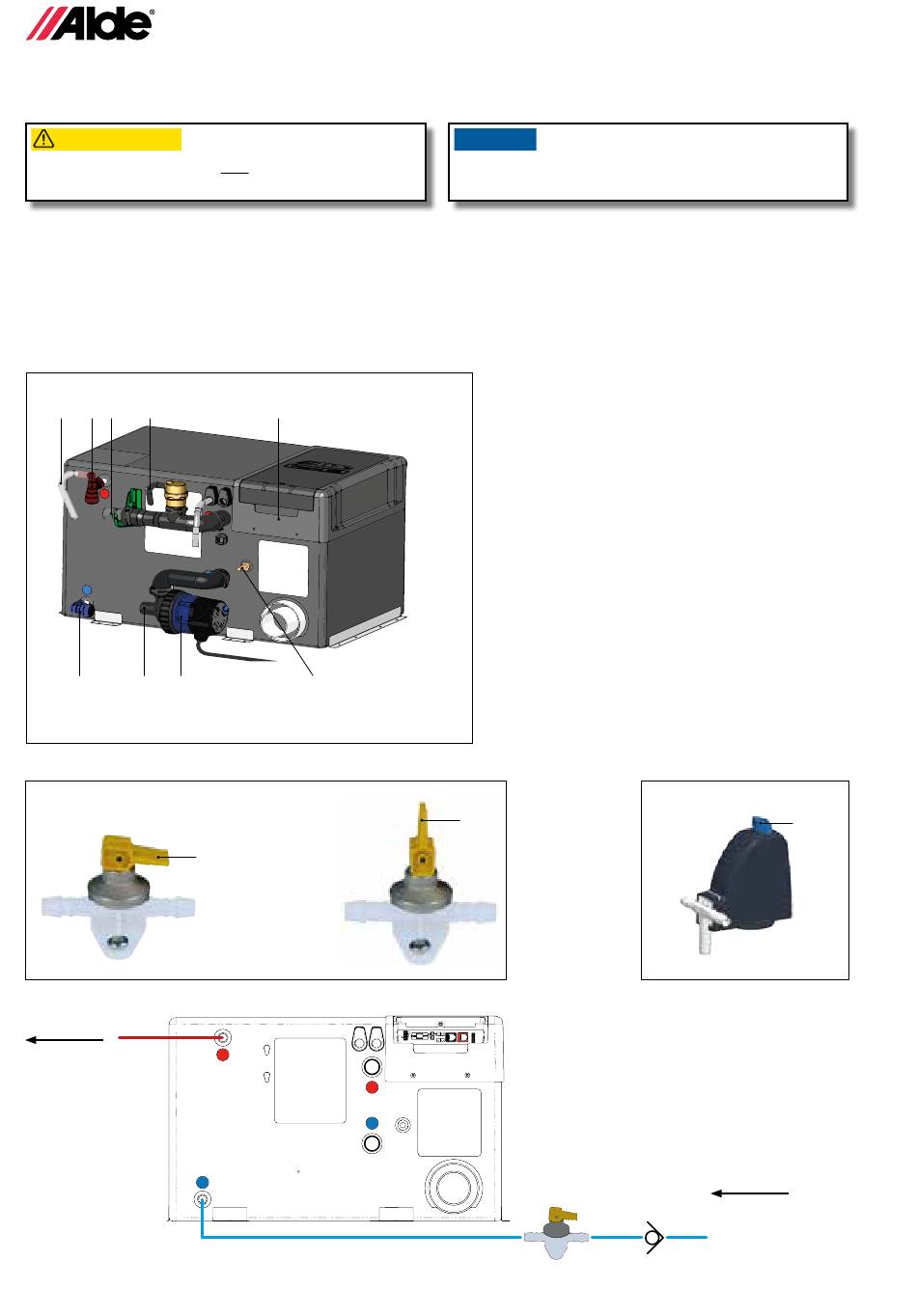

Figur H
20 21 22 23
25 26 27
Figur I
Lukket
M
Varmtvann ut fra
varmtvannsbere-
deren
12
274
24
28
Åpen
MERK
Bruk kun originale ventiler fra Alde.
M
Figur J
K
Ferskvann fra
vanntank
maks. 0,3 MPa (3 bar)
