Alde Compact 3020 HE Montageanleitung Seite 197

5:11 CONNESSIONE GPL

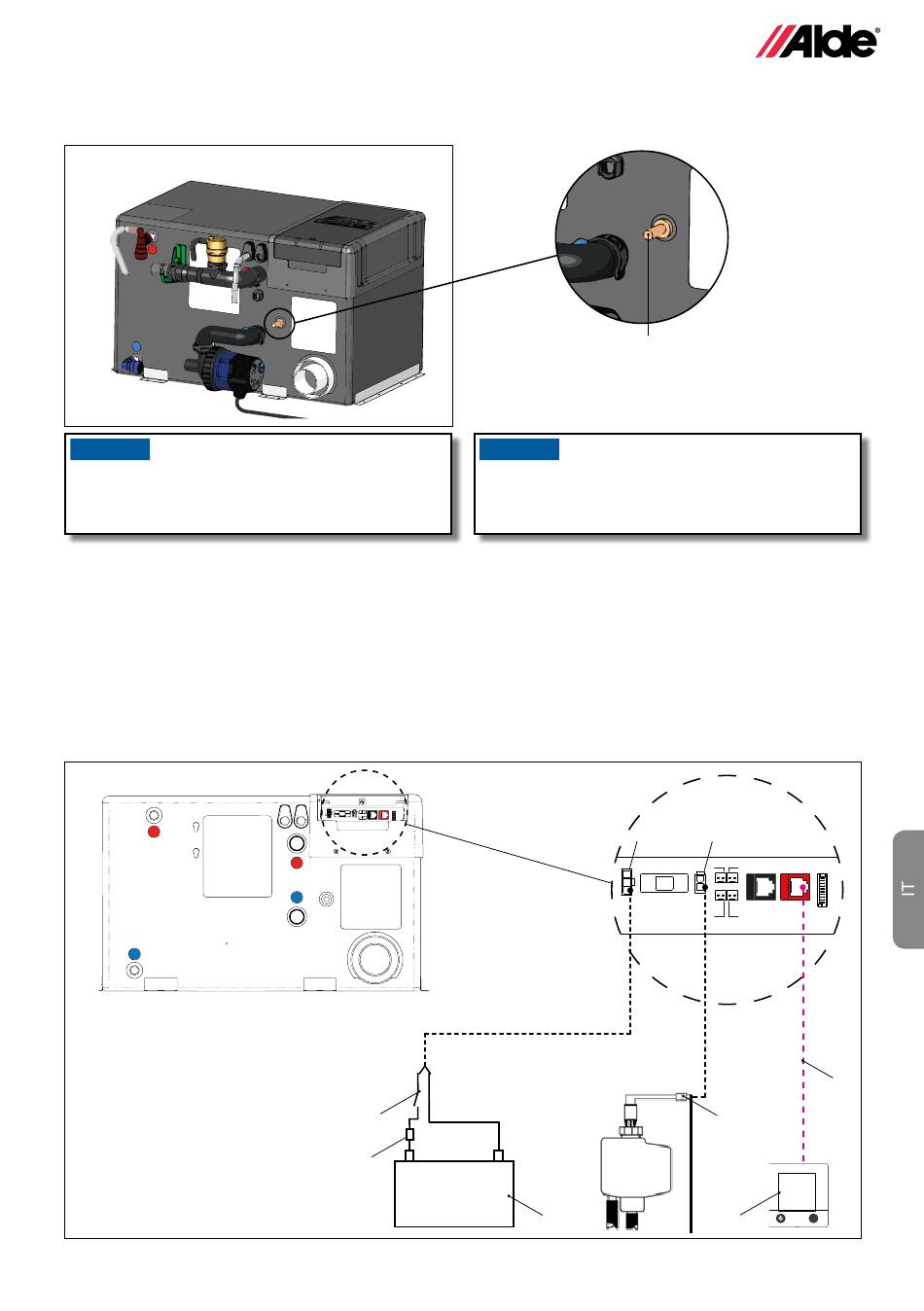

Rimuovere la tappo protettivo dal tubo del gas sulla caldaia (Figura K 29).
Figura K
AVVISO
Quando si installa l'impianto a GPL si devono seguire
sempre le norme nazionali vigenti.
• L'installazione GPL sulla caldaia deve essere eseguita utilizzando un tubo di rame o d'acciaio da 8 mm connesso
al tubo del gas della caldaia tramite un raccordo a compressione. Nel predisporre il tracciato delle tubature ricor-
darsi che tutti i giunti/raccordi devono essere facilmente accessibili e che deve essere possibile disassemblare la
caldaia per eseguirne la manutenzione.
• La connessione GPL alla caldaia deve avere un rubinetto separato che sia facilmente accessibile.
• La caldaia deve essere collegata a una bombola GPL con una valvola limitatrice di pressione omologata, impo-
stata su una pressione di 30 mbar.
Per una maggiore sicurezza, consigliamo di installare il rilevatore di fughe Alde, tipo 4071, il più vicino possibile alla
valvola limitatrice di pressione.
5:12 CONNESSIONE ELETTRICA
Figura L
1. Cavo di connessione.
2. Interruttore.
3. Fusibile principale da 5 A.
4. Morsettiera per ingresso 12 V.
5. Centralina di comando 3020 013
6. Batteria a 12 V.
7. Raccordo pompa (opzionale)
8. Raccordo pompa di circolazione
AVVISO
Prima di mettere in funzione l'impianto a GPL biso-
gna effettuare un'ispezione dell'impianto, vedere alla
sezione Controlli di installazione.
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
13 197
