Alde Compact 3020 HE Montageanleitung Seite 228

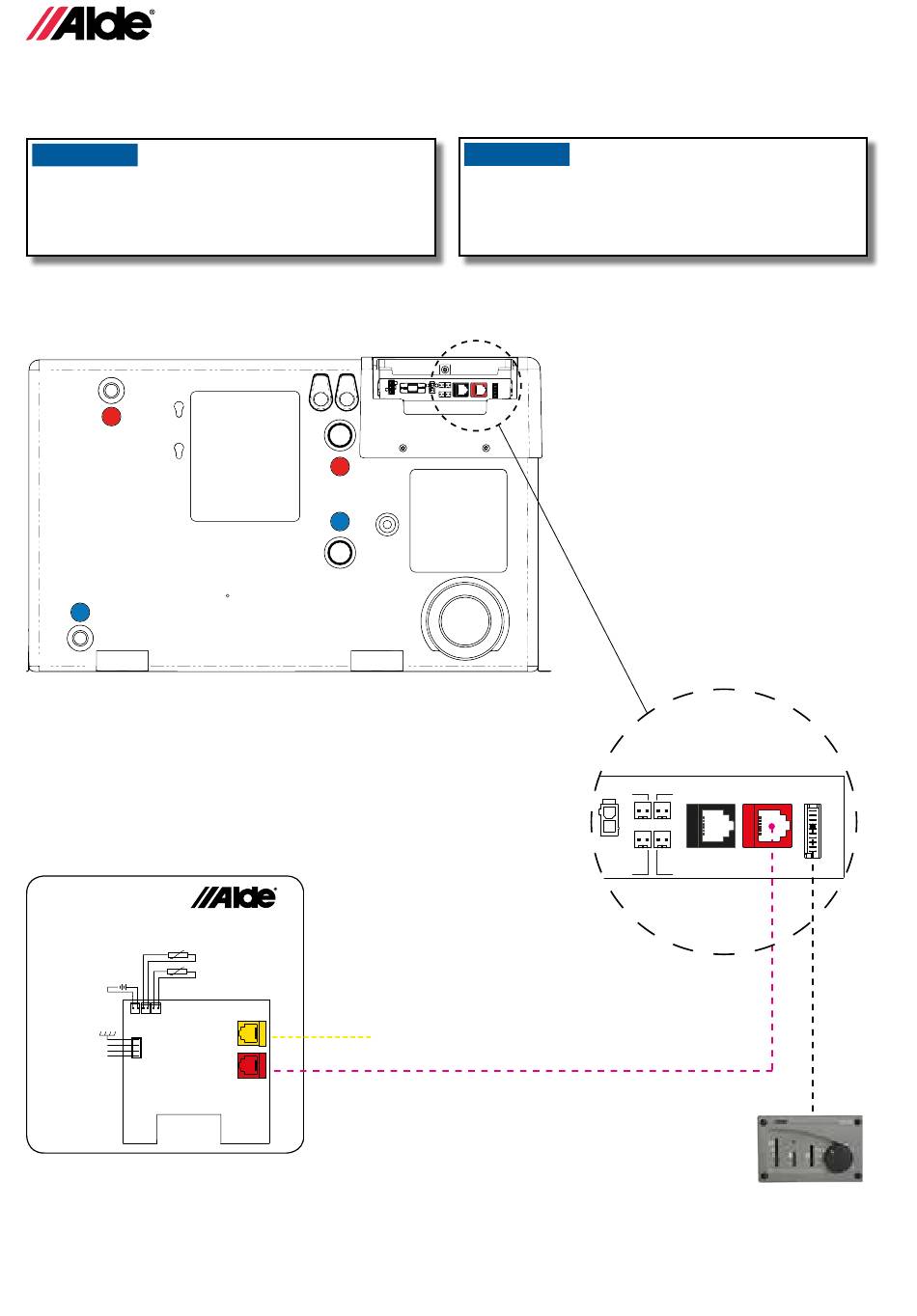

8:1 KABELSKA POVEZAVA GRELNIKA COMPACT 3020 HE IN UPRAVLJALNE PLOŠČE
• Povežite grelnik in upravljalno ploščo, kot je prikazano na spodnji shemi.
OBVESTILO
Ne spenjajte ali vežite 12-voltnih kablov ali kablov tipal
skupaj z 230-voltnimi kabli. Kablov po možnosti ne
nameščajte tesno skupaj. Če so kabli zvezani skupaj,
se poveča nevarnost napak.
Zadnja stran upravljalne plošče
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
228
18
3020
Bed
Sofa
CI Bus
Heater
OBVESTILO
Uporabljajte samo originalne kable Alde in kable z
zaščito EMC, da preprečite napake.
Fuse 3,15 A
12 V DC
Priključek CI Bus
Plošča z vezjem grelnika
Compact 3020 HE
Load Outdoor
monitor sensor
Tin bus Control panel
E F
D I
12 V
pump
External Window
start sensor
Mehanska upravljalna plošča 3010 214
Option board/
Mechanical panel
