Alde Compact 3020 HE Montageanleitung Seite 72

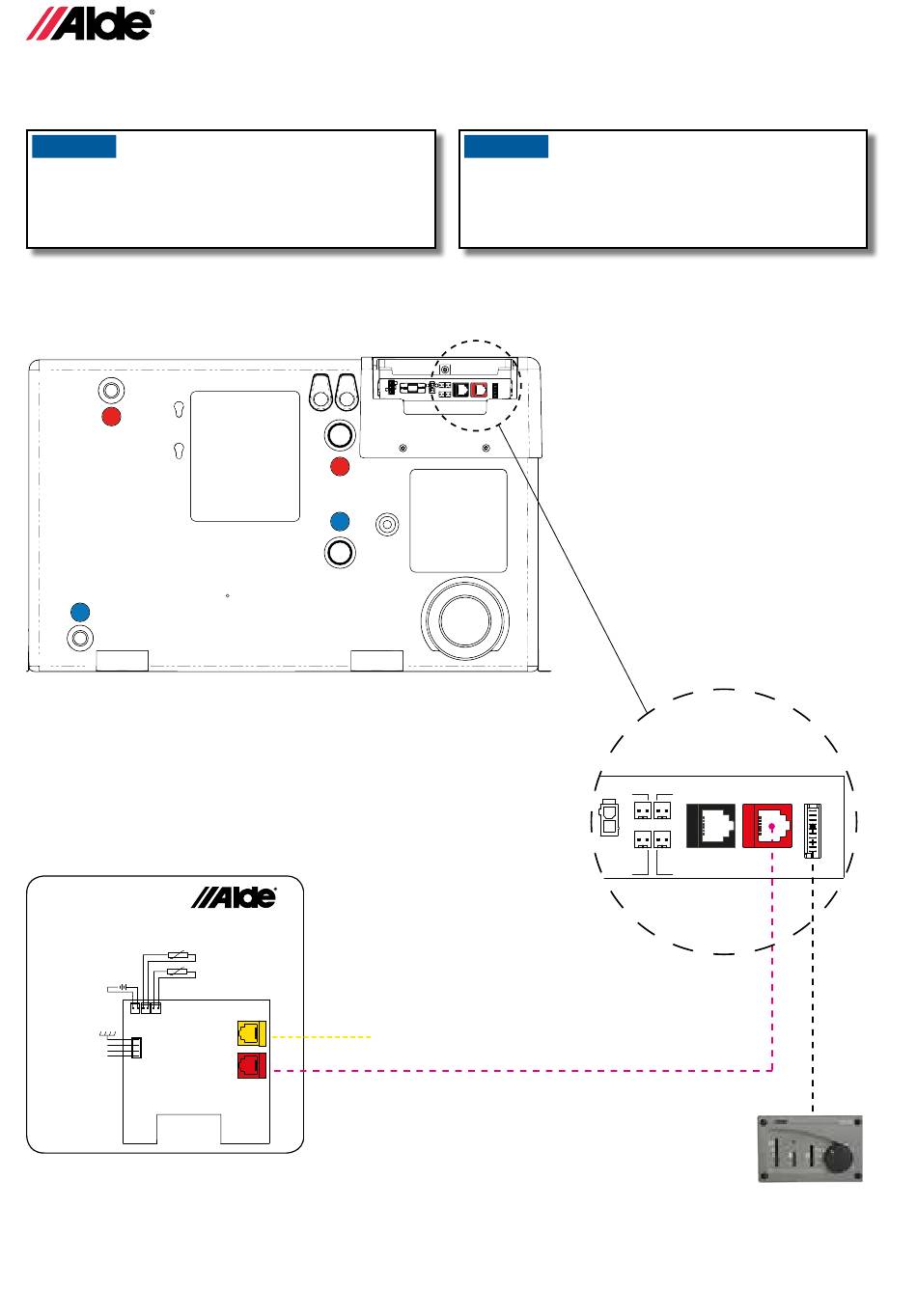

8:1 KABELANSCHLUSS COMPACT 3020 HE UND PANEEL
• Kessel und das Paneel gemäß der folgenden Abbildung anschließen.
HINWEIS
12 V-Kabel oder Fühlerkabel nicht mit 230 V-Kabeln zu-
sammenklemmen oder -binden. Es wird empfohlen, die
Kabel nicht dicht beieinander zu verlegen. Werden die
Kabel gebündelt, steigt die Gefahr von Fehlfunktionen.
Rückseite Paneel
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
72
18
3020
Bed
Sofa
CI Bus
Heater
HINWEIS
Zum Schutz vor Fehlfunktionen nur Original-Alde-Kabel
verwenden (geschirmte, elektromagnetisch verträgliche
Kabel).
Fuse 3,15 A
12 V DC
CI-Busanschluss
Leiterplatte am Kessel
Compact 3020 HE
Load Outdoor
monitor sensor
Tin bus Control panel
E F
D I
12 V
pump
External Window
start sensor
Mechanisches Paneel 3010 214
Option board/
Mechanical panel
