5:5 MONTERING AF VÆGAFTRÆKSRØRET
FARE
KULILTEFORGIFTNING
FARA
Dette varmesystem kan producere farlig kulilte(CO),
når du bruger LPG-driften, hvis det ikke installeres og
DANGER
anvendes korrekt.
DANGER
GEFAHR
• Kedlen skal monteres sammen med det originale vægaftræksrør fra Alde. Vægaftræksrøret må aldrig monteres
på gulvet eller taget. Aftræksrøret må ikke blokeres. Når du vælger placeringen, skal du huske på, at der altid skal
VAARA
være tilstrækkelig ventilation, så udstødningsgasser kan slippe ud i det fri.
PELIGRO
PERICOLO
Væg
GEVAAR
• Vægaftræksrør skal monteres på så flad en overflade som muligt, så luften kan cirkulere frit forbi aftræksrøret.
• Der skal være en mindste sidelængde på 200 mm fra alle fremspringende objekter.
• Der skal være en mindste sidelængde på 300 mm fra vinduet, som kan åbnes, eller et ventilationsluftindtag.
Aftræksrøret må ikke monteres under et vindue, der kan åbnes, eller et ventilationsluftindtag; se tegning nedenfor.
>200 mm
Hvis aftræksrøret skal monteres tættere på ovenstående dimensioner, skal der monteres en vinduesafbryder (del nr.
3010 280), der stopper LPG-driften, når vinduet er åbent. For at sikre, at kedlen fungerer som beregnet, må der ikke
monteres noget i en radius på 300 mm rundt om aftræksrøret (ikke et lovkrav). Nationale bestemmelser skal altid følges.
• Afstanden fra aftræksrøret til et ventilationsluftindtag under køretøjet skal være mindst 300 mm.
• Afstanden fra aftræksrøret til et fyldpunkt eller ventilation for brændstof skal være mindst 500 mm.

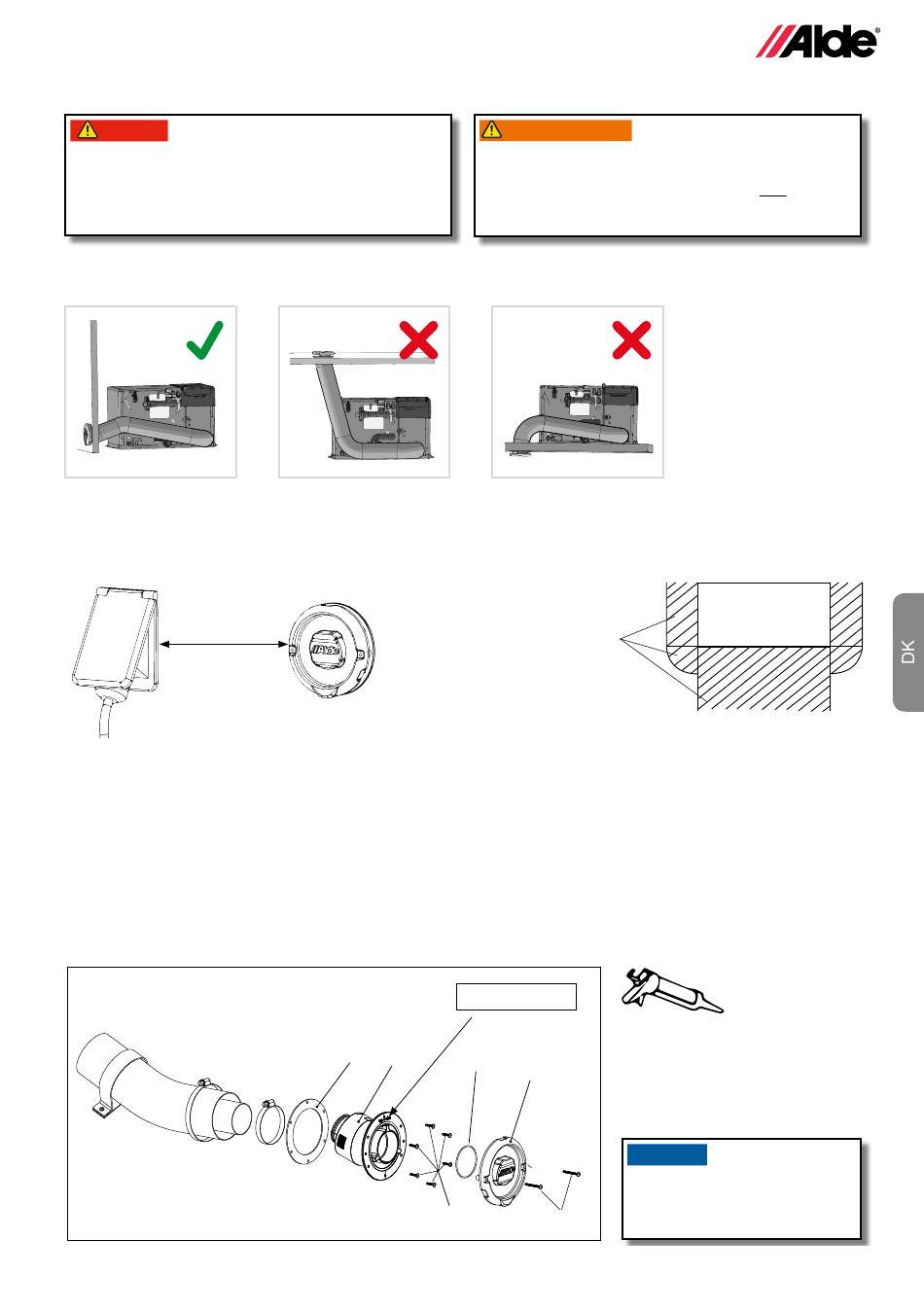

• Marker, hvor aftræksrøret skal placeres. Bor derefter et hul med en diameter på 83 mm i ydervæggen. Monter
først pakningen (figur D 7), og skru derefter aftræksrøret (Figur D 8) sikkert på plads med de seks selvskærende
skruer (figur D 9). Hvis overfladen er af konturformet type, som fx en hamret metalplade, skal der anvendes karos-
seritætning omkring pakningen. Bemærk, at aftræksrøret skal være monteres med knæet pegende opad, aftræks-
røret er også mærket TOP OBEN. Monter derefter plastikhætten (figur D 10a) og O-ringen (figur D 10b) ved hjælp
af de to medfølgende skruer (figur D 11)
Figur D
Udstødningstemperaturen fra LPG-brænderen kan
være op til 200 °C.
-
tæt på aftræksrøret.
Tag
Forbudt zone
TOP OBEN
7
8
10b
9
ADVARSEL
BRAND-/EKSPLOSIONSFARE
VARNING
AVERTISSEMENT
Brændbare materialer og væsker må ikke placeres
WARNUNG
WARNUNG
VAROITUS
ADVERTENCIA
AVVERTENZA
WAARSCHUWING
Gulv
BEMÆRK! Hvis overfladen
er konturformet, som fx en
hamret metalplade, skal der
10a
anvendes karosseritætning
omkring pakningen (D.7).
VIGTIGT
Aftræksrøret skal monteres med
knæet opad (vægaftræksrøret er
11 også mærket TOP/OBEN).
Vindue
