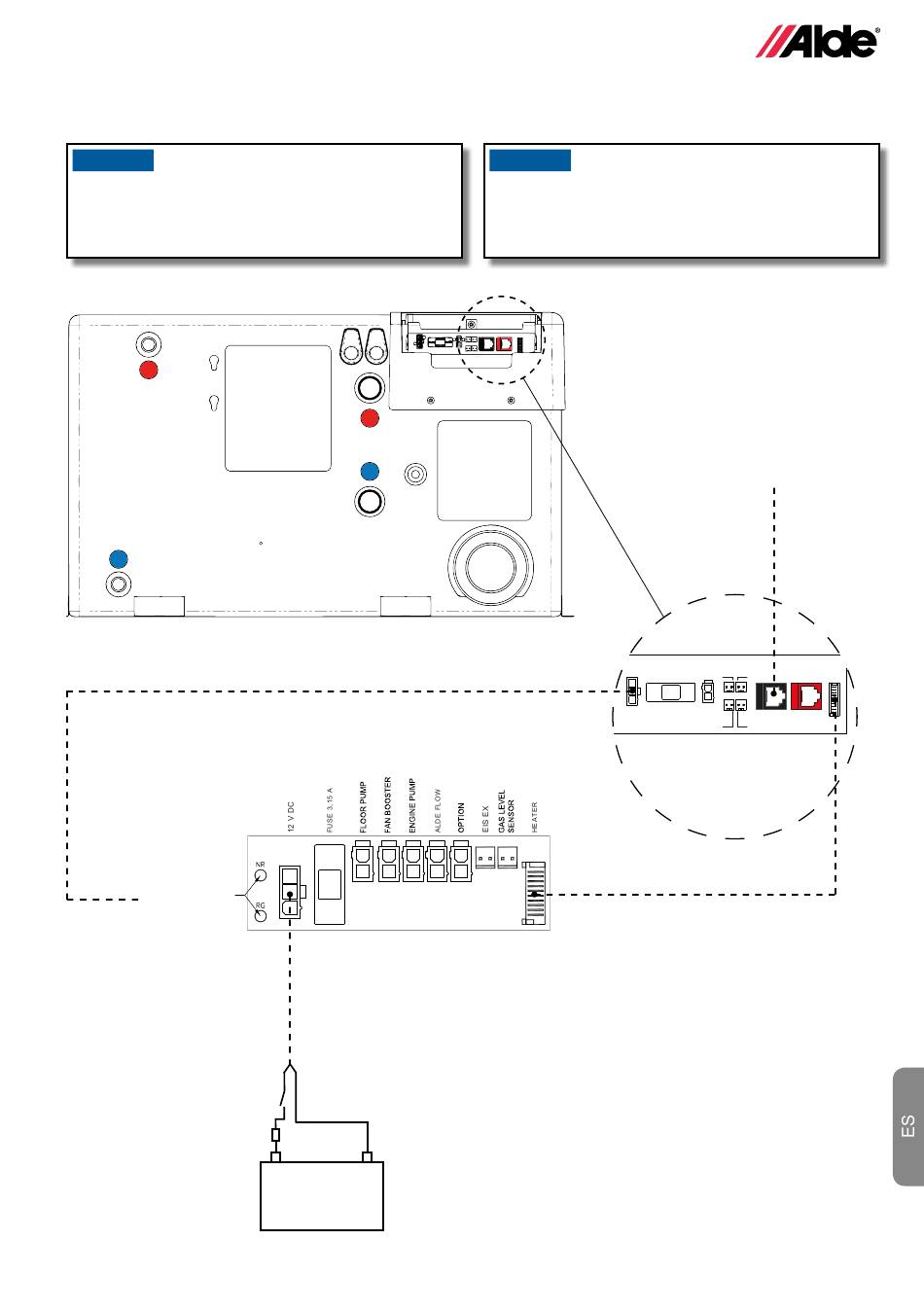

9. CONEXIÓN DE CABLES DEL COMPACT 3020 HE Y EL PANEL DE OPCIONES
Conecte los accesorios a la caldera tal como se muestra en el diagrama siguiente.
AVISO
No junte con abrazaderas ni bridas los cables de 12 V o
de los sensores con los cables de 230 V. Es preferible
que unos cables y otros no estén cerca. Si se juntan los
cables aumenta el riesgo de funcionamiento incorrecto.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Placa opcional para Compact 3020 HE
-
+
12V DC
AVISO
Para protegerse contra averías, utilice únicamente
cables originales Alde
apantallados para CEM.
,
*Truma AC e iNet se conectan al
puerto de bus TIN.
* El control climático automático
funciona con:
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(n.º de serie > 23091001)
El Saphir compact necesita un adaptador Truma 40090-69300
Fuse 3,15 A
12 V DC
Placa de circuito de la
caldera Alde Compact
3020 HE
(accesorio)
Load
Outdoor
monitor
sensor
Tin bus
Control panel
E
F
D
I
12 V
pump
External
Window
Option board/
start
sensor
Mechanical panel
255
19
