5:3 INSTALLATION DE LA CHAUDIÈRE
AVIS
La chaudière ne doit pas être installée dans l'espace
passager d'un véhicule de type M2 ou M3.
• Le meilleur emplacement pour la chaudière est une penderie ou un espace de stockage ; elle peut également être installée dans
le double plancher du véhicule. Une chaudière installée à l'extérieur du véhicule doit être placée dans un espace fermé afin de la
protéger des pulvérisations d'eau, des fumées d'échappement, etc. Lors du choix de l'emplacement, pensez à la possibilité d'ouvrir
la trappe de service (Figure A.1) et à laisser de la place pour le remplacement de composants lors des interventions d'entretien.
Pensez que la chaudière doit pouvoir être enlevée pour réparations/remplacement.
• La plaque signalétique (Figure A.2) de la chaudière doit être lisible après l'installation.
• Les dimensions d'installation selon la Figure A sont les dimensions minimales pour l'installation d'une chaudière.
• L'espace dans lequel la chaudière doit être installée doit être ventilé, avec une surface de ventilation d'au moins 70 cm
• La chaudière doit être soigneusement vissée au plancher en utilisant les trous ménagés dans les pattes de
fixation (Figure A.2).

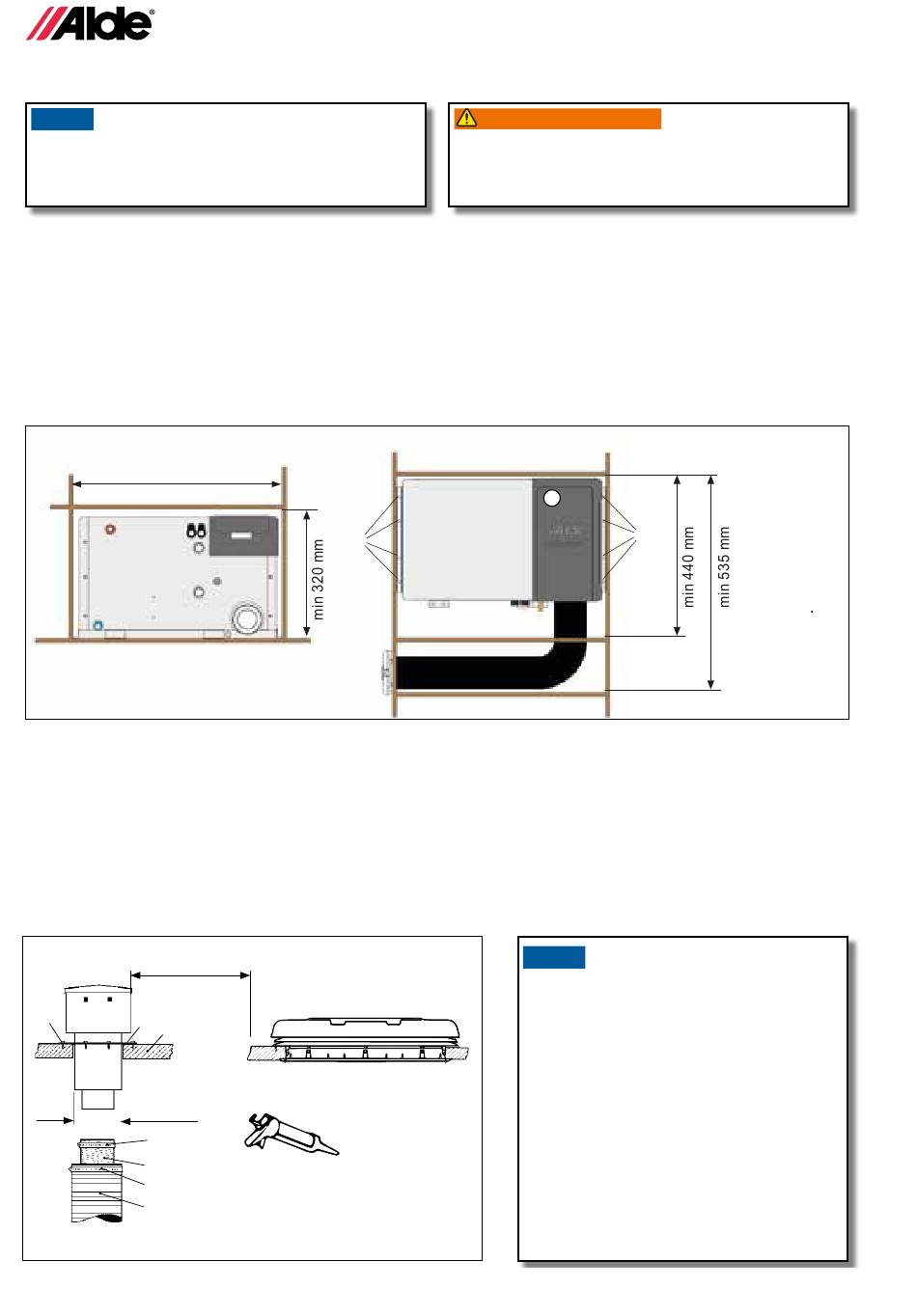

Figure B. Dimensions d'installation de l'Alde Compact 3020
min 520 mm
1. Trappe d'entretien
2. Trous pour vis de fixation
5:4 MISE EN PLACE DE LA CHEMINÉE SUR LE TOIT
• La chaudière ne doit être raccordée qu'à une cheminée Alde originale.
• La cheminée ne doit pas être obstruée.
• La cheminée de toit ne doit être montée que sur une surface plane (toutefois, une pente de toit de 30° maximum est acceptable).
• Aucun élément ne doit être monté sur le toit dans un rayon de 200 mm autour de la cheminée.
• Une distance minimale de 300 mm doit être respectée avec les admissions de ventilation.
• Marquez le centre du trou dans lequel la cheminée sera placée et percez un trou de 76 mm de diamètre dans le toit.
• Insérez la cheminée en l'enfilant par le haut. Jointez entre les rondelles de fixation (Figure C 4) et le toit (Figure C 5)
à l'aide de mastic pour carrosserie automobile et vissez la cheminée à l'aide de 6 vis autotaraudeuses (Figure C 6).
Figure C
> 300 mm
6
4 5
Ø 76 mm
13
12
15
14
8 88
2
ATTENTION : Jointez entre les
rondelles de montage (Figure C
4) et le toit (Figure C 5) avec du
mastic pour carrosserie automobile.
ALERTE
VARNING
AVERTISSEMENT
LES BORDS COUPANTS PEUVENT PROVOQUER DES
WARNUNG
BLESSURES
Portez toujours de gants de protection afin d'éviter les blessures
ADVARSEL
occasionnées par les bords coupants pendant l'installation.
VAROITUS
ADVERTENCIA
AVVERTENZA
WAARSCHUWING
1
AVIS
Les dispositions suivantes s'appliquent
à l'installation de la cheminée dans une
construction :
Pour une installation verticale de la cheminée
sur le toit, la perpendicularité de l'ouverture
totale par rapport à la surface du toit doit être
d'au moins 0,3 m.
Pour une installation partant du mur, l'ouver-
ture doit être placée :
• Au moins 2 m au-dessus du sol.
• À au moins 1 m de fenêtres pouvant s'ouvrir.
• À au moins 1,5 m d'ouvertures de ventilation.
• À au moins 0,5 m des portes.
• Et pas dans une zone de 45° autour de
l'avant-toit/des gouttières.
