Alde Compact 3020 HE Montageanleitung Seite 12

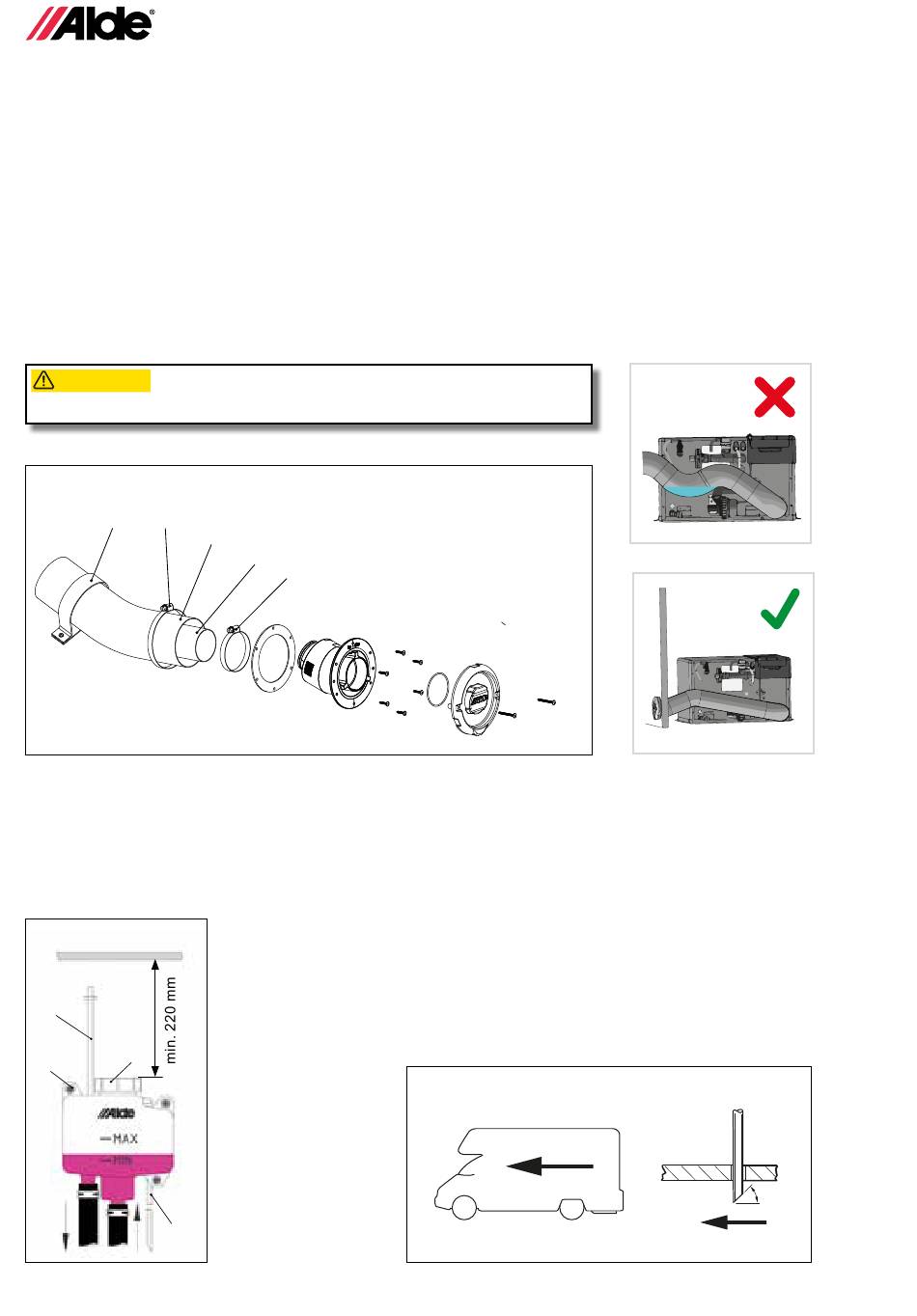

5:6 MONTERING AV INSUGNINGS-/AVGASSLANG
• Slanglängd med takskorsten: min. 2,0 och max. 3,5 m.
• Slanglängd med väggskorsten: min. 0,5 och max. 2 m.
• Mät upp och kapa erforderlig längd av insugningsslangen (Ø 75 mm). Avgasslangen (Ø 50 mm) kapas så att den
blir ca 50 mm längre än insugningsslangen. Gäller vid slanglängd över 1 m. Slangarna ska gå in ca 20 mm på
rörstosarna.
• För in avgasslangen i insugningsslangen. Montera först avgasslangen (figur C,E 12) på skorstenen och säkra med
en slangklämma (figur C,E 13). För sedan på insugningsslangen (figur C,E 14) och säkra med den andra slang-
klämman (figur C,E 15). Montera därefter slangarna på samma sätt på värmepannan. Klamra fast slangen (figur E
16) med c/c 600 mm, eller motsvarande.
• Kontrollera dragningen så att vatten inte kan bli stående i insugnings-/avgasslang. Kontrollera även att slangkläm-
mor är monterade korrekt.
VIKTIGT
OBSERVERA
Kontrollera slangdragningen så att vatten inte kan bli stående i insugnings-/avgasslang.
ATTENTION
VOORZICHTIG
Figur E
16 15
5:7 MONTERING AV EXPANSIONSKÄRL
• Montera expansionskärlet minst 200 mm högre upp än högsta punkten på värmesystemet. Lämna minst 220 mm
fritt utrymme ovanför expansionskärlet för påfyllning och service. Montera expansionskärlet med medföljande
skruvar och stödhylsor (figur F 16).
• Om en cirkulationspump ska installeras i expansionskärlet är det en sugpump. Därför ska inkommande slangar alltid
anslutas till röret under pumpen och utgående slangar till röret bredvid (se figur F). Luftningsslangen (figur F 17)
installeras rakt uppåt och klamras fast så att det ej kan bildas veck på slangen. Dräneringsslangen (figur F 18) instal-
Figur F
17
19
16
18
10 12
14
12
13
leras så att den går kortaste vägen från expansionskärlet ut genom fordonets golv. Slangen
snedkapas i 30° vinkel från färdriktningen under fordonet (figur G). Efter att värmesystemet
fyllts installeras eventuellt en extra pump i kärlet och låses på plats med muttern (figur F 19).
Montera sedan kontakten till pumpen på "rätt ställe" på kretskortet (figur K 7, sidan 9).
Figur G
30º
